一、前言
工矿照明场景长期面临高温环境、电网波动大、持续长时间点亮、可靠性要求严苛等痛点。传统LED驱动方案易出现过热降流、频闪、寿命衰减快等问题，维护成本居高不下。
随着工业厂房、仓储、大型场馆对大功率LED工矿灯的能效与稳定性要求持续提升，驱动芯片选型成为灯具方案设计的核心环节。FP7126是一款面向LED照明应用的恒流驱动芯片，支持BUCK降压架构及PWM调光，可结合实际输入电压、LED灯串参数和输出电流需求，为工矿灯提供恒流驱动方案参考。
二、为什么LED工矿灯需要恒流驱动？（FP7126）
工矿灯的使用环境区别于普通室内照明：空间密闭散热差、电网电压波动范围大，灯具通常需要7×24小时不间歇工作，对驱动的稳定性、保护功能、效率都有硬性要求。
1、稳定恒流输出
厂区电网常会出现电压跌落、浪涌扰动，前级输出会有波动，恒压方案容易出现灯光抖动的现象，FP7126是恒流输出架构，在电压波动的时候仍然可以稳定输出电流，保证灯具亮度恒定。
2、高转化效率
LED光源凭借高光效、高照度的核心优势，成为工业照明节能改造的首选。FP7126驱动芯片转换效率可达95%以上，可有效降低驱动功耗、减少能源损耗，精准契合工矿照明低碳降耗、高效节能的行业发展趋势。
3、智能调光
智能化调光是工矿灯核心发展方向，光控自适应调节亮度可有效节能、延长灯具寿命。FP7126搭载专属DIM调光引脚，可适配光控模块及各类调光系统，实现灯具亮度智能调节，适配多元化智能照明场景。
4、高集成化
小型化、高集成、高可靠、智能化是LED驱动电源的核心迭代趋势。FP7126采用SOT23-6微型封装，大幅缩减电源PCB布板空间，简化外围电路，BOM成本可控，便于大功率工矿灯的电路设计与SMT量产。
三、FP7126参数解析
FP7126属于降压恒流LED驱动IC，专为大功率照明负载设计。
①输入电压：12V以上，支持宽压交流整流后直流输入，适配工业市电波动；
②恒流精度：高恒流精度，工矿灯光输出一致，不会出现灯具亮度参差不齐；
③工作模式：采用降压拓扑，适合中大功率LED灯串驱动；
④保护特性：内置LED开路、短路保护，芯片过热降额保护，过流保护；
⑤特点：DIM引脚接受PWM信号，配合光控单元进行智能调光，输出光质均匀，真实还原物体色彩，改善工矿场景视觉条件，保障作业安全，提升工作舒适度。
⑥核心优势总结：高恒流精度+全维度保护+高效率，精准匹配工矿灯长寿命、高可靠的设计诉求。
四、FP7126在工矿灯中的具体应用

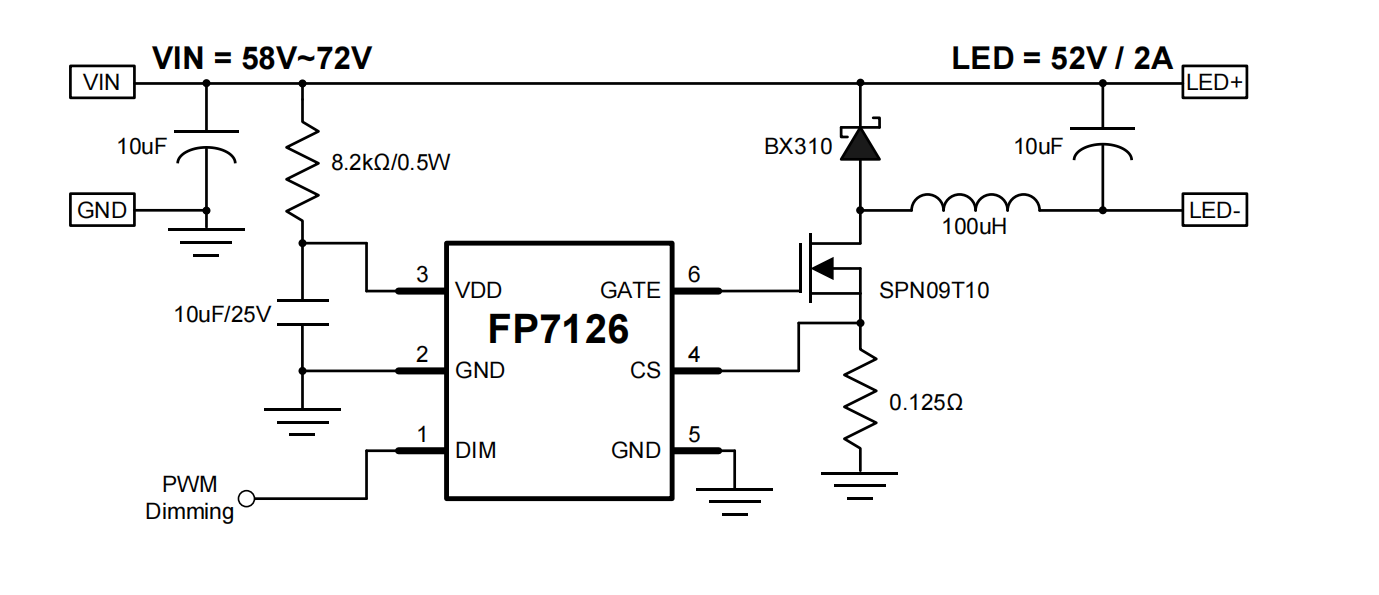

1、拓扑架构
本套工矿灯方案采用BUCK拓扑架构，市电经整流滤波后输入芯片，FP7126通过内部控制环路稳定输出恒定电流给LED灯串，不受输入电压小幅波动影响，保证LED亮度稳定。
2、电路设计要点
①功率器件选型：搭配耐压合适的MOS管、续流二极管，考虑工矿高温裕量，器件选型预留降额；
②电感设计：电感参数根据输出电流匹配，降低纹波，抑制频闪，同时兼顾温升；
③PCB布局：功率回路走线缩短，功率地与信号地分开，减少厂区电磁干扰带来的驱动异常；
④散热设计：工矿灯壳内部温度高，注意选择合适的散热器件，确保功率器件的温升维持在正常范围。
3、场景适配
大型厂房、仓库高挂工矿灯；
地下车库、大型卖场大功率LED顶灯；
可拓展调光版本，对接工业智能照明控制系统。
4、实际落地
整机方案可靠性提升，灯具故障率下降；高效率降低工厂电费支出；简洁外围电路，方便厂商高效完成方案开发、认证与量产交付。
五、结语
对于LED工矿灯而言，驱动方案设计需要综合考虑恒流精度、功率器件选型、散热以及长期运行稳定性。FP7126支持BUCK降压恒流架构和PWM调光，外围电路相对简洁，可结合不同LED灯串参数和输入条件进行方案设计。在实际应用中，还需要根据目标输出电流、工作电压及整机散热要求完成参数匹配与测试验证，为工矿灯驱动电路设计提供参考。
