测距不准、屏幕闪？FP6298优化激光水平测距仪电源系统

一、方案背景

激光水平测距仪多采用单节锂电池供电，而设备显示屏等核心模块需要稳定高压供电，电池直供存在电压不足、负载功率波动大等问题。

FP6298是一款高集成电流模式升压DC-DC芯片，可将锂电池电压稳定升压至7V，适配设备80mA稳态工作电流、800mA峰值电流的负载特性，能够有效解决设备供电不稳、显示异常、续航差等问题，广泛适用于便携型激光水平测距仪电源系统。

一是电池压降问题。单节18650/小容量锂电从4.2V放电降到3.0V，激光二极管需要稳定高压，电池电压跌落会直接造成激光功率衰减、测距不准、水平线变暗。

二是负载动态波动大。设备常态工作电流在激光启动、测距脉冲工作时峰值电流瞬间变大，负载突变易引发电压跌落、纹波增大，导致测距精度下降、激光光线不稳定。

三是整机功耗与可靠性不足。传统升压方案轻载功耗高、待机漏电偏大，影响设备续航；且保护机制不完善，在工地复杂工况下易出现器件损坏、整机故障等问题。

①输入电压：2.6V～5.5V，覆盖单节锂电池全放电区间2.8-4.2V，低压状态可稳定启动升压。

②输出电压：可稳定升压至7V，匹配测距仪屏幕额定工作电压，有效避免电压波动导致的显示异常。

③负载电流：支持长期稳态轻载工作，最大电流1.3A，满足激光瞬时启动的重载需求--800mA，且保证有充足余量，无压降、功率充足。

④核心性能：内置低内阻功率MOS，集成环路补偿，500kHz固定工作频率，开关纹波小，不会干扰设备精密测距与检测电路，适配小型化PCB设计。

⑤功耗表现：支持轻载节能模式，关机漏电流仅0.1μA，有效降低整机待机功耗，延长设备续航。

⑥保护机制：集成软启动、可编程过流、过温、过压保护，可精准限定工作电流，规避器件过载损坏，提升设备耐用性。

FP6298是一款内置功率MOS的异步升压芯片，芯片通过对比输出采样电压与内部0.6V基准电压，动态调整PWM 占空比，有效抵消锂电池2.8～4.2V的电压波动，稳定输出7V电压，为设备显示屏提供持续恒定供电。其电流模式控制架构瞬态响应速度快，可适配设备稳态轻载与瞬时重载交替工作的特性。

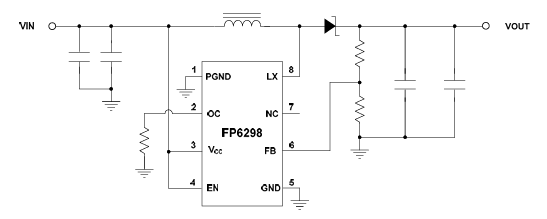

方案采用锂电输入+FP6298升压的简洁架构：单节锂电池2.8～4.2V电压经FP6298升压稳压至7V，为主机显示屏供电，同时为激光辅助电路、检测模块提供电源；后端通过LDO二次稳压输出3.3V，为MCU、传感器、按键等低压模块供电，实现高低压分区供电，降低电源干扰。

除了激光水平测距仪，FP6298还适配移动电源、射频美容仪、电推剪等产品。

从激光水平测距仪的实际工况来看，电压不匹配、负载瞬态适应性差、功耗与可靠性是设备目前的核心痛点。FP6298升压芯片可以稳定输出7V电压，适配80mA稳态至800mA峰值的动态负载，具备低功耗与完善的保护特性，外围电路简洁，便于小型化设计与量产，适合作为中小功率便携式激光水平测距仪的升压供电方案。
