一台风机从3 MW做到6 MW，功率翻了一倍，变流器里的电流测点是不是也得跟着重新设计？
不一定。
真正值得讨论的，不是能不能用同一颗传感器覆盖所有功率档，而是能不能把变化控制在最小范围内：电流变了，量程跟着调整；但原本可以不动的安装孔位、信号接口和采样架构，尽量不要跟着一起改。
这听起来只是一个器件选型问题，背后却是风机平台化开发的一笔细账。
功率升级，为什么总会牵动一个小小的测点？
风机功率等级不断提高，整机设计越来越依赖平台化。相近的结构布局、控制架构和电气接口尽量延续，不同功率档再根据实际需求调整。
这样做并不难理解。真正昂贵的往往不是某一个零部件，而是围绕它发生的一连串变化。
以变流器为例，功率等级提高后，相关回路的额定电流可能随之增加。母排需要重新核算截面积和温升，功率器件要考虑电流承载能力，散热与保护设计也要同步校核。
电流传感器看起来只是其中一个小部件，却处在主回路与控制系统之间。
一端面对实际电流，另一端向控制器提供测量信号。如果量程变了，传感器型号可能需要更换；如果连封装、供电和输出形式也发生变化，机械结构、电路接口和软件标定就可能一起受到影响。
于是，一个原本只涉及器件替换的问题，很容易变成多个设计环节的联动修改。
平台化最忌讳的，不是零部件有变化，而是一个局部变化引发一串不必要的连锁变化。
当然，功率提高不代表所有测点的电流都按相同比例增长。直流母线、发电机侧和电网侧的电压、电流关系各不相同。这里讨论的是电压等级和拓扑基本一致、需要覆盖不同电流档位的变流器平台，而不是把所有风机都套进同一套设计。
传感器能不能换量程，不换接口？
先看一个常见的选型矛盾。
量程选得太大，实际工作电流可能只占测量区间的一小部分；量程选得太小，又可能无法覆盖正常运行中的峰值电流。对于不同功率档，使用不同量程的传感器，本来就是合理的设计选择。
问题在于，换量程是否一定要连安装和电路设计一起改？

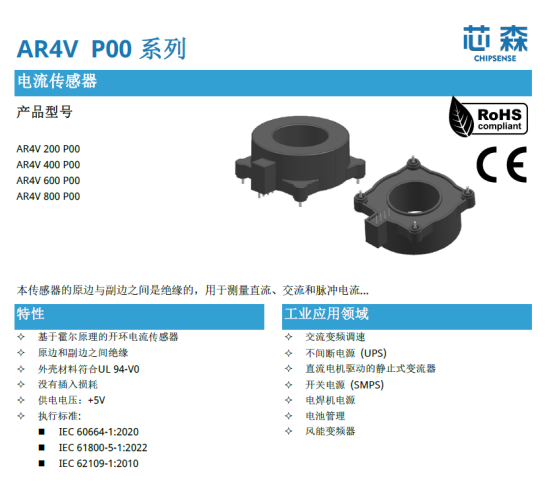

芯森 AR4V P00 系列提供了一个值得讨论的方案：200 A、400 A、600 A、800 A四档额定电流，采用相同的Φ22穿孔结构、+5 V单电源供电和模拟电压输出形式。
它的思路不是让一颗传感器勉强覆盖所有电流，而是让不同量程型号尽可能保持相同的外部接口。
对于采用相近硬件架构的变流器平台，这意味着设计人员可以根据实际电流需求选择对应型号，同时保留原有安装空间和信号接口的设计基础。
这才是同封装、多量程的意义。
不是所有型号都一样，而是把必须变化的部分与可以保持一致的部分分开。
不过，这里有一个不能忽略的前提：额定电流和测量范围不是一回事。AR4V P00的200 A档虽然给出了±300 A的测量范围，但不能据此认定它适合长期在300 A下运行。持续电流、峰值持续时间、导体温升和实际工况，仍然决定了型号能否适用。
换句话说，量程可以切换，但选型不能只看一个数字。
真正有价值的，不只是孔位相同
如果不同量程型号仅仅外形相同，却需要重新设计后级采样电路，那么它对平台化的帮助仍然有限。
因此，还要看信号接口是否一致。
AR4V P00四档均采用+5 V单电源和模拟电压输出。规格书所定义的输出规则，使各档额定电流对应的输出偏移量保持一致，区别主要体现在灵敏度上。
这为后级采用统一的采样架构提供了便利。
但也要说清楚：接口一致，不等于所有参数都能原样照搬。更换量程后，软件需要使用对应的电流换算系数，采样精度、滤波参数、控制环路和保护阈值也需要根据实际设计进行核对。
特别是故障电流测量，不能只看传感器的量程倍数。传感器能否准确跟随故障电流变化，信号链路能否及时响应，以及保护动作能否与功率器件能力匹配，都需要在整机层面验证。
好的平台化设计，不是把验证工作取消，而是尽量避免为了本来可以统一的接口重复做设计。
孔位可以统一，母排却不能照搬
还有一个细节容易被忽略。
同样是Φ22的穿孔，不同功率档使用的母排可能具有不同的截面积。孔位没有变化，并不意味着母排的尺寸、位置和散热条件也可以不变。
AR4V P00规格书提示，单根母排尽量填满原边开孔时，传感器的动态性能更好。因此，设计人员仍需结合各档母排的实际尺寸和安装空间，合理安排母排位置，并验证实际装配条件下的响应表现。
这也是平台化的边界：能够统一的接口尽量统一，必须根据电流和热设计改变的部分，仍然要认真校核。
同理，传感器给出的测量范围、响应时间和隔离耐压等参数，只能作为选型依据，不能直接替代变流器的热设计、保护配合和绝缘验证。
平台化省下的，是重复设计，不是工程判断
从3 MW延伸到6 MW，风机变流器不可能因为换了一款同封装传感器，就不再需要重新核算电流、温升和保护条件。
但反过来看，如果每一次功率升级，都要连带重新设计本来可以保持一致的传感器安装结构、供电接口和采样架构，也没有必要。
这正是多量程、同封装设计值得关注的地方。
以AR4V P00为例，它提供的不是一套可以跳过验证的通用方案，而是一种减少重复设计的可能：不同功率档按实际工况选择量程，安装和信号接口则尽量保持一致。
对风机平台开发而言，这类优化未必是最显眼的技术突破，却可能影响后续产品迭代的效率。
毕竟，平台化的目标从来不是让所有型号完全相同，而是让每一次变化都发生在真正需要变化的地方。
注：本文讨论的是多量程电流传感器在风机变流器平台化设计中的一般应用思路，不对应特定整机厂的实际项目。具体型号选择与系统适用性应以产品规格书和整机验证结果为准。
