核心信息
HTN77A0P 是 Heroic Technology 推出的同步降压变换器，输入电压范围 5–120V，连续输出电流 0.7A，内置 1.8Ω 高端 / 0.7Ω 低端功率 MOS，采用 COT（恒定导通时间）控制架构，开关频率 100kHz–1MHz 外部电阻可编程。关键参数对标 TI LM5168（0.3A）/ LM5169（0.65A），可作为这两款 120V 级降压器件的替代选型。
关键参数（HTN77A0P）（测试条件：VIN=24V，TA=25℃，数据来源：HTN77A0P Datasheet V1.0）
- 输入电压范围 VIN：5–120V
- 连续输出电流 IOUT：0.7A
- 高端 MOS 导通电阻 RDS (on)_H：1.8Ω
- 低端 MOS 导通电阻 RDS (on)_L：0.7Ω
- 峰值限流（高 / 低端）：0.84A；谷值限流：0.672A
- 反馈电压 VFB：1.2V
- 开关频率 fSW：100kHz–1MHz（RT 电阻编程，500kHz 对应 RT=24.9kΩ）
- 静态电流 IQ：10μA（PFM 模式）；关断电流：3μA
- 最小导通时间 tON：50ns
- 软启动时间：3ms
- UVLO：上升阈值 5V / 下降阈值 4.6V
- 热关断温度：160℃（迟滞 25℃）
- 静电耐压：HBM ±2000V / CDM ±500V
- 封装：ESOP8
替代 LM5168 / LM5169 参数对比
- 输入电压范围：HTN77A0P 为 5–120V；LM5168 / LM5169 为 6–115V
- 连续输出电流：HTN77A0P 为 0.7A；LM5168 为 0.3A；LM5169 为 0.65A
- 控制架构：三款均为 COT（恒定导通时间），LM5169 另支持 Fly-Buck 功能
- 开关频率范围：均为 100kHz–1MHz
- 轻载效率：HTN77A0P 采用 PFM 脉冲跳跃；LM5168 / LM5169 为轻载高效模式
- 使能与软启动：三款均具备
- 电源好信号 PG：HTN77A0P 与 LM5169 为开漏输出
功能特性
- 重载 PWM、轻载自动切换 PFM，全负载范围高效率
- 开关频率由 RT 电阻设定：fSW (kHz) = 25000 × VOUT (V) / RT (kΩ)
- 输出电压由分压电阻设定：VOUT = 1.2V × (1 + Rp/Rd)
- 开漏 PG 引脚指示输出稳压状态，可做上电时序或故障保护
- EN 引脚内部上拉，拉低禁用；内置 3ms 固定软启动
- 具备峰值 / 谷值限流、输入欠压锁定、过热关断保护
典型应用
- 砖块电池模组
- 电池包 / 高压电池组
- 工业电源
- 汽车系统

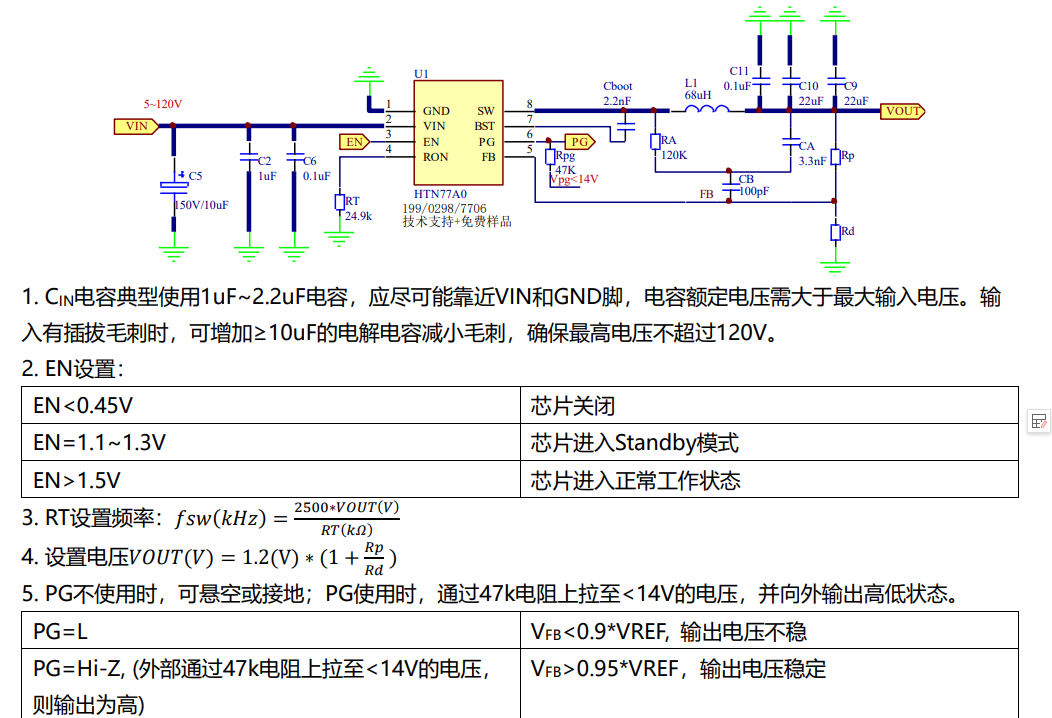

设计注意事项
- 输入电容 1–2.2μF 尽量靠近 VIN/GND，额定耐压高于最大输入电压；输入有毛刺时可增加 ≥10μF 电解电容
- BST 电容典型 2.2nF，接于 BST 与 SW 之间
- 电感典型 68μH（fSW=500kHz），饱和电流建议大于 1.4 倍最大输出电流
- 输出电容 2×22μF 陶瓷，额定耐压大于 VOUT 的 2 倍
- PG 引脚使用时通过 47kΩ 电阻上拉至不超过 14V 的电源
- 底部散热盘接 PCB 大面积铺铜，改善散热
说明
以上 HTN77A0P 参数摘自官方规格书（V1.0）；LM5168 / LM5169 参数来自 TI 官方数据手册，供技术选型参考。
