PST3612A 磁吸线保护芯⽚：8 个选型问题⼀次说清
做磁吸线、磁吸充电头、磁吸配件的⼯程师，选 OVP/OCP 保护芯⽚时绕不开⼏个问题：短路了会不会
锁死？重启的时候烫不烫⼿？过流点怎么定？能不能直接换 P14C3ND？这篇⽤ 8 个⾼频问题，把
PST3612A 讲清楚。
Q1：磁吸线短路之后，保护芯⽚会不会⼀直锁死？
不会。PST3612A ⽤的是打嗝（Hiccup）⾃恢复模式：过流⼀旦触发，先等 200µs 防抖，确认真的过
流就关断内置 MOS，65ms 后短暂导通试探⼀次；如果故障还在，再次关断，如此反复。⽤⼾那⼀端
的感受是磁吸头短暂断⼀下⼜恢复，不需要拔插、不需要重启设备，不会以为线坏了。
Q2：那为什么有些磁吸线样品⽼化后摸起来烫⼿？
关键不在有没有保护，⽽在保护的⽅式。如果打嗝那⼀瞬流过去的电流偏⼤，短路每⼏⼗毫秒来⼀
次，平均功耗就会累积，芯⽚和线⽪就会发热。PST3612A 把短路后的关断电流做到百毫安级，并且把
关断间隔做实——两次试探之间的通路⼏乎是断开的，平均功耗被压下来，⼿摸上去只是温的。
Q3：百毫安级关断，具体是怎么实现的？
PST3612A 内置⼀颗⾼耐压功率 MOSFET，导通电阻典型值只有 240mΩ（测试条件 1A），正常⼯作
时⾃⾝发热就很⼩；短路发⽣后，关断动作由芯⽚内部逻辑完成，不是靠外部限流电阻消耗功率，⽽
是直接把 MOS 关掉。导通试探那⼀瞬的电流被控制在百毫安级，配合 65ms 的关断间隔，短路点上没
有持续⼤电流流过。
Q4：重启间隔⾥，通路真的没有电流吗？
⼯程上表述为近乎⽆电流。在两次打嗝之间的关断窗⼝，内置 MOS 是断开的，VIN 到 VOUT 之间没有
直流通路；芯⽚⾃⾝只消耗静态电流，正常⼯作时 80µA，EN 拉⾼进⼊休眠后只有 0.4µA。也就是
说，短路状态下⽤⼾感知不到的那⼏⼗毫秒⾥，线材和磁吸头上没有电流在发热。
Q5：过压保护阈值是多少？误插 9V/12V 会怎样？
过压保护典型阈值 5.95V，范围 5.6 到 6.3V，迟滞 300mV。输⼊电压⼀旦超过这个窗⼝，芯⽚⽴刻关
断 MOS；电压回落到窗⼝以下后，再等 8.2ms 确认稳定才重新导通，不会在阈值附近反复抖动。VIN
引脚的绝对最⼤耐压是 30V，VOUT 和其他引脚 9V，ESD HBM 正负 2KV，USB 热插拔的尖峰浪涌和误
插⾼压适配器都能⾃⼰扛住。
Q6：过流保护点怎么调？需要写程序吗？
不需要单⽚机，不需要写程序。过流阈值由 ISET 引脚到地的⼀颗电阻决定，⼋档可选：51kΩ 对应
0.18 到 0.65A，47kΩ 对应 0.30 到 0.75A，39kΩ 对应 0.45 到 0.85A，32kΩ 对应 0.65 到 0.95A，
27kΩ 对应 0.75 到 1.10A，22kΩ 对应 0.95 到 1.25A，20kΩ 对应 1.00 到 1.50A，NC 悬空默认 1.35 到
1.65A。普通 5V 磁吸线选 20kΩ 左右，⼤电流磁吸线直接悬空即可。
Q7：除了 OVP 和 OCP，还有哪些保护？
三档温度保护都有：过温到 145℃ ⾃动关断，降到 125℃ 恢复；UVLO 在输⼊ 2.7V 闭锁，迟滞
200mV，防⽌低电压异常⼯作；EN 引脚拉⾼可以让芯⽚休眠，关断电流 0.4µA，设备⻓期静置不耗
电。整个监测、关断、重启、温度保护流程都是芯⽚⾃⼰完成，不占主控资源。⼯作温度范围 -40 到
+85℃。
Q8：能不能直接换 P14C3ND？外围要加什么？
需要分两层说。封装层⾯，P14C3ND 是芯导科技的 DFN2x2-8L 封装，PST3612A 是 ⻰麟半导体
(LLmemi)的SOT23-6L 封装，不能直接 pin-to-pin 替换，换料需要按 SOT23-6L 重新画板。功能层
⾯，两者都是内置 MOS 的过压过流保护开关、都⽀持打嗝⾃恢复，PST3612A 可作为同类型⽅案做选
型对⽐ ,单价⽐P14C3ND便宜很多。

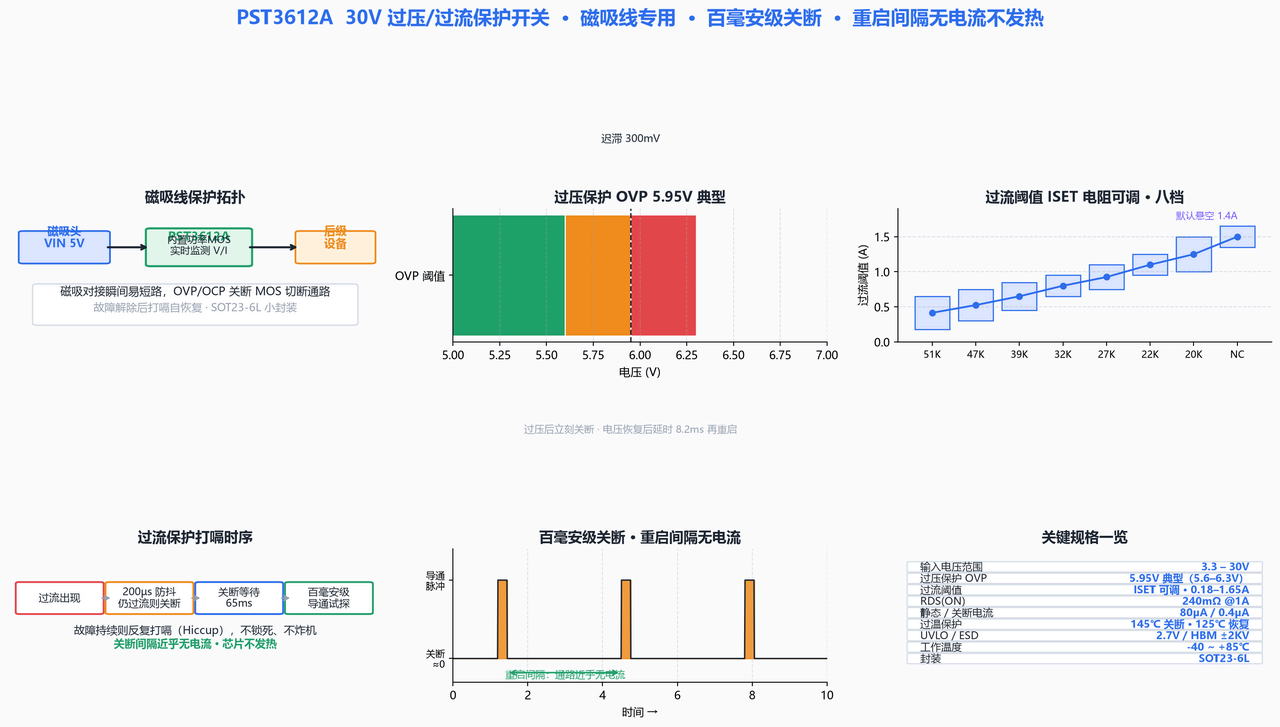

⼀张图把参数摆开
磁吸线拓扑、5.95V OVP、⼋档过流电阻、打嗝时序、百毫安级关断与重启间隔，以及关键规格，集中
在下⾯这张图⾥。
PST3612A 参数全景图（数据来源：官⽅ DataSheet）核⼼优势脑图

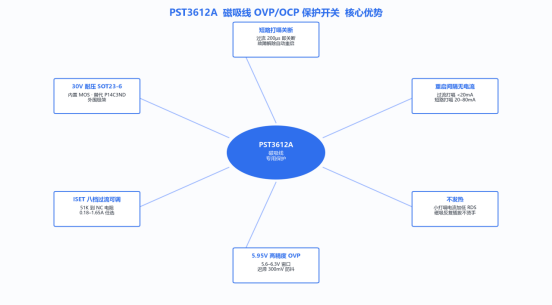

把 PST3612A 的六个记忆点浓缩成⼀张脑图，选型会上直接截图⽤。
PST3612A 核⼼优势思维导图（已修正：对标⽽⾮替代）
写在最后
磁吸线这⻔⽣意，说到底是在和反复对接、偶尔短路这件事打交道。保护芯⽚选得对不对，客⼾不会
看 datasheet，只会摸磁吸头根部那⼀下烫不烫。PST3612A 把短路后的关断做到百毫安级，把重启间
隔做实成近乎⽆电流，配合 5.95V ⾼精度 OVP、⼋档过流电阻和 SOT23-6L ⼩封装——做磁吸线⽅案
时，可把它和 P14C3ND 等同类 OVP/OCP 芯⽚放在⼀起做选型对⽐；因两者封装不同，换料需按新封
装重新画板，但PST3612A价格⽐P14C3ND便宜很多，所以从性价⽐⻆度值得客⼾选择。
