PST3647与 ETA7014同属高压侧过压保护开关，用于充电电路和低压系统输入端口，防异常高电压、大电流和热插拔毛刺。两颗料导通电阻都是 35mΩ，PST3647性价比优势明显：

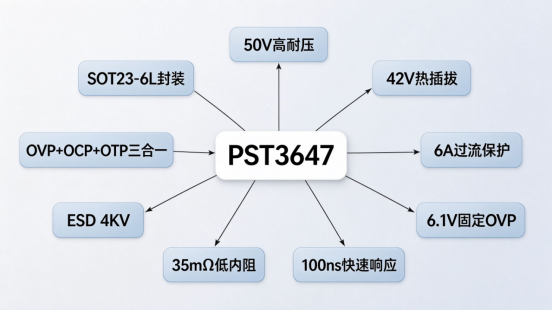

PST3647 核心优势
一、产品差异
| 对比维度 | PST3647 | ETA7014 | 客户价值 |
| 输入耐压 | 50V | 36V | 抗异常高压能力更强 |
| 热插拔能力 | 42V（电容可预留） | 未标注 | Type-C/适配器插拔更稳 |
| 过流保护 OCP | 6.0A（延时 430µs） | 仅短路保护（SCP） | 大电流/短路有兜底 |
| 过压保护 OVP | 6.1V 固定 | 默认 6.1V，可编程 3.5~20V | ETA7014 阈值可调 |
| OVP 响应时间 | 100ns | 0.1µs（100ns） | 响应一致 |
| 导通电阻 RDS_ON | 35mΩ | 35mΩ | 压降相当 |
| 最大连续输出电流 | 3.5A | 5A | ETA7014 电流更大 |
| 过温保护 | 165°C 关断 / 130°C 恢复 | 135°C 关断（迟滞 50°C） | PST3647 余量更高 |
| 静态电流 | 50µA（5V 空载） | 150µA（typ） | PST3647 功耗更低 |
| ESD（HBM） | ±4KV | ±2KV | 抗静电能力更强 |
| 使能控制 | 无 EN 引脚 | 有 EN 引脚 | ETA7014 可软件开关 |
| 封装 | SOT23-6L | SOT23-6（另有 DFN2x2-8） | 封装相近、脚位不同 |
一句话：PST3647 耐压 50V、带 6A 过流保护、42V 热插拔、ESD 4KV，保护维度更全；ETA7014 优势在 OVP 阈值可编程、5A 大电流和 EN 使能控制。
二、引脚定义对比
两颗都是 6 脚封装，但脚位定义不同，不能直接替换，需重新 layout：
| Pin | PST3647 | ETA7014 | 说明 |
| 1 | NC（悬空） | FB（OVP 反馈） | ETA7014 需电阻分压设定阈值 |
| 2 | NC（悬空） | EN（使能） | ETA7014 可开关控制 |
| 3 | VOUT | OUT | 电源输出 |
| 4 | VIN | IN | 电源输入 |
| 5 | VIN | VCC | ETA7014 控制逻辑供电 |
| 6 | GND | GND | 地 |
PST3647 仅 3、4、5、6 四个有效脚，外围极简；ETA7014 需要 FB 分压电阻、EN 控制和 VCC 旁路，外围更复杂。
三、关键参数对比
（一）耐压与热插拔
| 参数 | PST3647 | ETA7014 | 差异影响 |
| 绝对耐压 | 50V | 36V（standoff） | 高压异常输入余量 |
| 热插拔 | 42V 通过（电容可预留） | 未标注 | 插拔毛刺防护 |
| 输入范围 | 3.5~45V | 4~36V | 工作范围相当 |
（二）保护功能
| 参数 | PST3647 | ETA7014 | 差异影响 |
| 过压保护 | 6.1V 固定 | 默认 6.1V，可编程 3.5~20V | ETA7014 阈值灵活 |
| OVP 响应 | 100ns | 0.1µs | 响应一致 |
| 过流保护 | 6.0A，延时 430µs，恢复 430ms | 仅 SCP 短路保护 | PST3647 有 OCP |
| 过温保护 | 165°C 关断/130°C 恢复 | 135°C 关断（迟滞 50°C） | 阈值不同 |
| 输出放电 | 450Ω 放电电阻 | 未标注 | 关机泄放 |
（三）导通与负载
| 参数 | PST3647 | ETA7014 | 差异影响 |
| 导通电阻 | 35mΩ | 35mΩ | 压降相当 |
| 输出电流 | 3.5A 连续（OCP 6A） | 5A（最大） | ETA7014 更大 |
| 软启动 | 6.5ms | 未标注 | 防浪涌 |
（四）封装与功耗
| 参数 | PST3647 | ETA7014 | 差异影响 |
| 封装 | SOT23-6L | SOT23-6 / DFN2x2-8 | ETA7014 有 DFN 小封装 |
| 静态电流 | 50µA | 150µA（typ） | PST3647 低功耗 |
四、典型应用电路与 BOM
PST3647 基本拓扑：VIN 输入 → 内部高边 MOS → VOUT 输出到后级充电/负载。无需外置电容即可通过 42V 热插拔，datasheet 建议预留 CIN 0.1µF/50V、COUT 0.1µF/16V（可不装）。
| 器件位号 | 作用 | PST3647 | ETA7014 |
| 输入电容 | VIN 滤波 | 0.1µF/50V（可预留） | 10µF |
| 输出电容 | VOUT 滤波 | 0.1µF/16V（可预留） | 1µF |
| 分压电阻 | OVP 阈值设定 | 无需 | R1/R2（可编程时） |
| 旁路电路 | VCC 供电 | 无需 | 100Ω + 1µF（可选） |
五、选型决策参考
| 产品特征 | 推荐选择 | 原因 |
| 担心后端短路或大电流 | PST3647 | 唯一带 6A 过流保护 |
| 输入可能遇到 40V+ 异常高压 | PST3647 | 50V 耐压余量最大 |
| Type-C 口热插拔毛刺防护 | PST3647 | 42V 热插拔通过 |
| 静电敏感环境 | PST3647 | ESD ±4KV |
| 需要 OVP 阈值可编程 | ETA7014 | FB 可调 3.5~20V |
| 需要 5A 级大电流 | ETA7014 | 最大连续 5A |
| 需要 EN 软件开关控制 | ETA7014 | 有使能引脚 |
六、典型应用产品
智能手机 / 平板 / 笔记本 USB 充电口前端保护
Type-C 口热插拔、异常电压毛刺防护
蓝牙耳机、便携式媒体设备
定位系统及导航设备
