数字钟设计Verilog代码Quartus DE2-115开发板

名称：数字钟设计Verilog代码Quartus  DE2-115开发板

软件：Quartus

语言：Verilog

代码功能：

基于 Verilog HDL数字钟的设计内容及要求:

1.该时钟具有时、分、秒显示功能,采用BCD码计数方式

2.该数字钟具有复位、整点报时

3.通过开关设置,可以对时、分进行手动校准,校准按递增的方式增加

4.扩展功能:具有闹铃功能

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

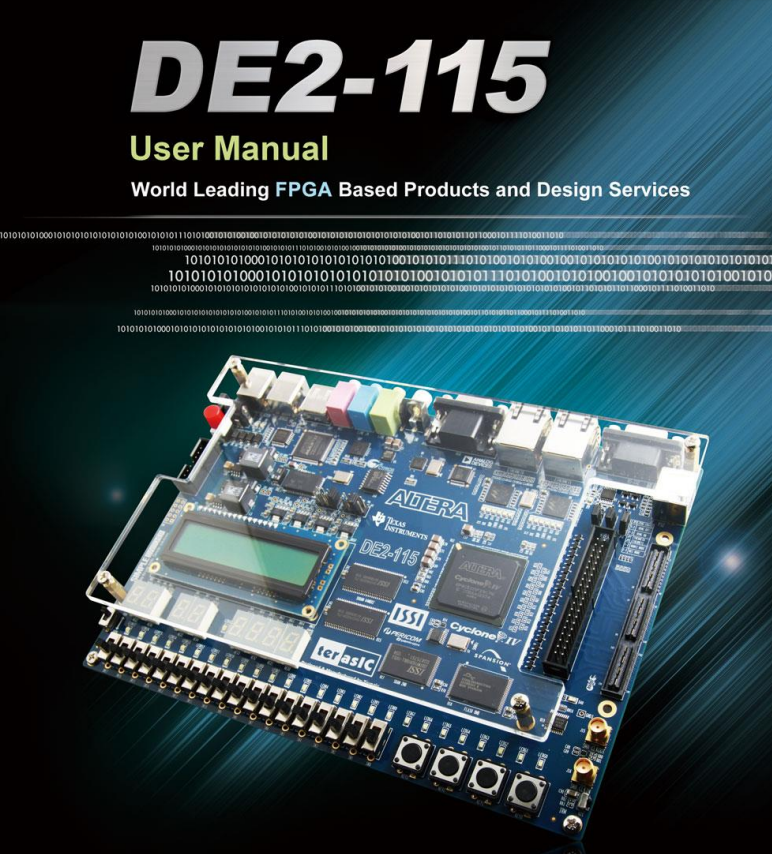

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

1. 控制方法：

2个拨码开关SW0和SW1控制模式：

SW0=0，SW1=0为正常计时模式；

SW0=0，SW1=1为修改时间模式；

SW0=1，SW1=0为显示闹钟时间模式；

SW0=1，SW1=1为修改闹钟时间模式；

2个按键，key0修改小时，key1修改分钟：

将拨码开关设置为SW0=0，SW1=1，此时可以修改当前时间；

将拨码开关设置为SW0=1，SW1=1，此时可以修改闹钟时间；

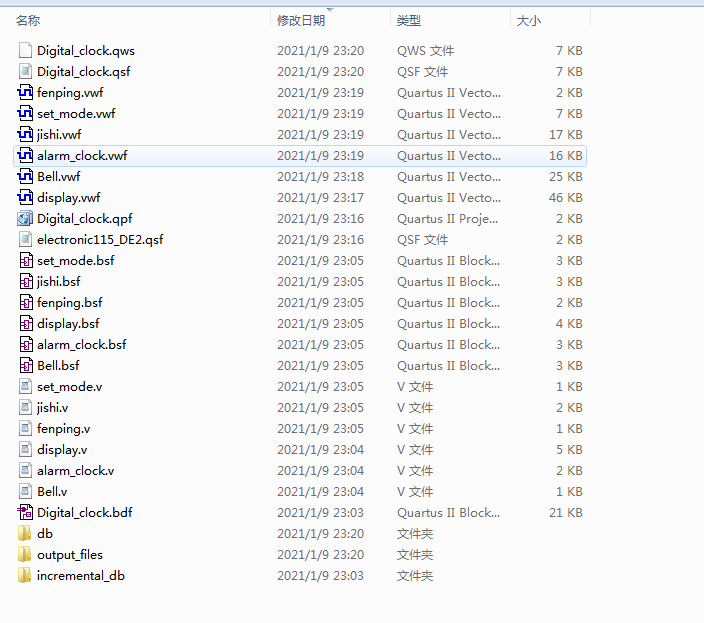

2. 工程文件

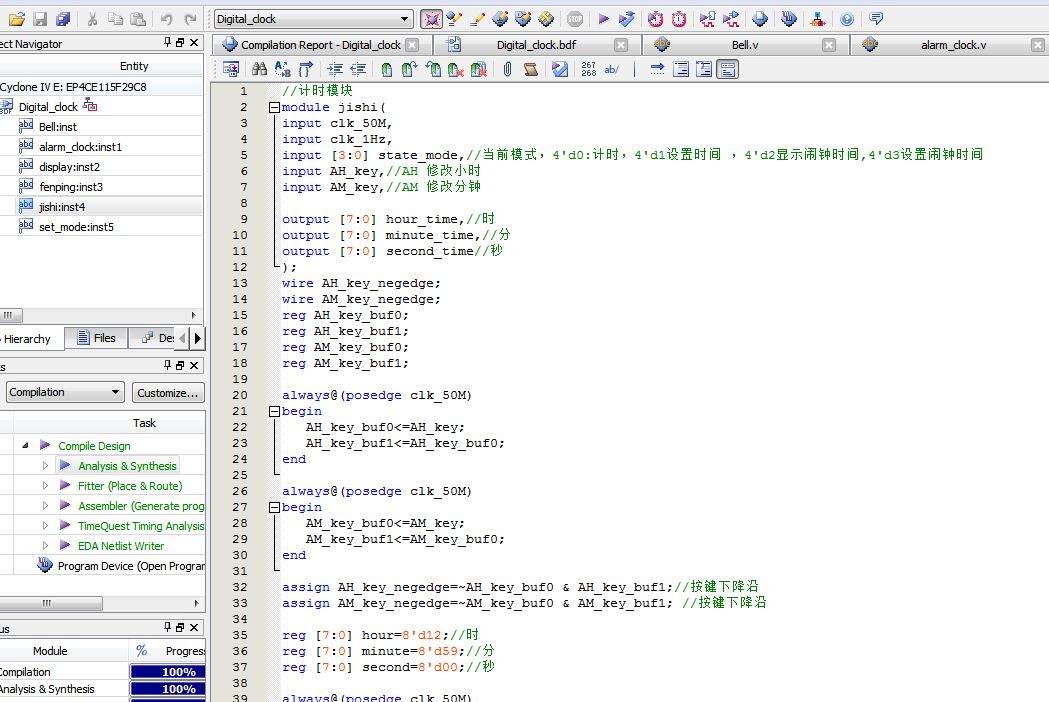

3. 程序文件

4. 程序编译

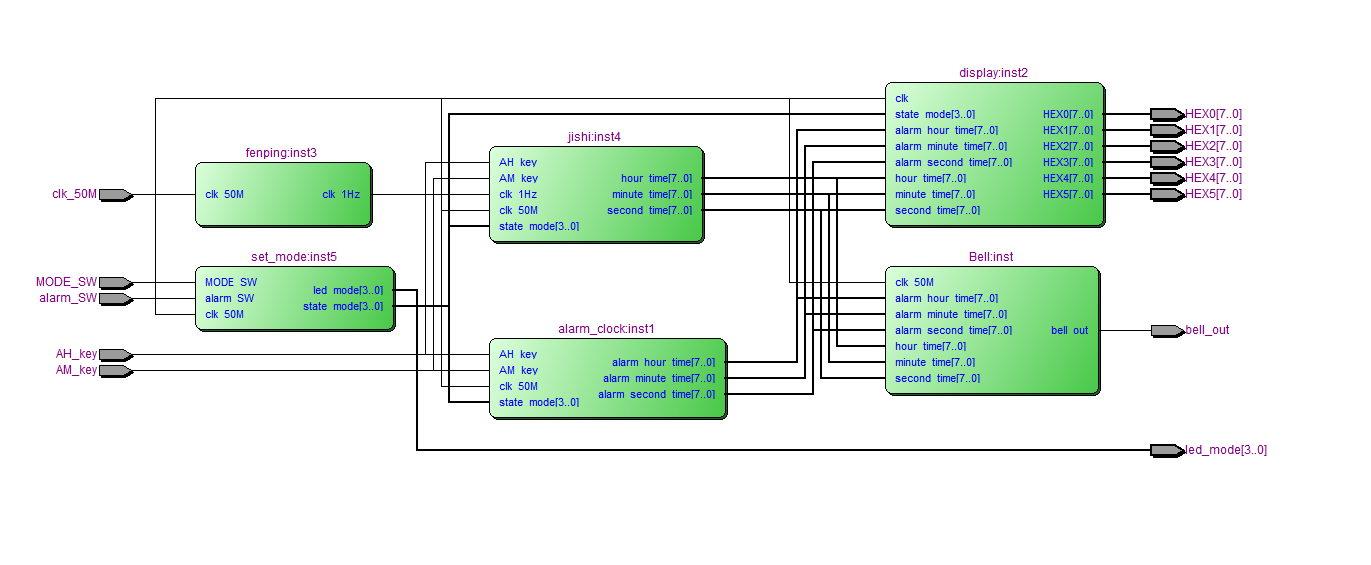

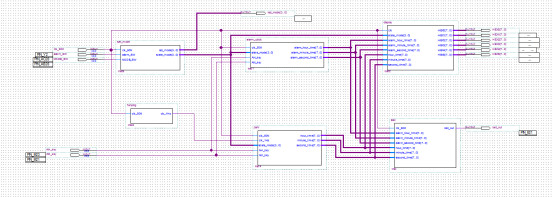

5. 程序RTL图

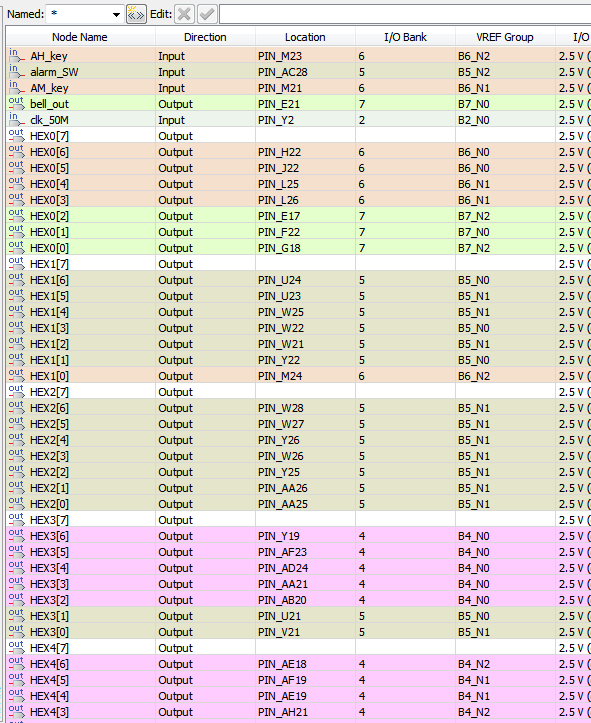

6. 管脚分配

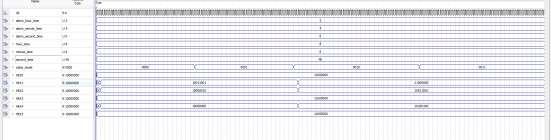

7. 仿真图

分频模块,用于将50MHz时钟分频到1Hz

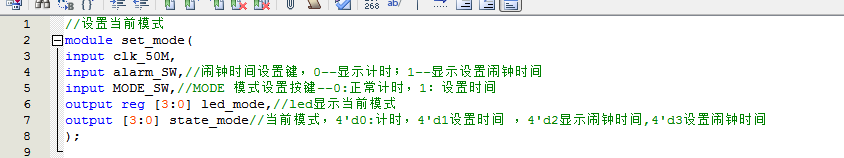

设置模式模块，根据按键输入控制当前的模式，模式用led灯显示

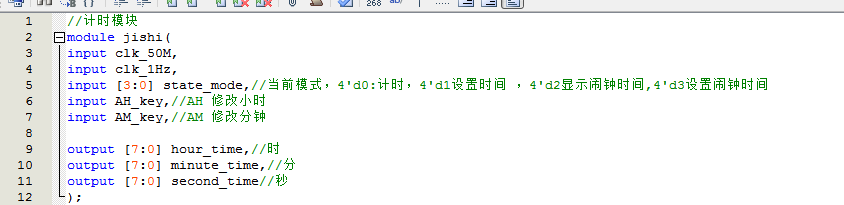

计时模块，用于控制数字钟计时，也可以设置时间

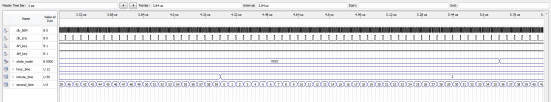

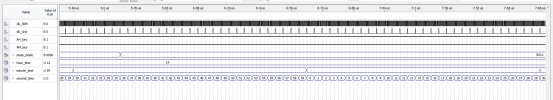

上图可以看到state_mode为0001时，AHkey和AMkey可以控制小时和分钟

state_mode不为0001时，正常计时，秒钟计数到59，分钟加1，秒清零

闹钟设置模块

上图可以看到state_mode为0011时，AHkey和AMkey可以控制小时和分钟

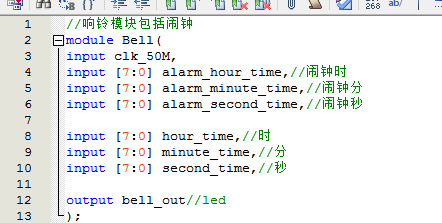

闹钟响铃模块

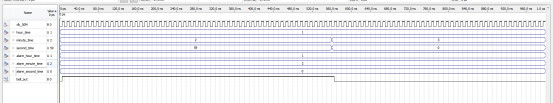

上图可以看到，当分钟和小时一致时，闹钟响铃，bell_out为高电平

显示模块

用于数码管译码显示

部分代码展示:

//设置闹钟模块
module alarm_clock(
input clk_50M,
input [3:0] state_mode,////当前模式，4'd0:计时，4'd1设置时间 ，4'd2显示闹钟时间,4'd3设置闹钟时间
input AH_key,//AH 修改小时
input AM_key,//AM 修改分钟
output [7:0] alarm_hour_time,//时
output [7:0] alarm_minute_time,//分
output [7:0] alarm_second_time//秒
);
wire AH_key_negedge;
wire AM_key_negedge;
reg AH_key_buf0;
reg AH_key_buf1;
reg AM_key_buf0;
reg AM_key_buf1;
always@(posedge clk_50M)
begin
AH_key_buf0<=AH_key;
AH_key_buf1<=AH_key_buf0;
end
always@(posedge clk_50M)
begin
AM_key_buf0<=AM_key;
AM_key_buf1<=AM_key_buf0;
end
assign AH_key_negedge=~AH_key_buf0 & AH_key_buf1;//按键下降沿
assign AM_key_negedge=~AM_key_buf0 & AM_key_buf1;//按键下降沿
reg [7:0] hour=8'd21;//时
reg [7:0] minute=8'd59;//分
reg [7:0] second=8'd00;//秒
