3层电梯控制器设计VHDL代码Quartus仿真

名称：3层电梯控制器设计VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

3层电梯控制器

(1)控制电梯完成至少3层楼的载客服务，并遵循优先原则；

(2)能控制关门开门；

(3)显示电梯楼层

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

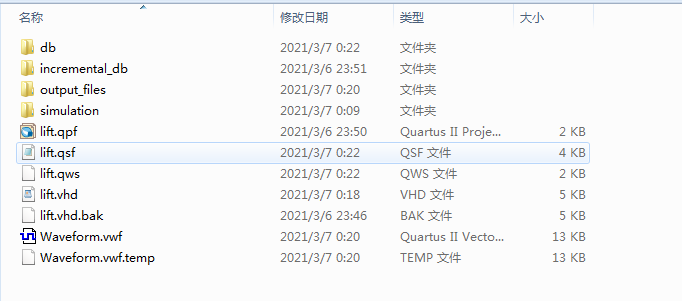

1. 工程文件

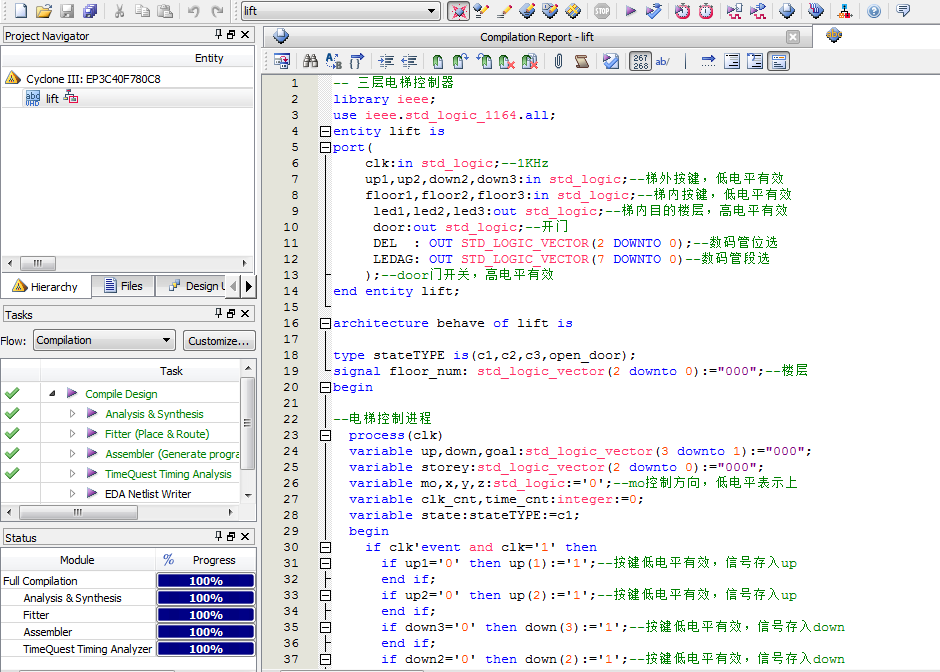

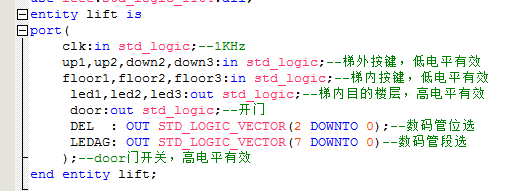

2. 程序文件

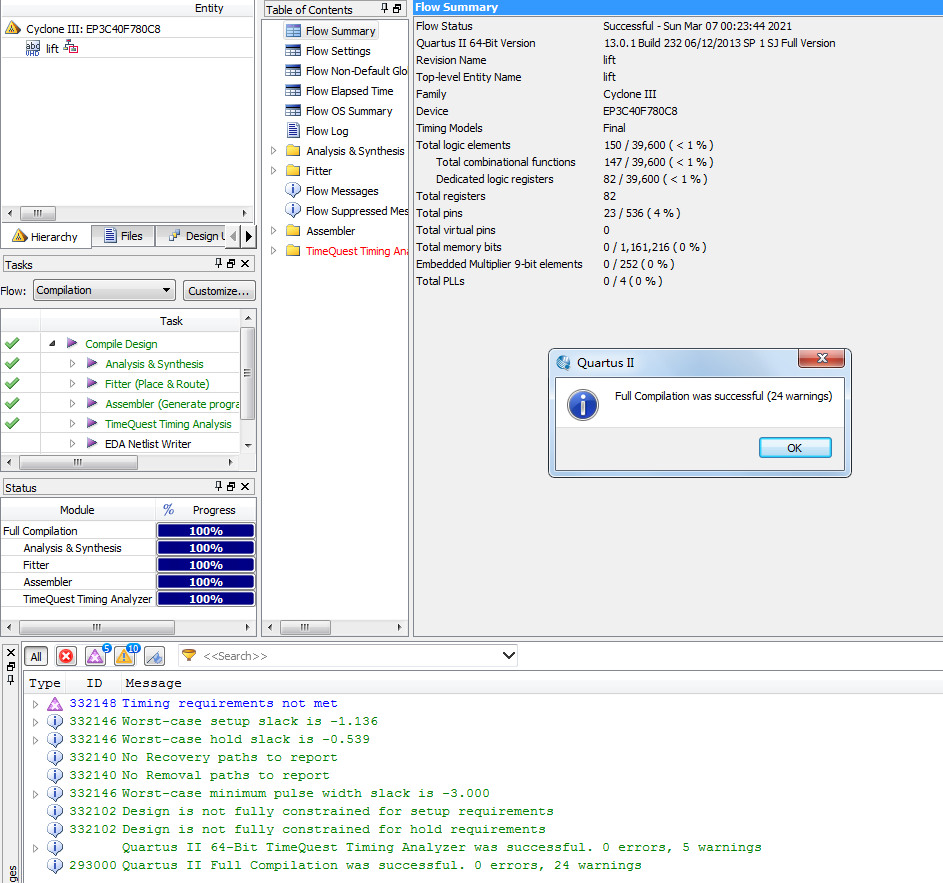

3. 程序编译

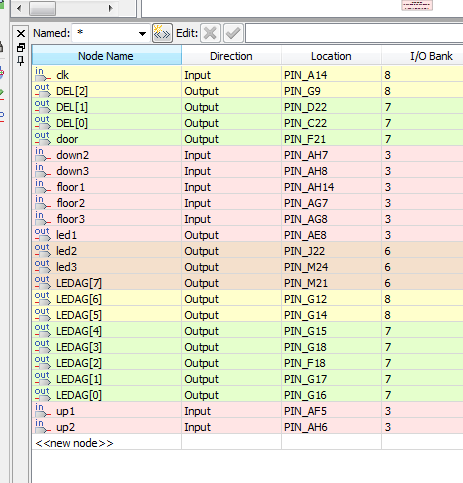

4. 管脚分配

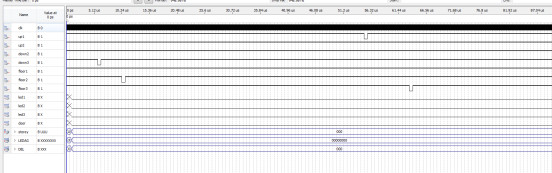

5. vwf文件

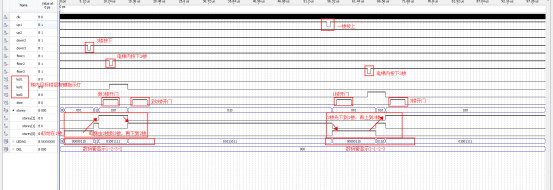

6. 仿真图

部分代码展示:

-- 三层电梯控制器
library ieee;
use ieee.std_logic_1164.all;
entity lift is
port(
 clk:in std_logic;--1KHz
 up1,up2,down2,down3:in std_logic;--梯外按键，低电平有效
 floor1,floor2,floor3:in std_logic;--梯内按键，低电平有效
     led1,led2,led3:out std_logic;--梯内目的楼层，高电平有效
     door:out std_logic;--开门
     DEL  : OUT STD_LOGIC_VECTOR(2 DOWNTO 0);--数码管位选
     LEDAG: OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管段选
 );--door门开关，高电平有效
end entity lift;
architecture behave of lift is
type stateTYPE is(c1,c2,c3,open_door);
signal floor_num: std_logic_vector(2 downto 0):="000";--楼层
begin
--电梯控制进程
  process(clk)
  variable up,down,goal:std_logic_vector(3 downto 1):="000";
  variable storey:std_logic_vector(2 downto 0):="000";
  variable mo,x,y,z:std_logic:='0';--mo控制方向，低电平表示上
  variable clk_cnt,time_cnt:integer:=0;
  variable state:stateTYPE:=c1;
  begin
    if clk'event and clk='1' then
      if up1='0' then up(1):='1';--按键低电平有效，信号存入up
      end if;
      if up2='0' then up(2):='1';--按键低电平有效，信号存入up
      end if;
      if down3='0' then down(3):='1';--按键低电平有效，信号存入down
      end if;
      if down2='0' then down(2):='1';--按键低电平有效，信号存入down
      end if;
      if floor1='0' then goal(1):='1';--按键低电平有效，信号存入goal
      end if;
      if floor2='0' then goal(2):='1';--按键低电平有效，信号存入goal
      end if;
      if floor3='0' then goal(3):='1';--按键低电平有效，信号存入goal
      end if;
      if clk_cnt<1000 then clk_cnt:=clk_cnt+1;--计数
      else
