实现3位数字的密码锁设计Verilog代码VIVADO minisys板子

名称：实现3位数字的密码锁设计Verilog代码VIVADO  minisys板子

软件：VIVADO

语言：Verilog

代码功能：

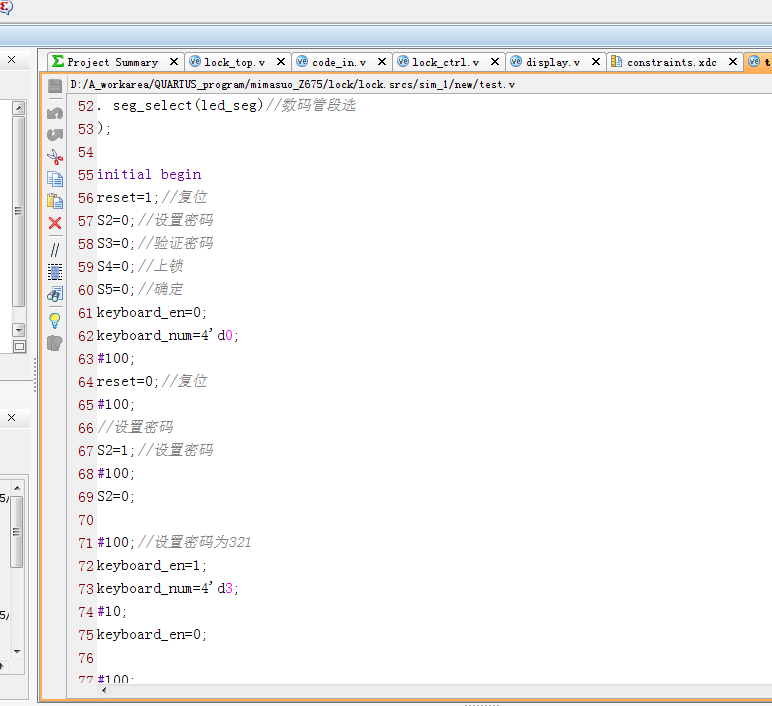

实现3位数字的密码锁,每位数字取值1、2、3。

功能说明:

A.按S1复位进入初始状态,数码管显示00000000；

B.若已解锁,或未设置密码:按S2设置密码,通过4*4小键盘输入3位初始密码,输入满三位后按S5确定,成功后GLDO亮；

C.若已设置密码:按S3可以验证密码,通过小键盘逐位输入密码,输入满三位  后按S5确定,如果正确则进入解锁状态,累计失败次数清零,不正确则累计失败次数+1,显示对应数量红灯,若累计3次则系统锁住,数码管显示ff,所有功能无效(除复位)；

D.每次进入新状态,数码管清除上个状态的输入,每个状态下,同步显示键盘输入到数码管,显示方式不限,只需要逐位显示3个数字即可；

E.密码匹配要求用状态机实现其他未说明的细节可自己决定。4*4小键盘代码在pkg目录下,需理解工作原理掌握使用方法。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

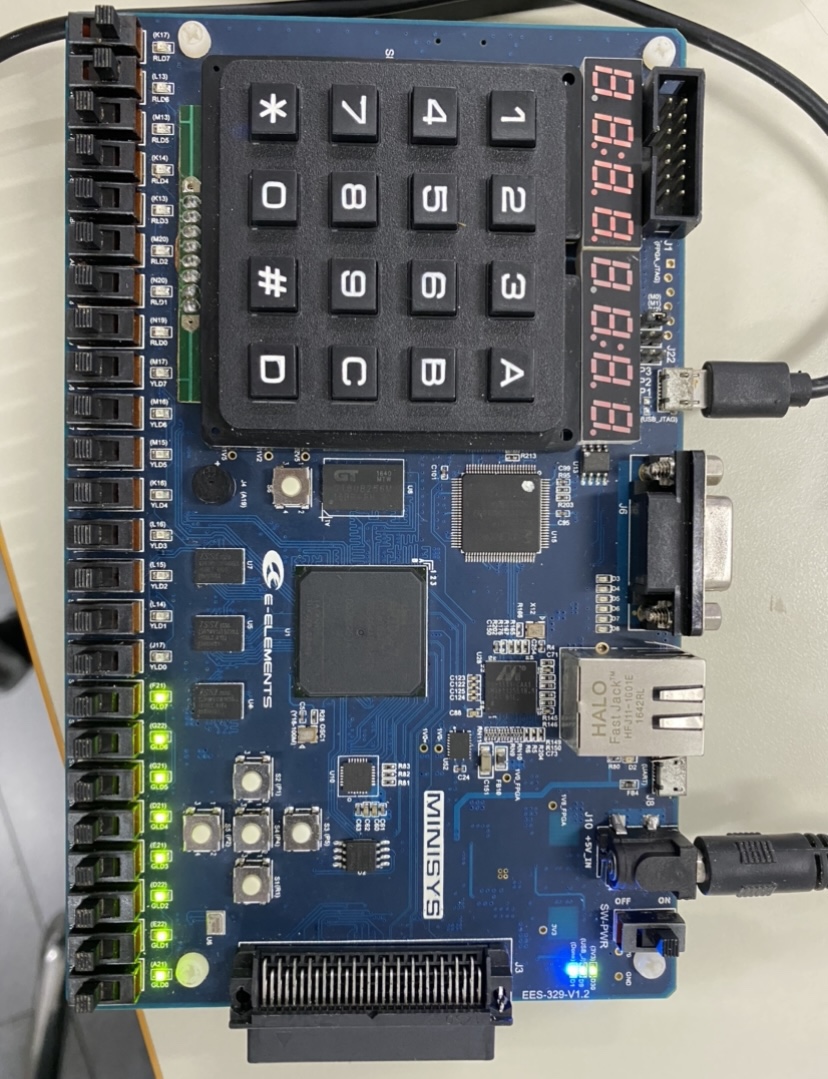

本代码已在minisys板子验证，minisys板子如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

1. 工程文件

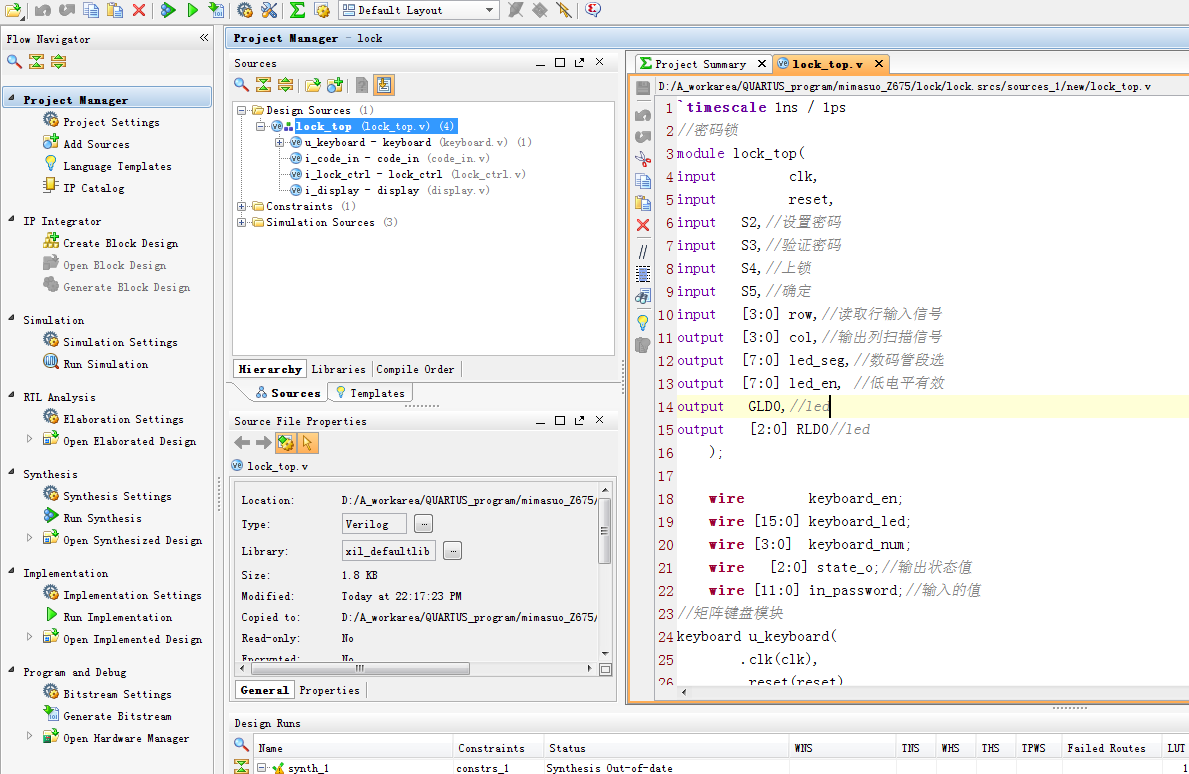

2. 程序文件

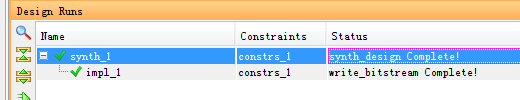

3. 程序编译

4. RTL图

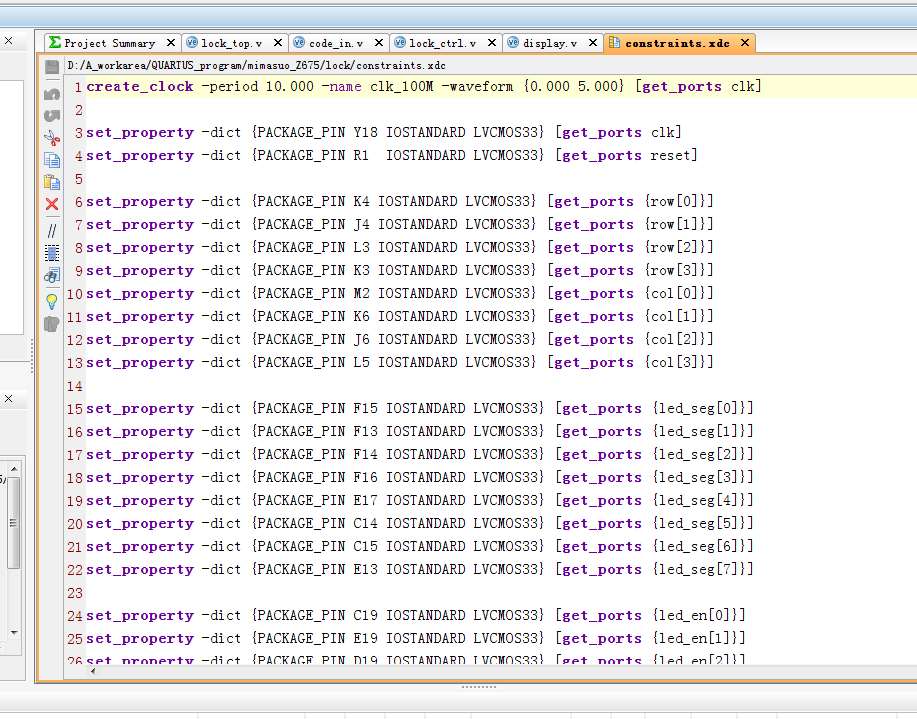

5. 管脚分配(约束文件)

6. Testbench

7. 仿真图

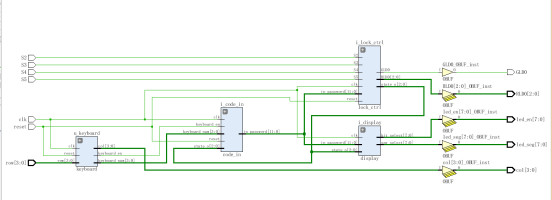

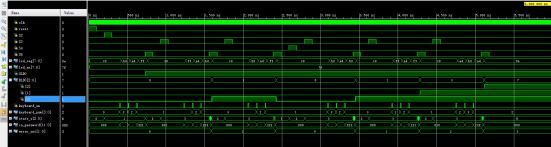

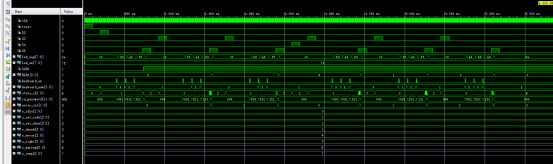

整体仿真图（顶层模块）

密码输入模块

密码锁控制模块

数码管显示模块

仿真分析：

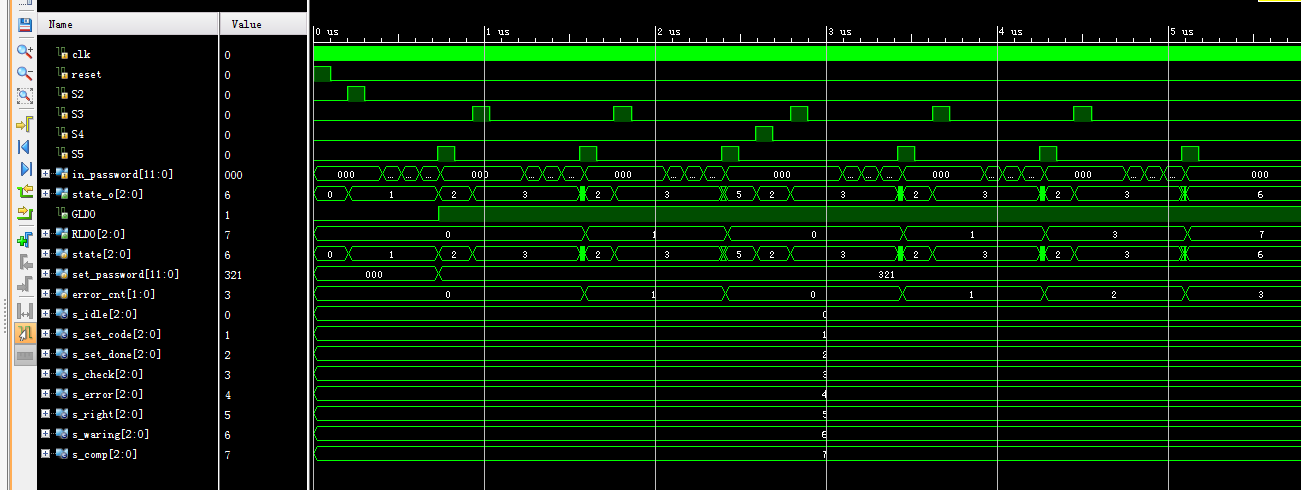

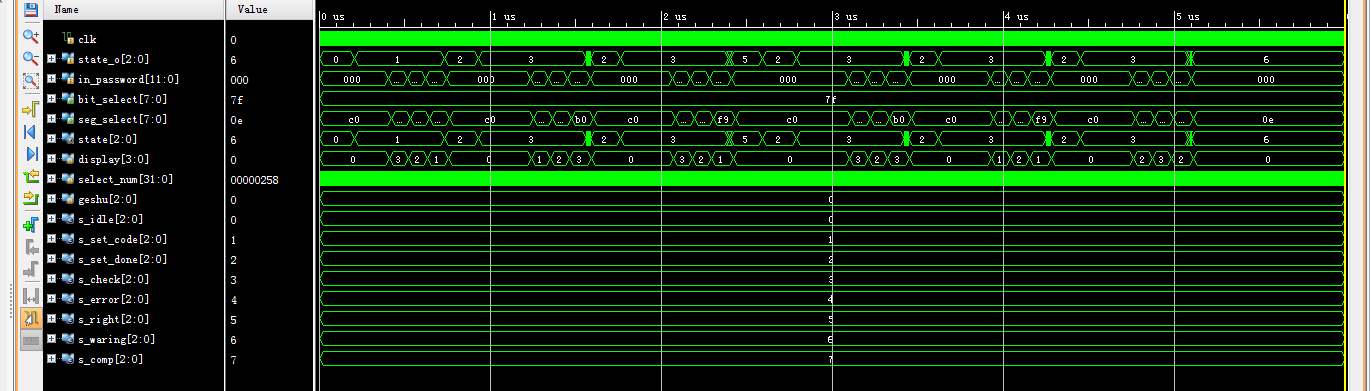

顶层信号及状态信号如下图所示

图中按时间先后一共仿真了以下情况：

1.复位

2.设置密码为321（设置完成后GLD0变为高电平）

3.验证密码，输入123，提示密码错误（RLD亮1个）

4.验证密码，输入321，提示密码正确（RLD灭）

5.验证密码，输入323，提示密码错误（RLD亮1个）

6.验证密码，输入121，提示密码错误（RLD亮2个）

7.验证密码，输入232，提示密码错误（RLD亮3个）

8.密码锁进入锁定状态

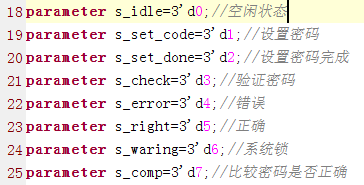

图中，state_o表示当前状态值，状态值对应的状态含义为：

即state_o为0表示空闲状态，state_o值为1时表示设置密码状态，以此类推。

图中依次进行了以下状态跳转：

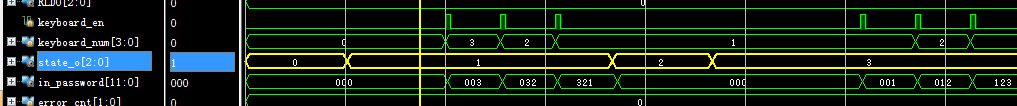

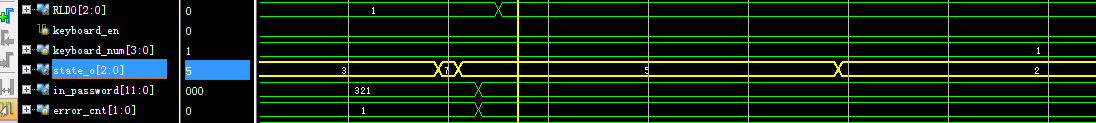

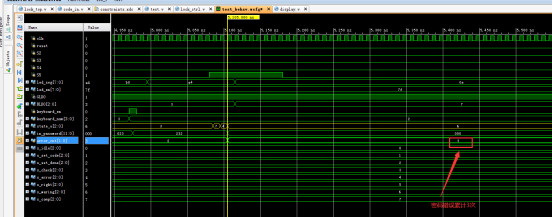

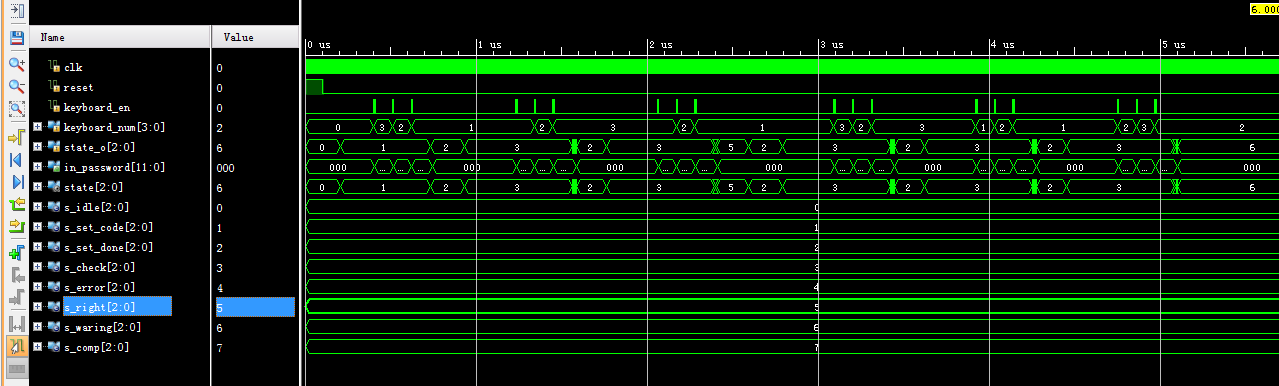

其中最后一张图的状态跳转顺序为3->7->4->6，即验证密码->比较密码->密码错误->密码系统锁定。是由于密码累计错误达到3次，导致密码锁锁定。图中也可以看到指示密码错误次数的error_cnt信号等于3，如下图所示。

部分代码展示:

`timescale 1ns / 1ps
//密码锁控制模块
module lock_ctrl(
input   clk,
input   reset,//S1
input   S2,//设置密码
input   S3,//验证密码
input   S4,//上锁
input   S5,//确定
input  [11:0] in_password,//输入的密码
output [2:0] state_o,//输出状态值
output  reg GLD0,//led
output  reg [2:0] RLD0//led
    );
reg [2:0] state;
assign state_o=state;
parameter s_idle=3'd0;//空闲状态
parameter s_set_code=3'd1;//设置密码
parameter s_set_done=3'd2;//设置密码完成
parameter s_check=3'd3;//验证密码
parameter s_error=3'd4;//错误
parameter s_right=3'd5;//正确
parameter s_waring=3'd6;//系统锁
parameter s_comp=3'd7;//比较密码是否正确
reg [11:0] set_password;//设置的密码
reg [1:0] error_cnt;//错误计数
always@(posedge clk or posedge reset)
if(reset)
state<=s_idle;
else
case(state)
s_idle:
if(S2)
state<=s_set_code;
s_set_code://设置密码
if(S5)
state<=s_set_done;
s_set_done://设置密码完成
if(S3)
state<=s_check;
s_check://验证密码
if(S5)
state<=s_comp;
s_comp://比较密码是否正确
if(in_password==set_password)
state<=s_right;
else
state<=s_error;
s_right://密码正确
if(S4)
state<=s_set_done;
s_error:
if(error_cnt>=2)
state<=s_waring;
else
state<=s_set_done;
s_waring:
state<=s_waring;
default:
state<=s_idle;
endcase
always@(posedge clk or posedge reset)
if(reset)
set_password<=12'h000;
else
if(state==s_set_code && S5==1)
set_password<=in_password;//设置的密码
always@(posedge clk or posedge reset)
if(reset)
error_cnt<=0;
else if(state==s_error)
error_cnt<=error_cnt+1;//错误计数
else if(state==s_right)
error_cnt<=0;//清零
always@(posedge clk or posedge reset)
if(reset)
GLD0<=1'b0;
else
if(state==s_set_code && S5==1)
GLD0<=1;//设置密码成功
always@(posedge clk or posedge reset)
if(reset)
RLD0<=3'b000;
else
case(error_cnt)
2'b00:RLD0<=3'b000;
2'b01:RLD0<=3'b001;
2'b10:RLD0<=3'b011;
2'b11:RLD0<=3'b111;
default:;
endcase
endmodule
