基于FPGA的多路彩灯控制器VHDL代码Quartus仿真

名称：基于FPGA的多路彩灯控制器VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

多路彩灯控制器

综合训练内容要求：

设计一台基于FPGA的多路彩灯控制器的设计。要求如下：

1.彩灯从左到右逐次闪亮。然后从右到左逐次熄灭。

2.彩灯两边同时亮两个,然后逐次向中间点亮。

3.彩灯从左到右两个两个点亮,然后从右到左两个两个逐次点亮。

4.彩灯中间两个点亮,然后同时向两边散开。

5.设置节拍选择按钮,控制彩灯变化节奏。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

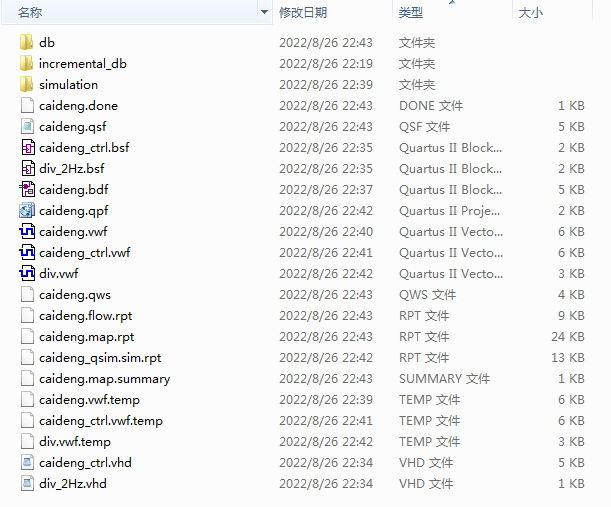

1. 工程文件

2. 程序文件

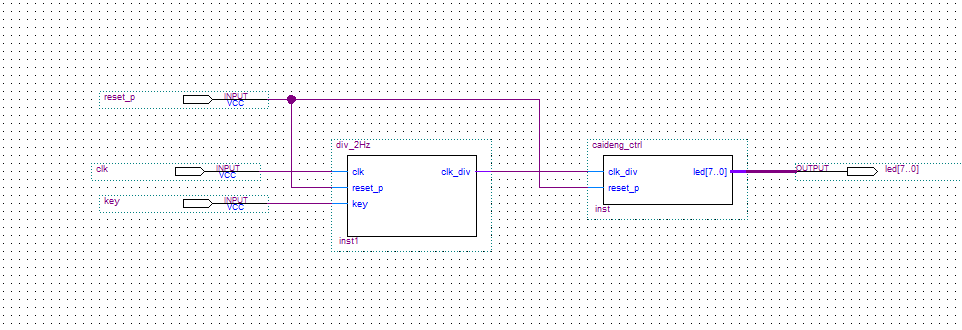

原理图

代码

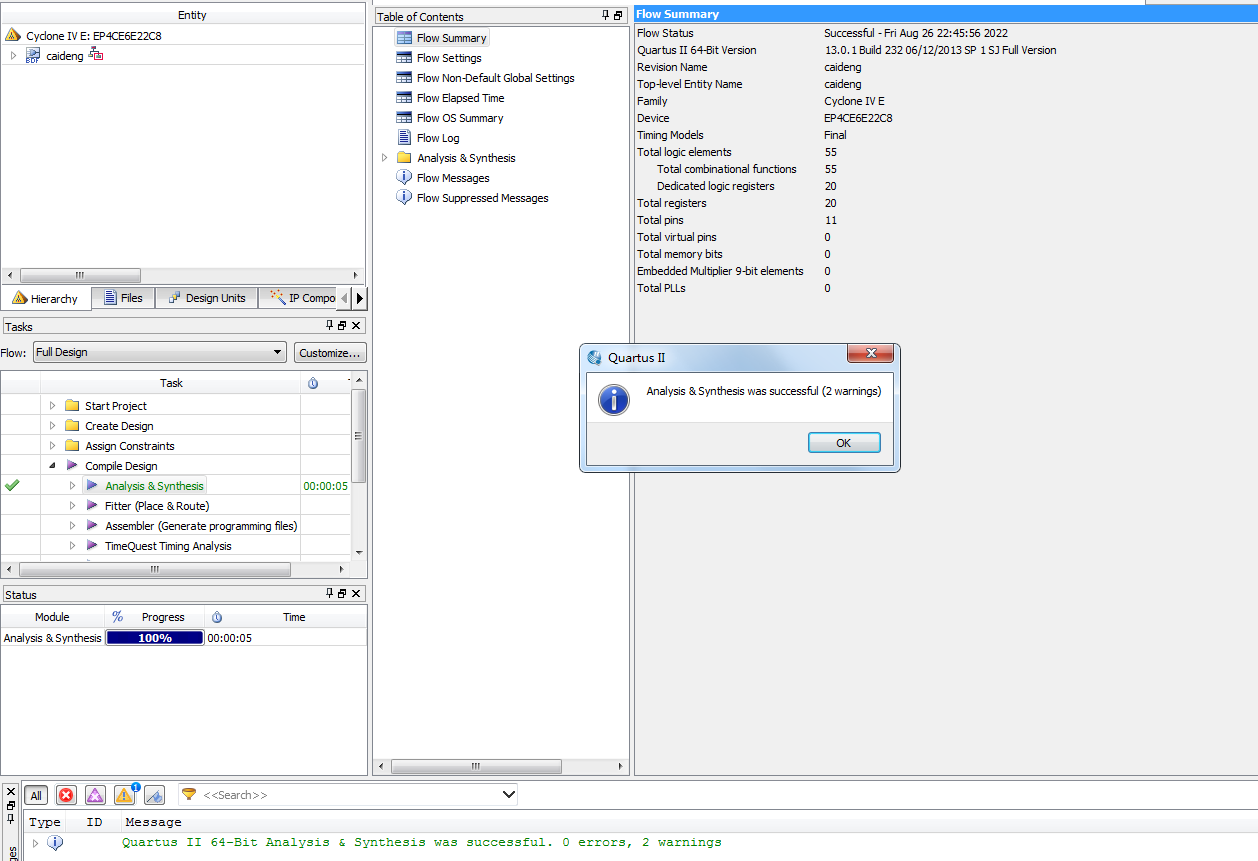

3. 程序编译

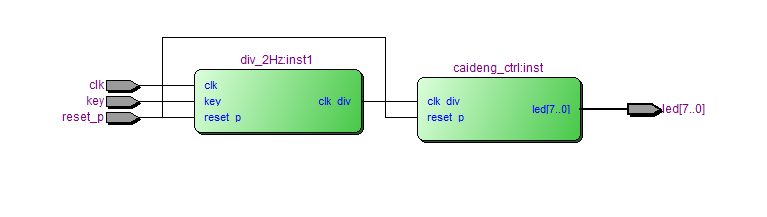

4. RTL图

5. 仿真图

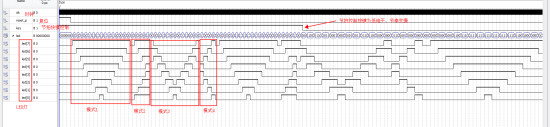

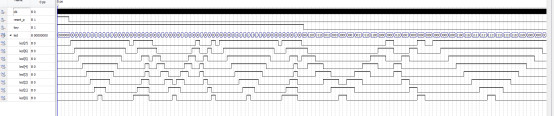

整体仿真图

模式1，先从左到右，再从右到左

模式2，两边同时亮2个，然后逐次向中间点亮

模式3，从左到右拉高点亮，再从右到左两个点亮

模式4，中间2个点亮，再向两边散开

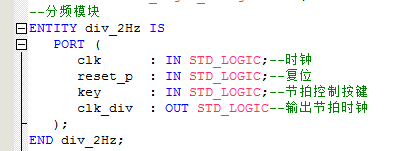

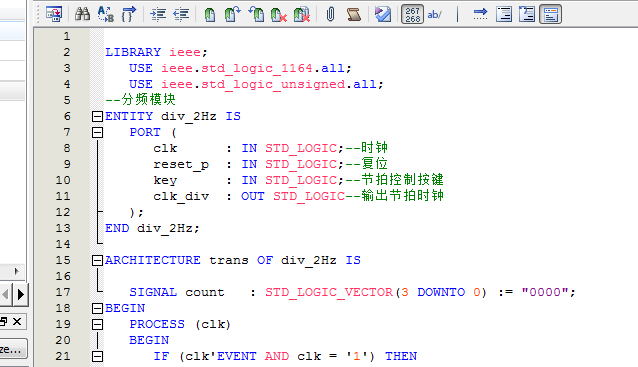

分频模块

控制模块

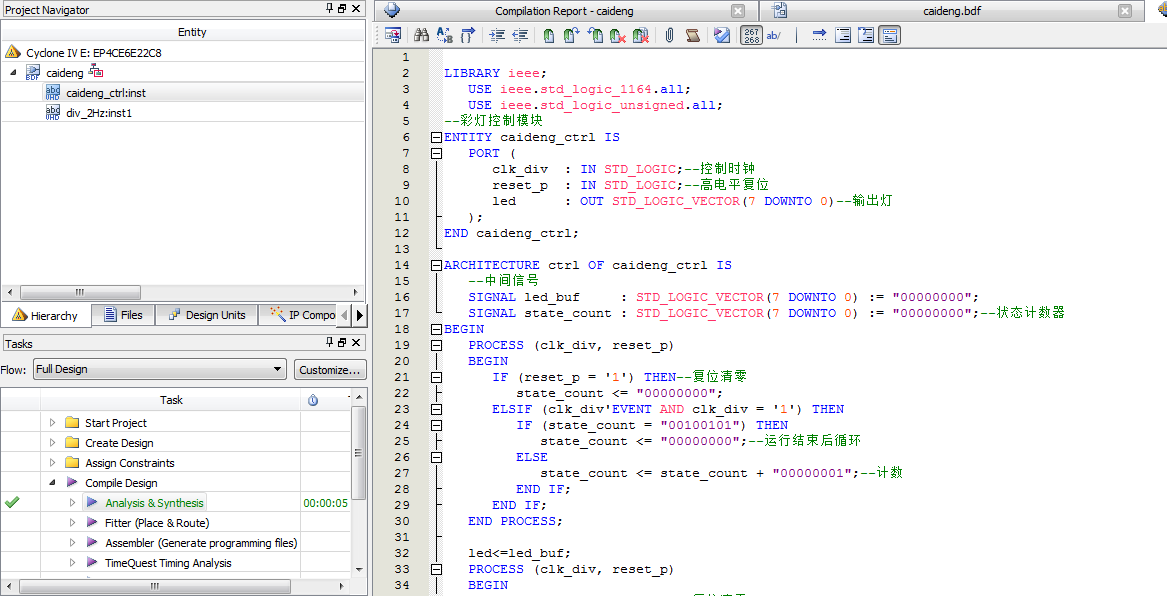

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--彩灯控制模块

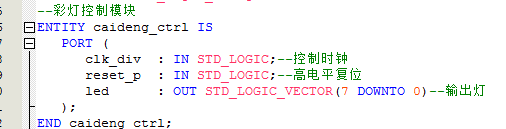

ENTITY caideng_ctrl IS
   PORT (
      clk_div  : IN STD_LOGIC;--控制时钟
      reset_p  : IN STD_LOGIC;--高电平复位
      led      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--输出灯
   );
END caideng_ctrl;
ARCHITECTURE ctrl OF caideng_ctrl IS
   --中间信号
   SIGNAL led_buf     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";
   SIGNAL state_count : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00000000";--状态计数器
BEGIN
   PROCESS (clk_div, reset_p)
   BEGIN
      IF (reset_p = '1') THEN--复位清零
         state_count <= "00000000";
      ELSIF (clk_div'EVENT AND clk_div = '1') THEN
         IF (state_count = "00100101") THEN
            state_count <= "00000000";--运行结束后循环
         ELSE
            state_count <= state_count + "00000001";--计数
         END IF;
      END IF;
   END PROCESS;

   led<=led_buf;
   PROCESS (clk_div, reset_p)
   BEGIN
      IF (reset_p = '1') THEN--复位清零
         led_buf <= "00000000";
      ELSIF (clk_div'EVENT AND clk_div = '1') THEN
         CASE state_count IS
    --模式1，先从左到右，再从右到左
            WHEN "00000000" =>
               led_buf <= "10000000";
            WHEN "00000001" =>
               led_buf <= "11000000";
            WHEN "00000010" =>
               led_buf <= "11100000";
            WHEN "00000011" =>
               led_buf <= "11110000";
            WHEN "00000100" =>
               led_buf <= "11111000";
            WHEN "00000101" =>
               led_buf <= "11111100";
   WHEN "00000110" =>
               led_buf <= "11111110";
            WHEN "00000111" =>
               led_buf <= "11111111";
            WHEN "00001000" =>
               led_buf <= "11111110";
            WHEN "00001001" =>
               led_buf <= "11111100";
            WHEN "00001010" =>
               led_buf <= "11111000";
            WHEN "00001011" =>
               led_buf <= "11110000";
            WHEN "00001100" =>
               led_buf <= "11100000";
            WHEN "00001101" =>
               led_buf <= "11000000";
            WHEN "00001110" =>
               led_buf <= "10000000";
            WHEN "00001111" =>
               led_buf <= "00000000";
--模式2，两边同时亮2个，然后逐次向中间点亮
            WHEN "00010000" =>
               led_buf <= "10000001";
            WHEN "00010001" =>
               led_buf <= "11000011";
            WHEN "00010010" =>
               led_buf <= "11100111";
            WHEN "00010011" =>
               led_buf <= "11111111";
--模式3，从左到右拉高点亮，再从右到左两个点亮
            WHEN "00010100" =>
               led_buf <= "11000000";
            WHEN "00010101" =>
               led_buf <= "01100000";
            WHEN "00010110" =>
               led_buf <= "00110000";
            WHEN "00010111" =>
               led_buf <= "00011000";
            WHEN "00011000" =>
               led_buf <= "00001100";
            WHEN "00011001" =>
               led_buf <= "00000110";

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=702
