基于STM32单片机的图书馆手机APP管理系统

基于STM32单片机的图书馆手机APP管理系统

• 1、项目简介
• • 1.1 系统功能
  • 1.2 演示视频
• 2、部分电路设计

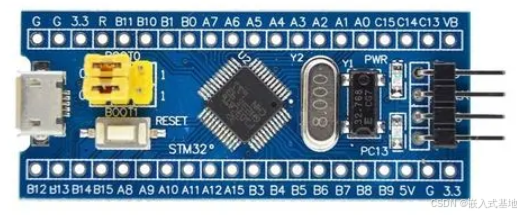

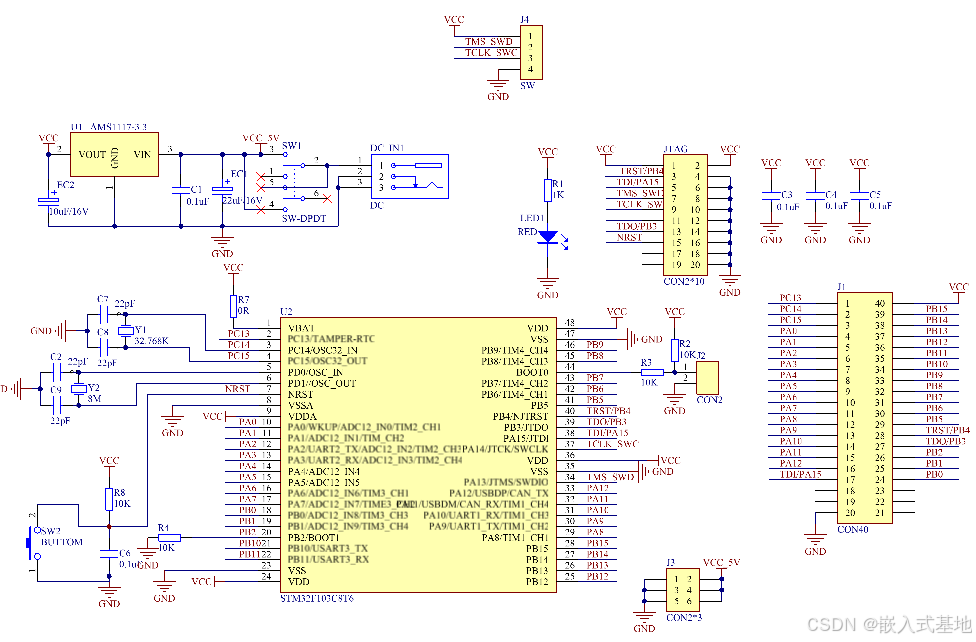

• • 2.1 STM32单片机核心板电路设计

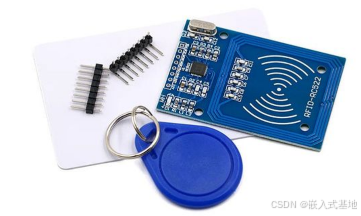

  • 2.2 RC522 RFID刷卡电路

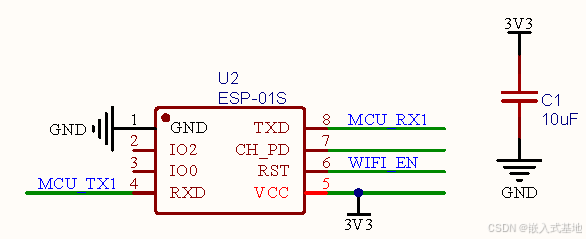

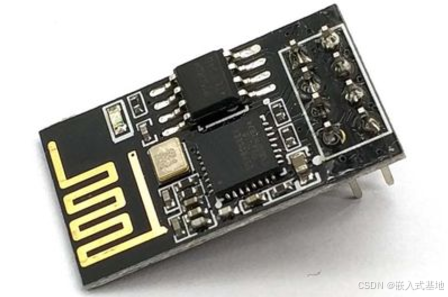

  • 2.3 esp8266 wifi通信电路

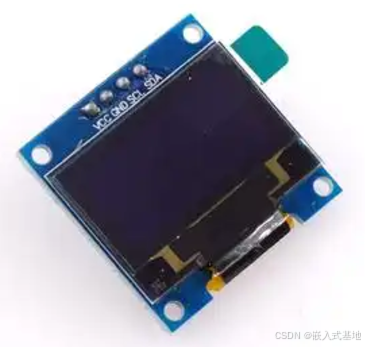

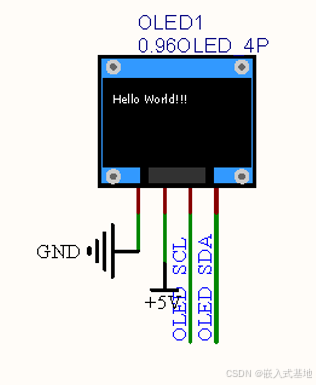

  • 2.4 OLED液晶显示电路
• 3、单片机代码展示
• • 3.1 系统初始化
  • 3.2 OLED显示程序
  • 3.3 RC522程序

实物图：

3、单片机代码展示

3.1 系统初始化

void HardWare_Init(void)
{
	MX_GPIO_Init();
	MX_TIM4_Init();
	MX_USART1_UART_Init();
	/* USER CODE BEGIN 2 */
	x_Flash_Ini();
	SYSIO_SET_MAINLED(_SYSIO_STA_LOW);//开机打开指示灯
	SYSIO_SET_LED1(_SYSIO_STA_LOW);//开机打开指示灯
	SYSIO_SET_LED2(_SYSIO_STA_LOW);//开机打开指示灯
	LL_USART_EnableIT_RXNE(USART1);
	LL_TIM_EnableCounter(TIM4);//运行定时器4
	LL_TIM_EnableIT_UPDATE(TIM4);//定时器4初始化

	SYSIO_SET_WIFI_EN(_SYSIO_STA_LOW);
	delay_ms(100);
	SYSIO_SET_WIFI_EN(_SYSIO_STA_HIGH);
	OLED_Init();//OLED初始化
	Rc522_Init();
}

3.2 OLED显示程序

//更新显存到OLED
void OLED_Refresh(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
	   WriteCmd(0xb0+i); //设置行起始地址
	   WriteCmd(0x00);   //设置低列起始地址
	   WriteCmd(0x10);   //设置高列起始地址
	   for(n=0;n<128;n++)
		 WriteDat(OLED_GRAM[n][i]);
  }
}

//清屏函数
void OLED_Clear(void)
{
	u8 i,n;
	for(i=0;i<8;i++)
	{
	   for(n=0;n<128;n++)
			{
			 OLED_GRAM[n][i]=0;//清除所有数据
			}
  }
}

//画点
//x:0~127
//y:0~63
void OLED_DrawPoint(u8 x,u8 y)
{
	u8 i,m,n;
	i=y/8;
	m=y%8;
	n=1<<m;
	OLED_GRAM[x][i]|=n;
}

//清除一个点
//x:0~127
//y:0~63
void OLED_ClearPoint(u8 x,u8 y)
{
	u8 i,m,n;
	i=y/8;
	m=y%8;
	n=1<<m;
	OLED_GRAM[x][i]=~OLED_GRAM[x][i];
	OLED_GRAM[x][i]|=n;
	OLED_GRAM[x][i]=~OLED_GRAM[x][i];
}

/**
 * @description: 显示8*16字符
 * @param {unsigned char} x
 * @param {unsigned char} y
 * @param {unsigned char} c
 * @return {*}
 */
void OLED_Show_char8_16(unsigned char x, unsigned char y,unsigned char c)
{
  unsigned int k;

//	unsigned char wm=0;
//	unsigned int  adder = 0;
  INT8U m,y0 = y,temp;

  for (k=0;k<=FONTINDEXMAX_816;k++)
  {
    if(font8_16[k].Index[0]==c)
    {
			for(INT8U j = 0;j<16;j++)
			{
				temp = font8_16[k].Msk[j];

				for(m=0;m<8;m++)           //写入数据
				{
					if(temp&0x01)OLED_DrawPoint(x,y);
					else OLED_ClearPoint(x,y);
					temp>>=1;
					y++;
					if((y-y0)==16)
					{
						y=y0;
						x++;
						break;
					}
				}

			}
			break;
    }
  }
}

/**
 * @description: 显示8*16字符串
 * @param {unsigned char} x
 * @param {unsigned char} y
 * @param {INT8U} *pu8I_Buff
 * @return {*}
 */
void OLED_Show_Str8_16(unsigned char x, unsigned char y,INT8U *pu8I_Buff)
{
	INT8U u8T_Index = 0;
	while(*pu8I_Buff)
	{
		OLED_Show_char8_16(x+u8T_Index*8,y,*pu8I_Buff);
		u8T_Index++;
		pu8I_Buff++;
	}
}

3.3 RC522程序

/*************************************************************************************************
函 数 名：void Rc522_Init(void)
功    能：RC522刷卡模块初始化，同时读取密码信息，存卡数量，卡片信息等数据
说    明：SaveCard[0]~SaveCard[3]----用于存放管理员密码
					SaveCard[4]~SaveCard[5]----用于存放卡片数量
					剩余位置用于存放卡片信息
入口参数：无
返 回 值：无
设    计：LLP                   日    期：2018-10-30
修    改：                       日    期：
************************************************************************************************/
void Rc522_Init(void)
{
	PcdReset();
	PcdAntennaOff();
	PcdAntennaOn();
}
/*************************************************************************************************
函 数 名：static uint8 n_CarCompare(uint8 *pu8I_Car)
功    能：卡片对比
说    明：
入口参数：无
返 回 值：无
设    计：LLP                   日    期：2018-10-30
修    改：                       日    期：
************************************************************************************************/
static uint8 n_CarCompare(uint8 *pu8I_Car)
{
	for(uint8 i = 0;i<CARMAX;i++)
	{
		uint8 j;
		for(j = 0;j<4;j++)
		{
			if(pu8I_Car[j] != au8T_CarSave[i][j])
			{
				break;
			}
		}
		if(j == 4)
		{
			return i+1;
		}
	}

	return 0;
}
/*************************************************************************************************
函 数 名：static void n_CarAdd(uint8 *pu8I_Car)
功    能：卡片对比
入口参数：无
返 回 值：无
设    计：LLP                   日    期：2018-10-30
修    改：                       日    期：
************************************************************************************************/
static void n_CarAdd(uint8 *pu8I_Car)
{
	uint8 i = 0,j = 0;
	if(u16_CarNumber < CARMAX)
	{
		u16_CarNumber++;
		for(i = 0;i<CARMAX;i++)
		{
			for(j = 0;j<CARDSERIALNUMLEN;j++)
			{
				if(au8T_CarSave[i][j] != 0)
				{
					break;
				}
			}

			if(j == 4)
			{
				for(j = 0;j<CARDSERIALNUMLEN;j++)
				{
					au8T_CarSave[i][j] = pu8I_Car[j];
				}
				e_Card_EventSta = _RC522_SaveSuc;
				return;
			}
		}
	}
	e_Card_EventSta = _RC522_SaveSFil;
}
/*************************************************************************************************
函 数 名：static void n_CarDel(uint8 u8I_Cnt)
功    能：删除卡片
入口参数：无
返 回 值：无
设    计：LLP                   日    期：2018-10-30
修    改：                       日    期：
************************************************************************************************/
static void n_CarDel(uint8 u8I_Cnt)
{
	uint8 j = 0;
	if(u16_CarNumber)
	{
		u16_CarNumber--;

		for(j = 0;j<CARDSERIALNUMLEN;j++)
		{
			au8T_CarSave[u8I_Cnt-1][j] = 0;
		}
	}
    e_Card_EventSta = _RC522_DeleteSuc;
}
