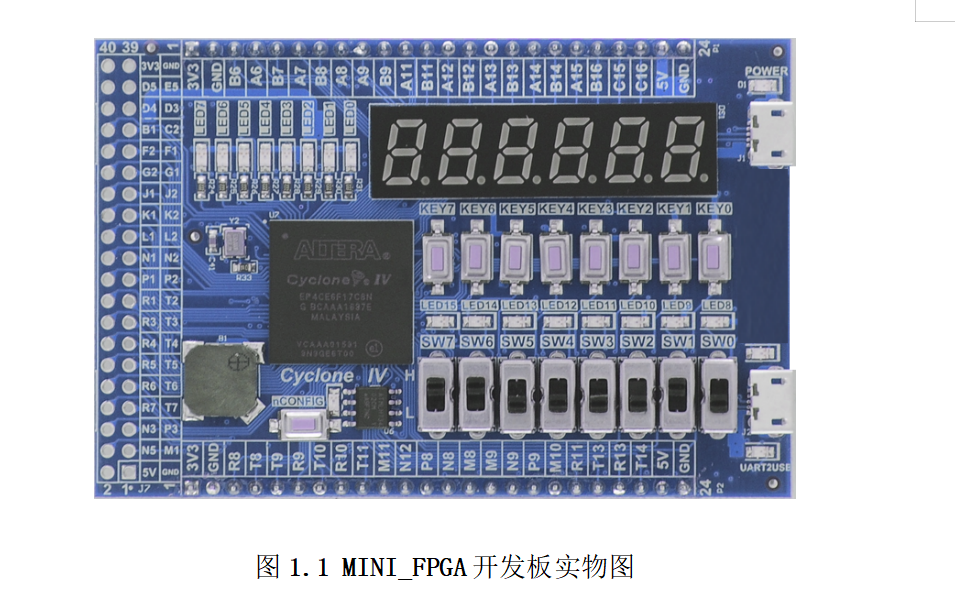

名称：抢答器计时计分与显示控制的设计Verilog代码Quartus MINI_FPGA开发板
软件：QuartusII
语言：Verilog
代码功能
该工程实现五路抢答器：按下开始键后进入抢答倒计时，最先按下的选手按键被判定为抢答成功，对应指示灯点亮并输出提示音；若在倒计时内无人抢答则触发超时报警。系统还包含答题计时与分数加减控制，分数与状态信息通过数码管动态显示，形成“抢答-答题-计分-下一轮”的完整实验流程。
相关图片

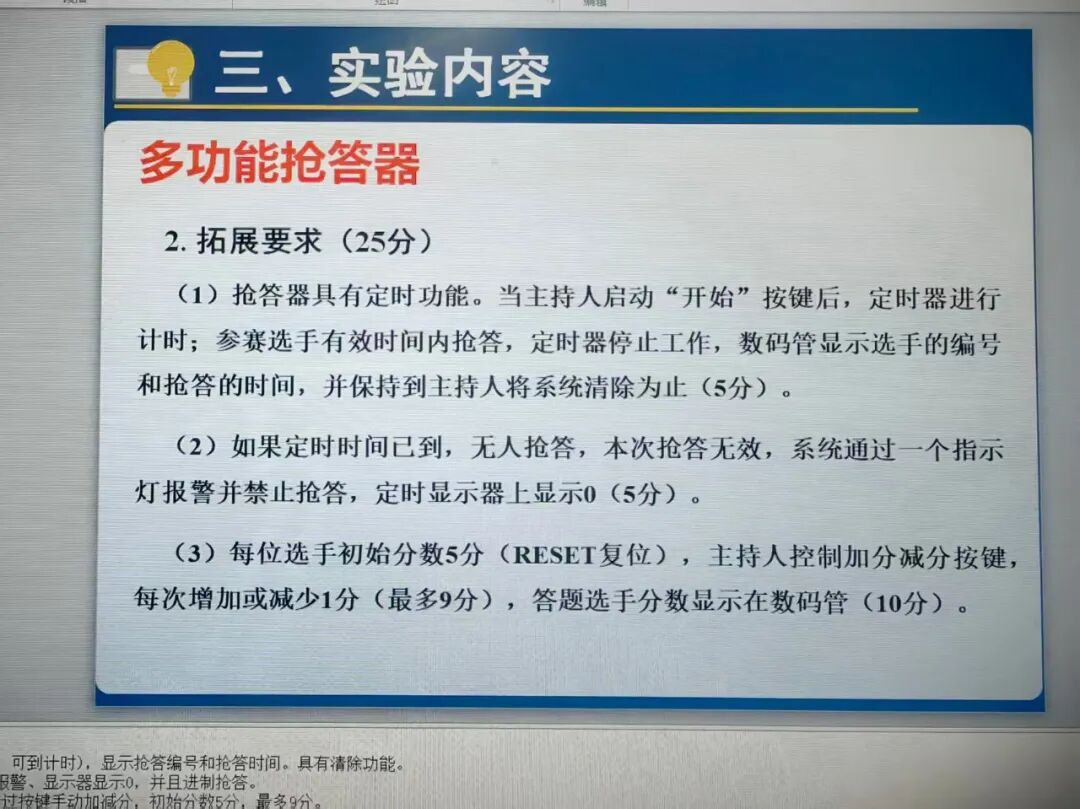

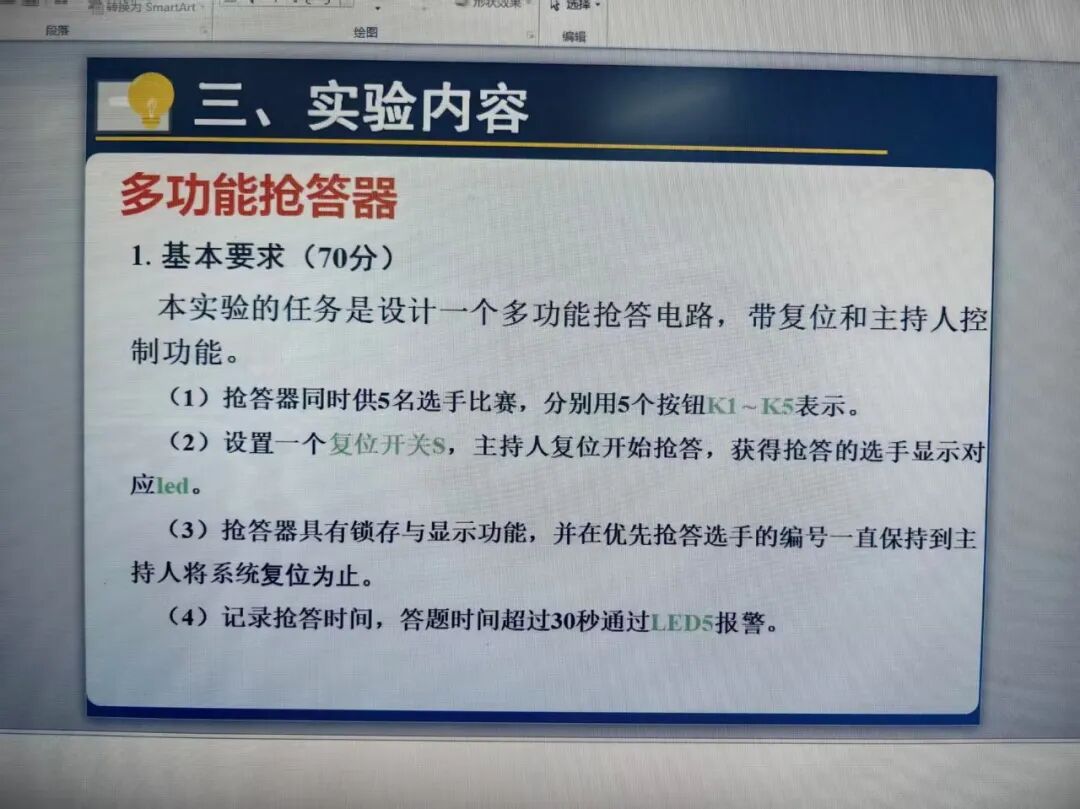

要求 (1).jpg
要求 (2).jpg
演示视频：
设计文档：
代码实现思路
设计采用多模块协同：首先对关键按键做消抖并提取下降沿，避免机械抖动造成多次触发；核心抢答逻辑由qiangda_ctrl的状态机实现，开始后进入倒计时窗口，优先级按检测顺序锁定首个有效按键，随后进入答题阶段并保持胜出者指示。计时模块jishi提供抢答倒计时与答题计时基准；计分模块score_crtl在允许的状态下响应加分/减分键；显示模块display把倒计时、胜出者编号与各选手分数进行动态刷新。
代码结构
顶层qiangdaqi完成模块例化与信号连线：key_debounce产生开始键与加减分键的稳定触发脉冲；qiangda_ctrl输出系统状态、胜出者与提示信号；jishi根据状态产生倒计时与答题计时；score_crtl维护五路分数寄存器；display将状态、计时、胜出者与分数组织成数码管显示内容。整体数据流为：按键输入→消抖→状态机判定→计时/计分→显示与指示输出。

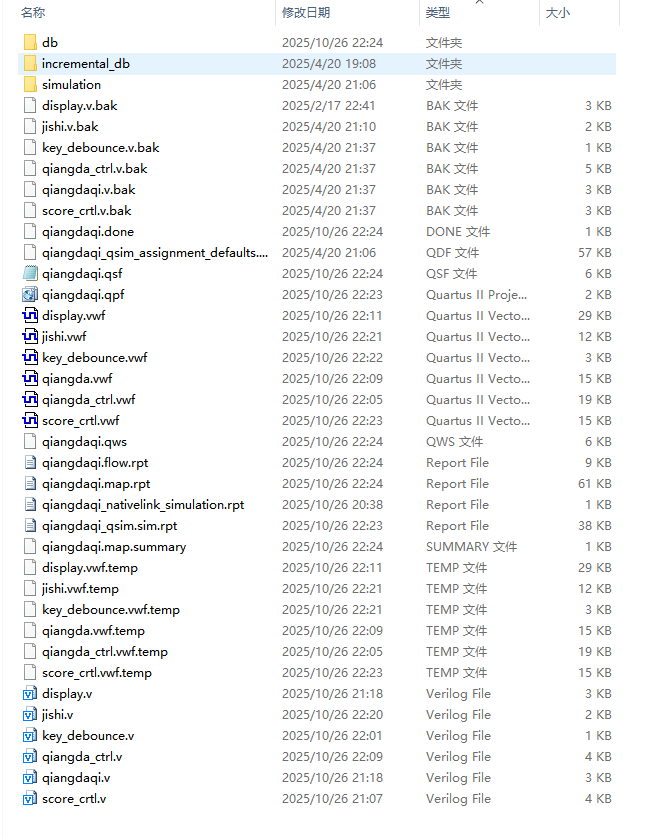

1、工程文件

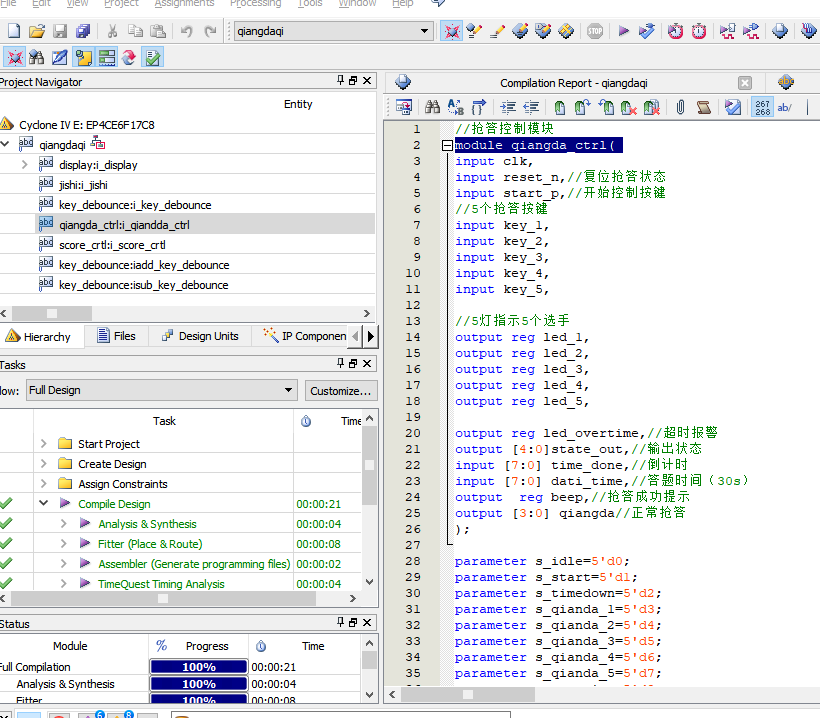

2、程序文件

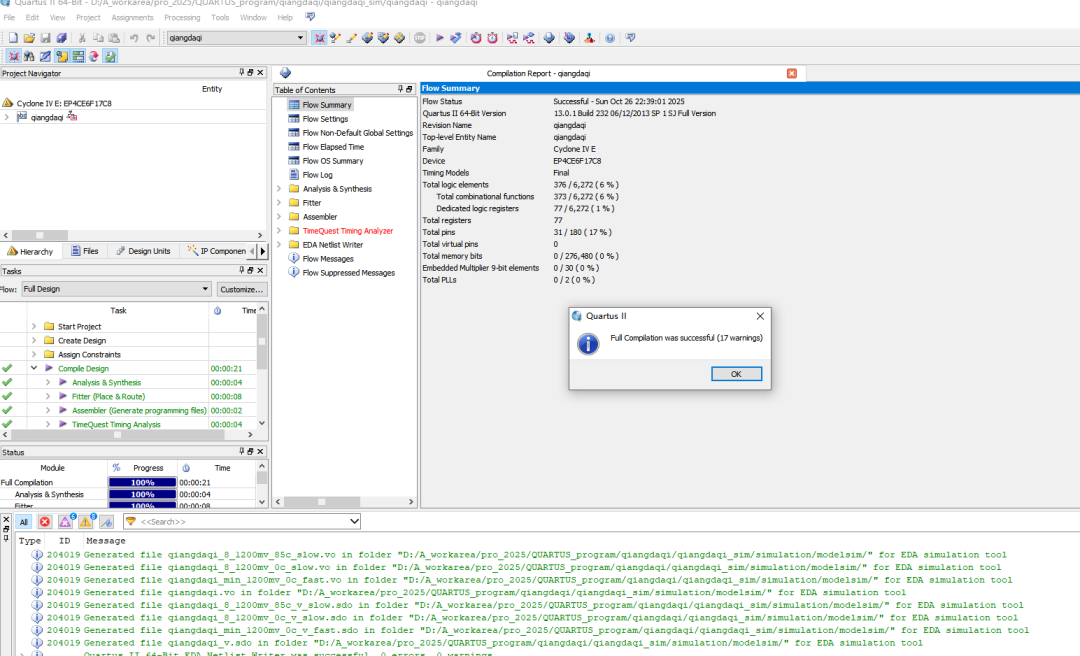

3、程序编译

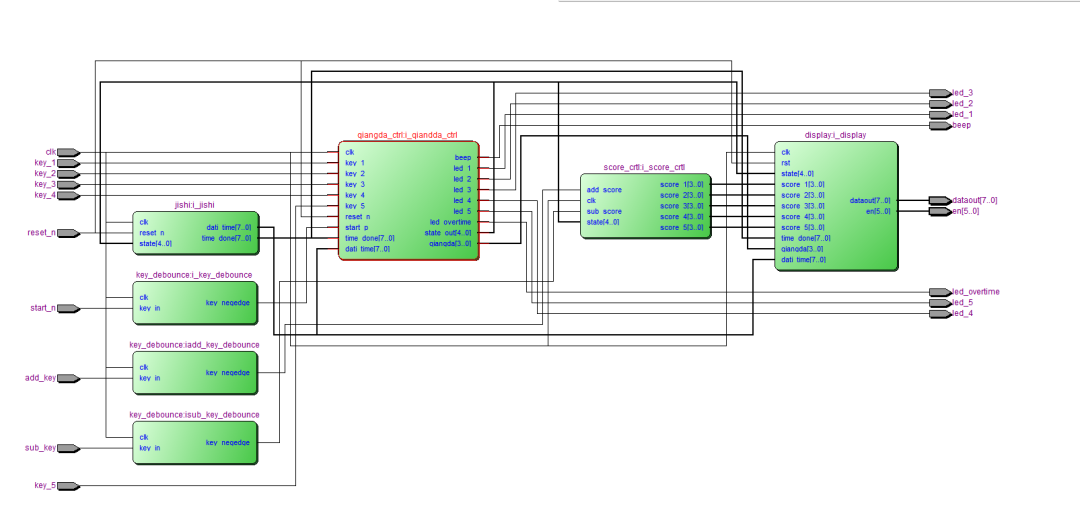

4、RTL图

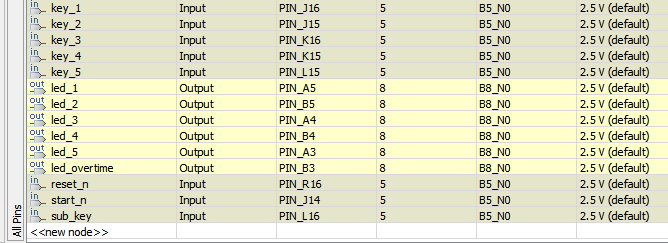

5、管脚分配
6、仿真图

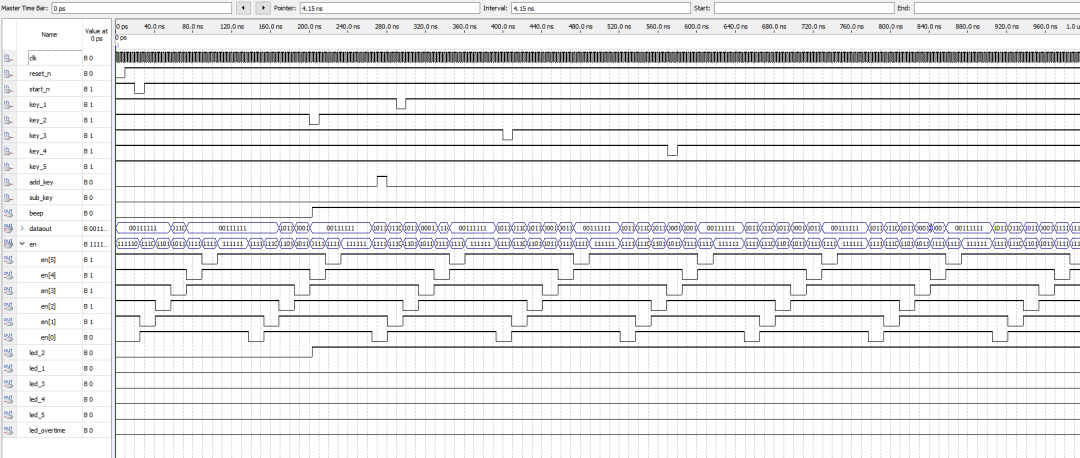

整体仿真图

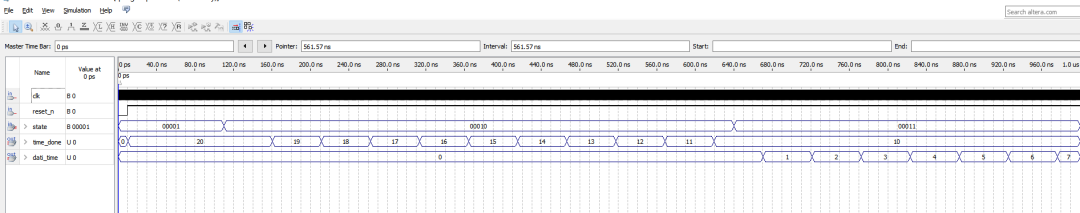

控制模块

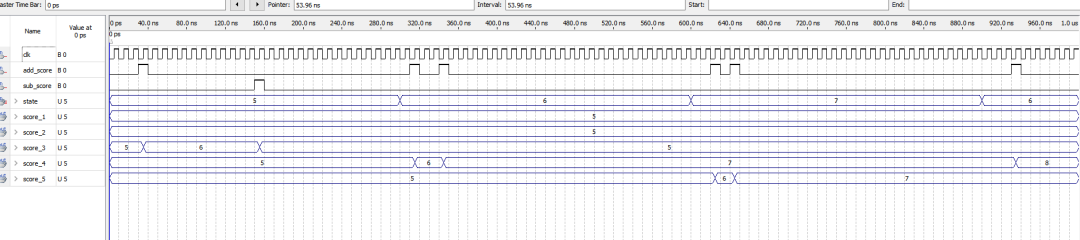

分数模块

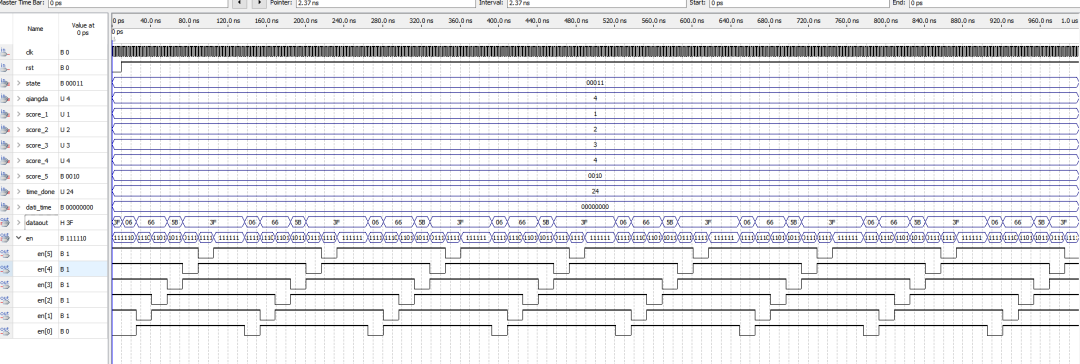

显示模块
计时模块

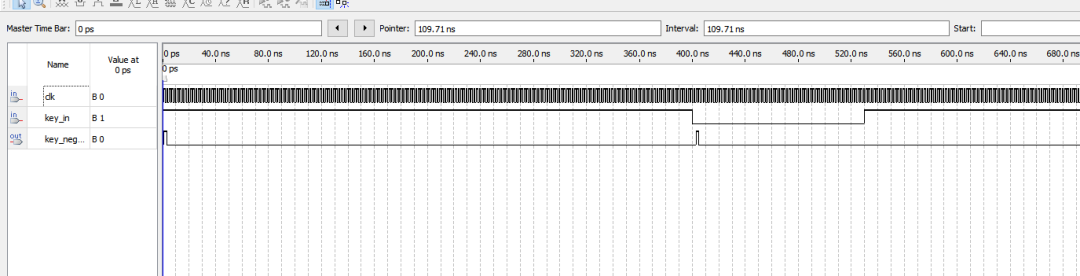

按键消抖模块
部分代码
qiangdaqi_bdqiangda_ctrl.v
//抢答控制模块 module qiangda_ctrl( input clk, input reset_n,//复位抢答状态 input start_p,//开始控制按键 //5个抢答按键 input key_1, input key_2, input key_3, input key_4, input key_5, //5灯指示5个选手 output reg led_1, output reg led_2, output reg led_3, output reg led_4, output reg led_5, output reg led_overtime,//超时报警 output [4:0]state_out,//输出状态 input [7:0] time_done,//倒计时 input [7:0] dati_time,//答题时间（30s） outputreg beep,//抢答成功提示 output [3:0] qiangda//正常抢答 ); parameter s_idle=5'd0; parameter s_start=5'd1; parameter s_timedown=5'd2; parameter s_qianda_1=5'd3; parameter s_qianda_2=5'd4; parameter s_qianda_3=5'd5; parameter s_qianda_4=5'd6; parameter s_qianda_5=5'd7; parameter s_overtime=5'd8; parameter s_dati=5'd9; reg [4:0] state=5'd0; assign state_out=state; always@(posedge clk or negedge reset_n) if(!reset_n) state<=s_idle; else case(state) s_idle://空闲状态，还没开始抢答 if(start_p)//开始抢答按键 state<=s_start; else state<=s_idle; s_start: state<=s_timedown;//开始倒计时 s_timedown: if(key_1==0) state<=s_qianda_1;//1号抢答 else if(key_2==0) state<=s_qianda_2;//2号抢答 else if(key_3==0) state<=s_qianda_3;//3号抢答 else if(key_4==0) state<=s_qianda_4;//4号抢答 else if(key_5==0) state<=s_qianda_5;//5号抢答 else if(time_done==8'd0) state<=s_overtime;//超时 else state<=s_timedown;//倒计时 s_overtime: state<=s_idle; s_qianda_1,s_qianda_2,s_qianda_3,s_qianda_4,s_qianda_5: if(dati_time==8'd30)//答题时间30秒 state<=s_overtime;//超时 else if(start_p) state<=s_start; else state<=state; default:; endcase always@(posedge clk or negedge reset_n) if(!reset_n) led_1<=1'd0; else if(state==s_qianda_1)//1号抢答 led_1<=1'd1; else led_1<=1'd0; always@(posedge clk or negedge reset_n) if(!reset_n) led_2<=1'd0; else if(state==s_qianda_2)//2号抢答 led_2<=1'd1; else led_2<=1'd0; always@(posedge clk or negedge reset_n) if(!reset_n) led_3<=1'd0; else if(state==s_qianda_3)//3号抢答 led_3<=1'd1; else led_3<=1'd0; always@(posedge clk or negedge reset_n) if(!reset_n) led_4<=1'd0; else if(state==s_qianda_4)//4号抢答 led_4<=1'd1; else led_4<=1'd0; always@(posedge clk or negedge reset_n) if(!reset_n) led_5<=1'd0; else if(state==s_qianda_5)//5号抢答 led_5<=1'd1; else led_5<=1'd0; //控制超时信号 always@(posedge clk or negedge reset_n) if(!reset_n) led_overtime<=0; else if(state==s_overtime) led_overtime<=1; else if(state==s_start ) led_overtime<=0; //正常抢答序号 qiangda reg [3:0] qiangda_buf; always@(posedge clk or negedge reset_n) if(!reset_n) qiangda_buf<=4'd0; else if(state==s_qianda_1) qiangda_buf<=4'd1; else if(state==s_qianda_2) qiangda_buf<=4'd2; else if(state==s_qianda_3) qiangda_buf<=4'd3; else if(state==s_qianda_4) qiangda_buf<=4'd4; else qiangda_buf<=4'd0; assign qiangda=qiangda_buf; //抢答成功提示 always@(posedge clk or negedge reset_n) if(!reset_n) beep<=1'd0; else if(state==s_qianda_1 || state==s_qianda_2 || state==s_qianda_3 || state==s_qianda_4) beep<=1'd1; //抢答成功 else beep<=1'd0; endmodule
