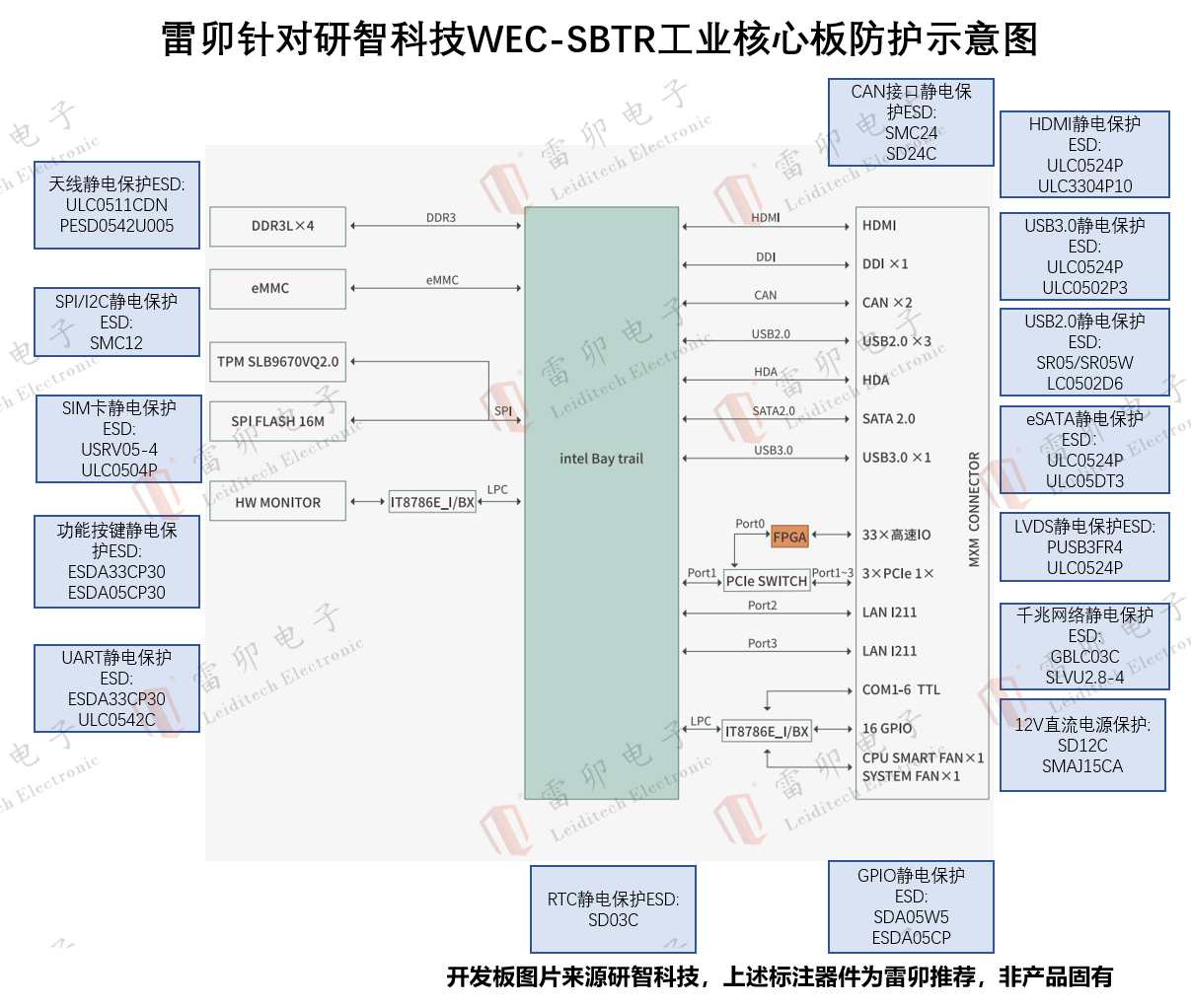

雷卯针对研智科技WEC-SBTR工业核心板防雷防静电方案
应用场景
研智科技 WEC-SBTR 系列核心板适用于工业控制、物联网网关、智能检测设备、嵌入式计算平台等场景，凭借多接口、高兼容性及工业级可靠性，满足工业环境下的产品方案评估与技术预研需求。
功能概述
| 类别 | 具体参数 | 说明 |
|---|---|---|
| CPU 品牌与核心 | 可选 Intel 赛扬 J1900（主频 2.42GHz，4 核 4 线程，热设计功耗 10W）、J1800（2.58GHz，2 核 2 线程）、凌动 E3845（1.91GHz，4 核 4 线程） | 低功耗高性能工业级 CPU 系列 |
| 内存 | DDR3L 1333MHz，最大容量 8GB，双通道 / 板贴设计，不支持 ECC | 内存配置 |
| 存储 | eMMC 存储可选 8/16/32GB | 存储介质 |
| 图形与显示 | 集成 Intel HD Graphics；显示接口支持 1 路 DP、1 路 HDMI（均最高 1920×1200@60Hz），支持双屏异显 | 高清显示与多屏拓展 |
三、扩展接口介绍
| 接口类型 | 具体接口 | 说明 |
|---|---|---|
| 以太网接口 | 2 路千兆以太网（10/100/1000Mbps 自适应，控制器 I211/I211） | 高速网络通信 |
| USB 接口 | 1 路 USB 3.0，3 路 USB 2.0 | USB 设备拓展与通信 |
| 串行通信接口 | 6 路 COM 接口，2 路 CAN 接口 | 工业级串行与总线通信 |
| IO 与高速接口 | 33 路高速 IO（由集成 FPGA 芯片提供），16 路 GPIO；3 路 PCIe 2.0×1 接口 | 数字 IO 与高速设备拓展 |
| 其他接口 | 1 路 SATA 接口，1 路 Intel HD 音频接口，1 路 SPI 接口；支持 TPM2.0、Watchdog、Smart Fan 功能 | 存储、音频、安全与监控功能 |
| 电源与环境 | 输入电压 DC 9-12V；工作温度 0-60℃，存储温度 - 40-85℃；外形尺寸 82mm×85mm | 工业级供电与环境适应性 |
雷卯专心为您解决防雷防静电的问题，有免费实验室供检测。开发板资料转自杭州研智科技。谢谢！
