【芯方案】基于中微爱芯AiP1649的新一代触摸显示按键三合一控制解决方案

为此，中微爱芯推出新一代触摸显示一体化控制方案。其核心器件AiP1649，将高精度触摸检测功能从主MCU中分离，并与15段×8位LED显示驱动、8路普通按键扫描一同集成于一颗芯片之中，实现“触摸+显示+按键”三合一的高度集成。该方案凭借更强大的驱动能力、更灵活的接口配置、更丰富的交互方式，为智能家电面板的设计提供了全面升级的优解。

• 集成度超高：触摸+显示+按键三合一，单芯片完成多任务，外围元件极少，布局更简洁
• 功能外置化：将触摸检测与按键扫描从主MCU中分离，有效释放I/O端口资源，提升系统设计灵活性与可扩展性
• 显示规格升级：支持15段×8位LED显示，8级辉度可调，明暗随心，视觉层次更丰富

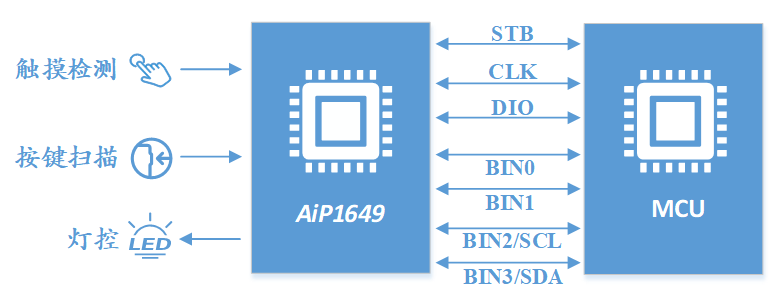

• 通信接口：采用三线串行接口（STB、CLK、DIO）进行显示控制、触摸参数配置与矩阵按键读取，通信协议简洁高效
• 双模触摸输出：触摸按键支持两线串行与四线并行两种输出模式

  -两线串行模式：16位数据帧，包含按键状态与校验和，支持唤醒主机功能

  -四线并行模式：4位二进制并行键值，BIN3同时作为唤醒信号，响应更迅速

• 普通按键扩展：集成8×1矩阵按键扫描，满足传统机械按键需求，触摸+按键双交互更灵活
• 多键触控可调：8个触摸按键通道，支持多键同时检测，触摸阈值、消抖次数、噪声值均可软件配置，适应不同场景
• 抗干扰高可靠：高抗干扰设计，告别误触，运行更稳定

  CS：10V静态、3V动态，

  EFT：4000V-100KHz/5KHz

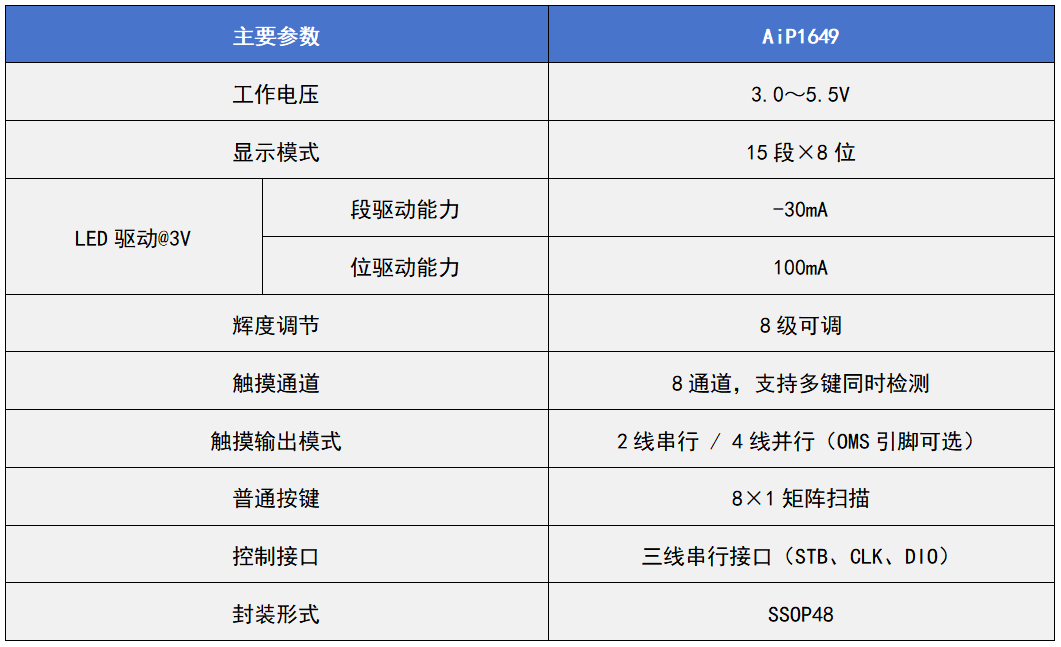

相比传统方案，AiP1649通过更高规格的集成设计，在单芯片内实现显示驱动、触摸检测、按键扫描三大功能，显著优化系统成本与PCB布局空间。芯片支持8级辉度调节，触摸阈值、消抖次数、噪声值等关键参数皆可软件灵活设定，同时内置最长按键时间检测与自动校准功能，确保长期使用稳定性。普通按键采用8×1矩阵扫描，满足多样化的交互需求。

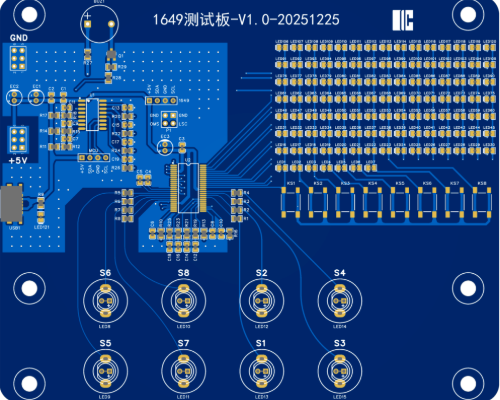

方案采用模块化设计，集成了显示驱动模块、触摸检测系统、按键扫描电路和标准通信协议，实现与主MCU的高效数据交互。通过精简外围电路与优化系统结构，该方案为各类家电面板提供了一站式、高可靠、易落地的完整解决方案。
