技术概述

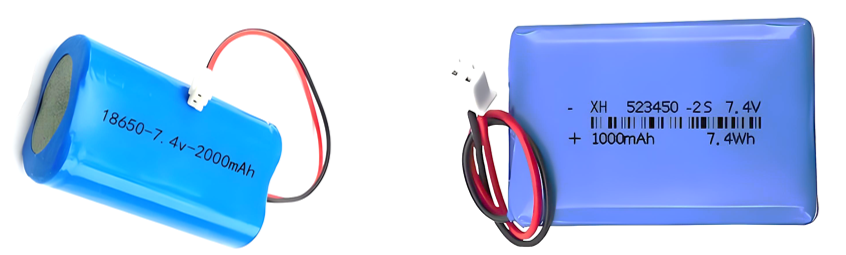

两节串联电池的电压特性（标称7.4V，满电8.4V，工作范围6V-8.4V） 典型应用场景：便携设备、蓝牙音箱、电动工具、无人机、矿灯等
充电管理芯片分类与选型

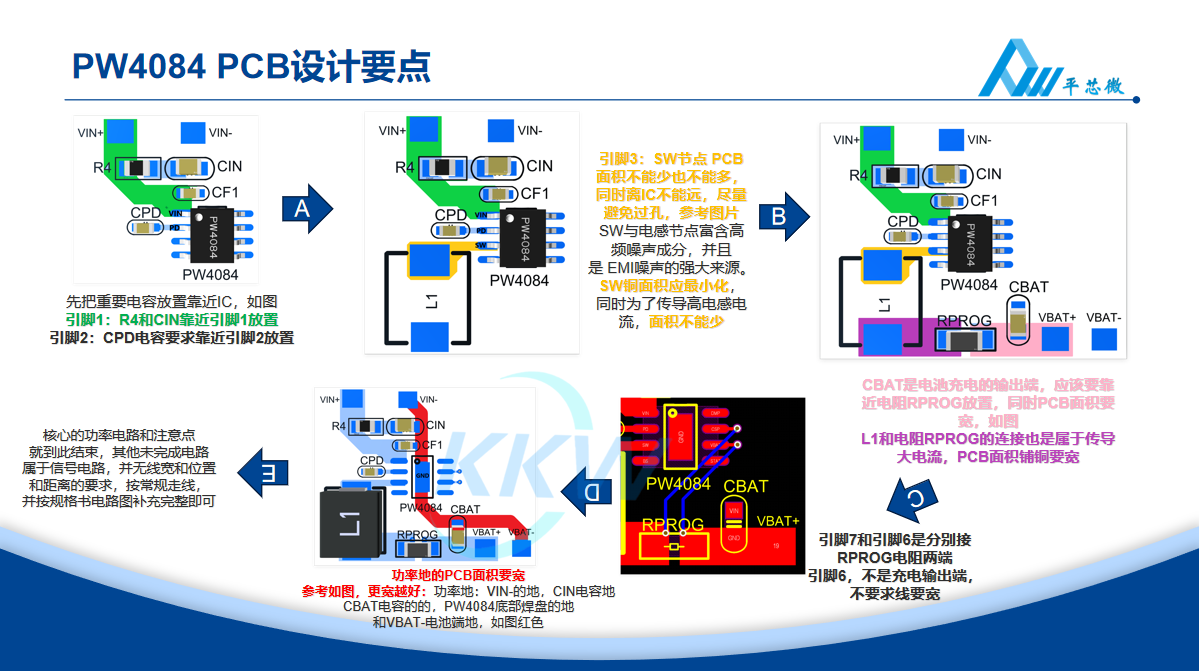

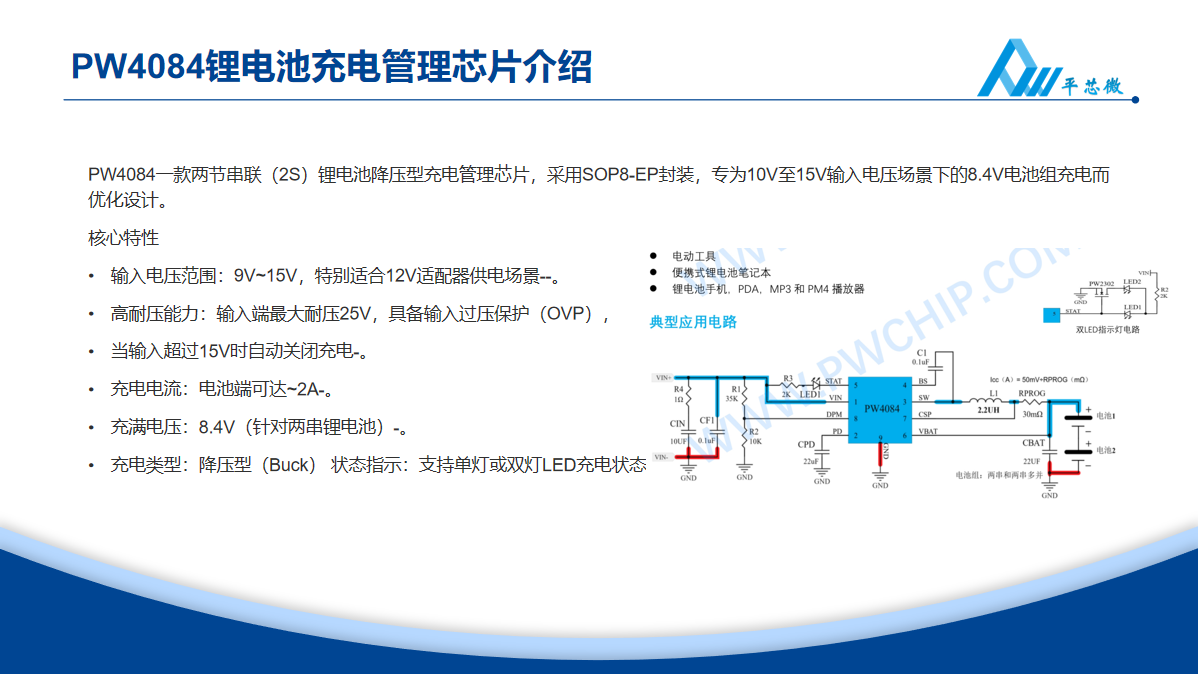

1，开关升压型（Boost）充电芯片 1.1,适用场景：5V USB输入升压至8.4V0.5A-1A充电 1.2,适用场景：5V USB输入升压至8.4V1A-2A充电 代表产品：PW4253（效率95%）、PW4584A (效率90%) 代表产品：PW4253 PW4253关键技术：同步整流效率（可达95%） 2，开关降压型（Buck）充电芯片 2.1,输入电压高于电池电压（12V-15V输入） 8.4V1A-2A充电 2.2, 输入电压高于电池电压（12V-24V输入） 8.4V1A-2A充电 代表产品：PW4084，PW4203 （PW4084性价比高） 代表产品：PW4242 3, 升降压型（Buck-Boost）充电芯片 适用场景：5V-20V宽输入电压，自动升降压，8.4V 2.4A充电 代表产品：PW4000 快充协议支持：PD/QC协议自适应协商（需搭配PW6606芯片）

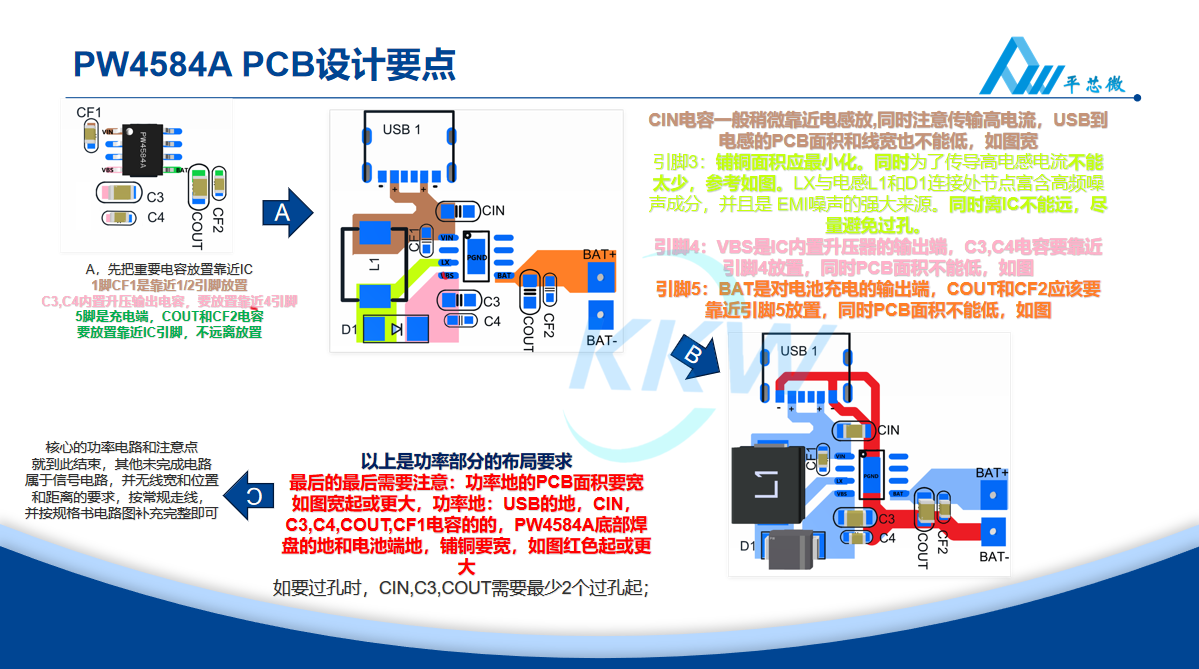

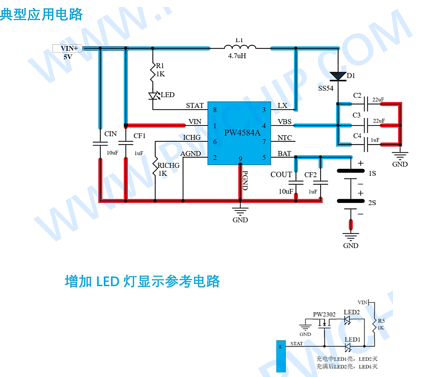

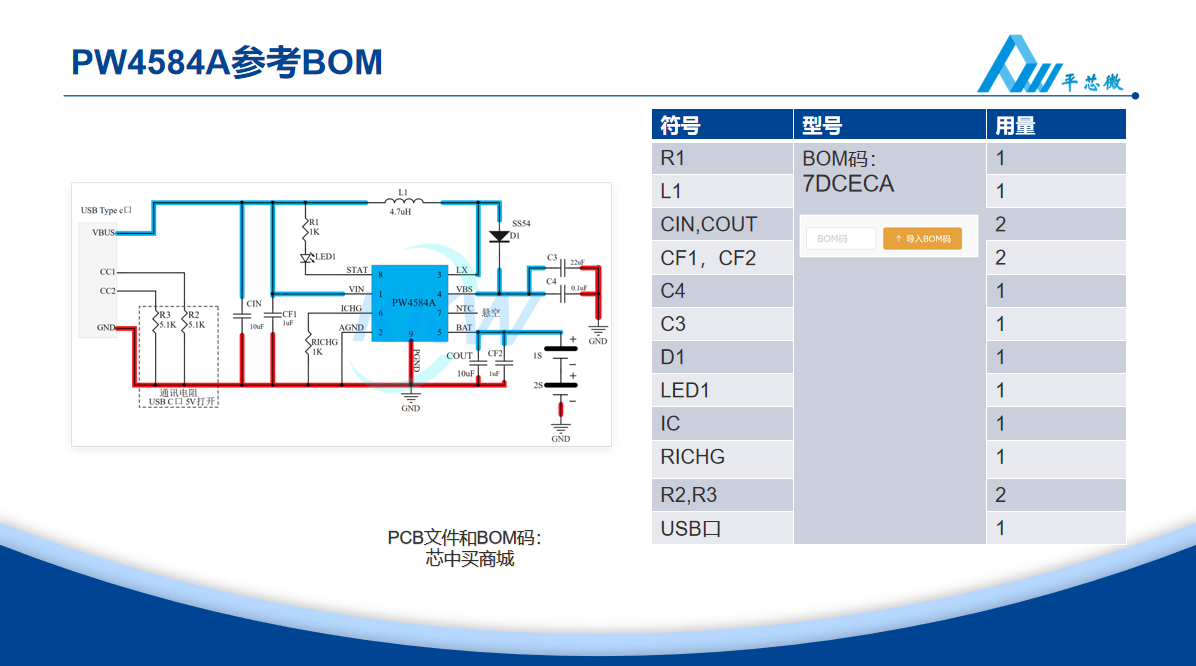

PW4584A锂电池充电管理芯片介绍
PW4584A一款两节串联（2S）锂电池升压型充电管理芯片，采用SOP8-EP封装，专为USB口输入5V电压场景下的8.4V电池组充电而优化设计。 核心特性 输入电压范围：3.6V~6V，特别适合5V USB充电器供电场景--。 高耐压能力：输入端最大耐压30V，具备输入过压保护（OVP），当 输入超过6V时自动关闭充电-。 充电电流：电池端0.6A~1A。
充满电压：8.4V（针对两串锂电池）。 充电类型：升压型（Boost） 状态指示：支持单灯或双灯LED充电状态指示-。

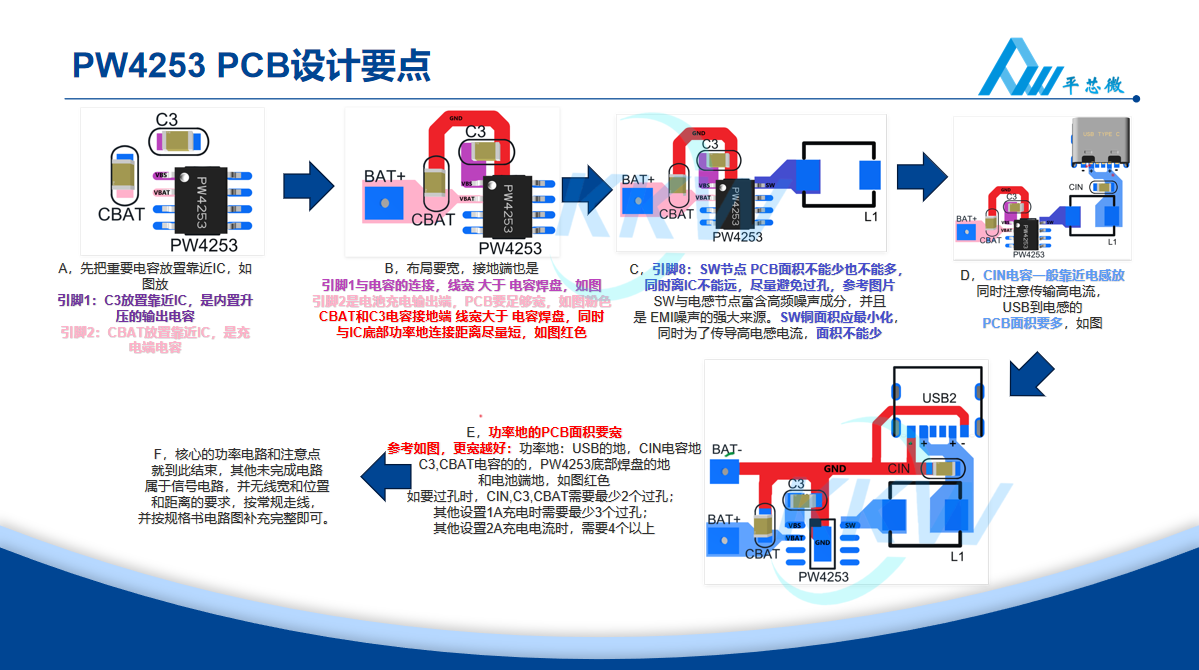

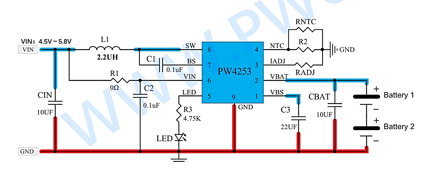

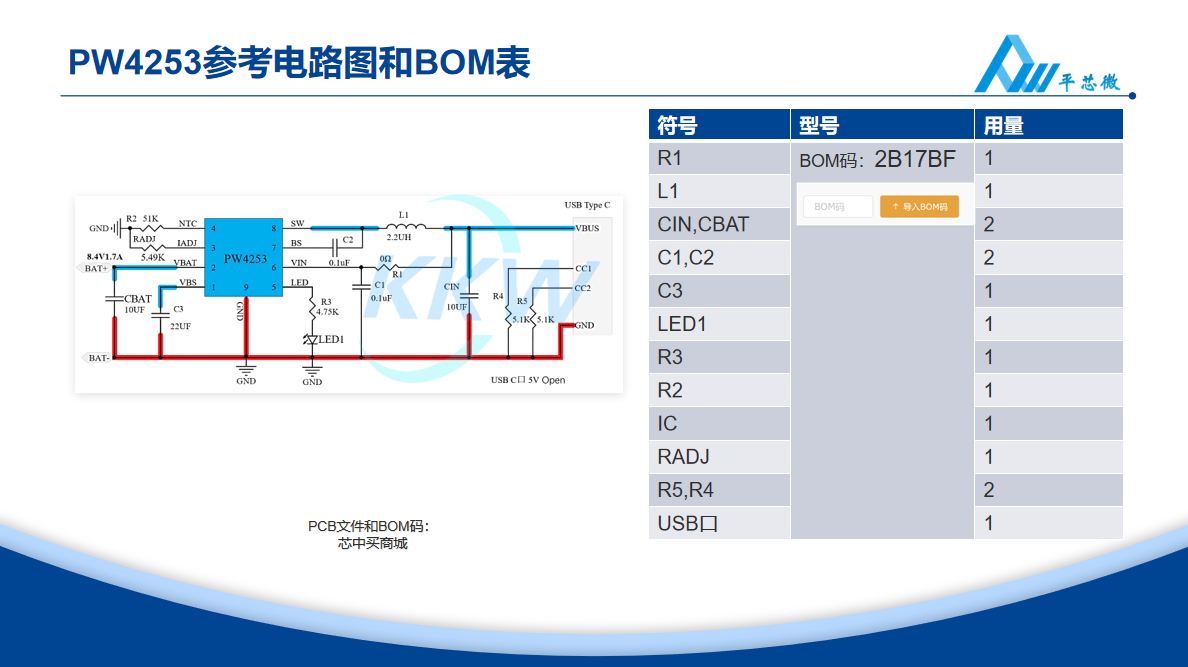

PW4253锂电池充电管理芯片介绍

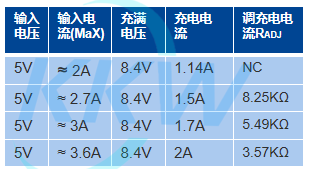

PW4253一款两节串联（2S）锂电池升压型充电管理芯片，采用SOP8-EP封装，专为USB口输入5V电压场景下的8.4V电池组充电而优化设计。 核心特性 输入电压范围：4.5V~5.8V，特别适合5V USB充电器供电场景--。 高耐压能力：输入端最大耐压18V，具备输入过压保护（OVP），当输入超过6V时自动关闭充电-。 充电电流：电池端1.1A~2A。
充满电压：8.4V（针对两串锂电池） 充电类型：升压型（Boost） 状态指示：支持单灯LED充电状态指示。
