15W充电器方案开发:CX7503BC + CX7537B 极简外围设计

57分钟前
46
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

做5V3A充电器的工程师,最怕的往往不是性能,而是一张越拉越长的 BOM 表:光耦、TL431、次级反馈环路……每多一颗料,就是多一道贴片、多一处失效风险,量产良率和成本全捏在料号数量上。15W这档功率,客户要的是够用、够小、够便宜——能不能把外围压到极致,基本决定了这套方案有没有量产价值。

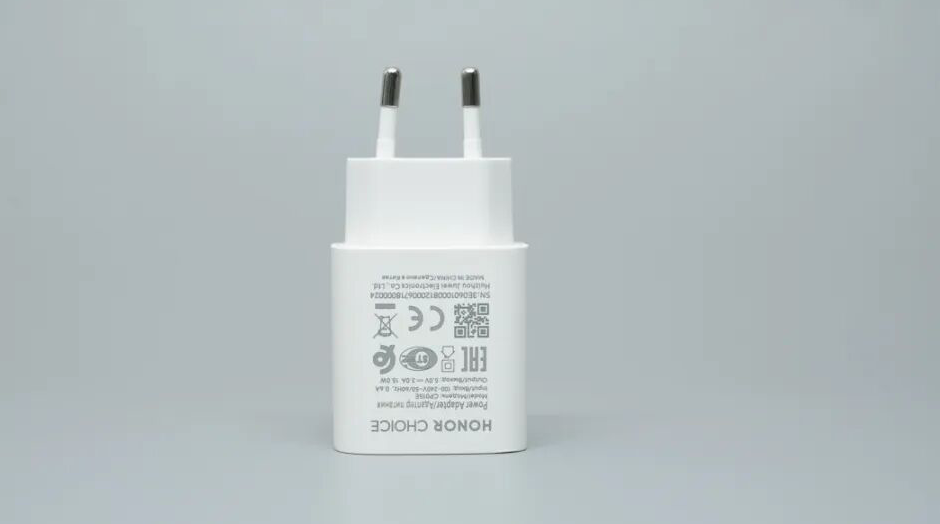

HONOR CHOICE是荣耀亲选面向海外市场推出的一款 15W 欧规充电器:单 USB-A接口、5V3A 输出,实测仅支持 DCP 协议,不含任何快充协议。内部采用诚芯微CX7503BC准谐振原边反馈主控搭配CX7537B同步整流——得益于这套同厂同封装的套片方案,外围元件大幅精简,单块 PCBA 即可完成全部设计,开发难度与系统成本一并压下来。

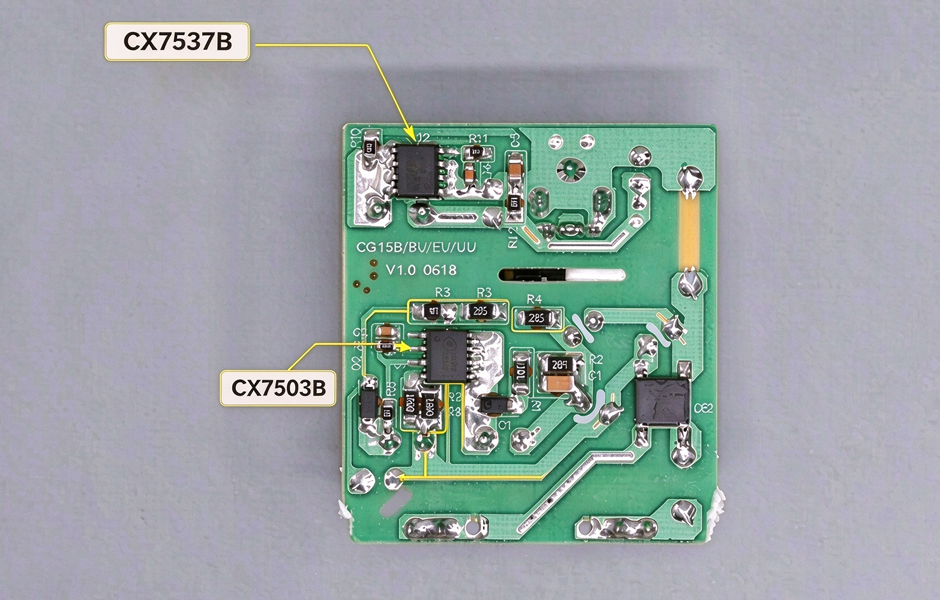

诚芯微的 15W 整板参考方案,用 CX7503BC + CX7537B 两颗芯片,就把外围、待机、合规这几件麻烦事一次解决:初级原边主控CX7503BC 内置650V功率管,次级同步整流CX7537B内置40V功率管。整套板子省掉了光耦、TL431和次级反馈环路,外围元件大幅减少,验证和贴片都更省事。方案的输入输出与拓扑规格如下:

项 目 规 格
输入电压 90–264VAC 全电压(欧规版标称 100–240V~ )
输出电压/ 电流 5V / 3A , 15W
输出接口 单 USB-A ( DCP 协议)
拓扑 准谐振( QR )反激 + 原边反馈( PSR )+次级同步整流( SR )
初级主控 CX7503BC(内置高压 MOS ,SOP-8L )
次级整流 CX7537B(内置 40V MOS ,SOP-8L )
能效 待机<75mW ,满足六级能效 Level6与欧洲节能标准 Eur2.0

CX7503BC属于CX7503BX系列中的BC档,是一颗集成了高压功率 MOSFET 的准谐振原边反馈芯片。原边反馈(PSR)的思路是:通过辅助绕组采样来推算输出电压,因此不需要光耦和TL431,次级也无需独立的反馈与补偿电路。其关键参数(依据CX7503BX 规格书Rev1.1)包括:

内置功率MOS:BC 档导通阻抗Rds(on) 2.2Ω,Drain 耐压≥650V

输出精度:恒压±2%、恒流±4%

待机功耗<75mW;PWM/PFM 混合工作,全负载范围内无音频噪声

内置抖频技术,分散噪声频谱、改善EMI

可调式线损补偿;内置线路电压与初级绕组电感补偿(可补偿±10% 原边电感量偏差)

软启动、前沿消隐(LEB 500ns)、逐周期限流(OCP)、输出二极管短路保护

欠压锁定(UVLO)、过压保护(OVP)、VDD 箝位34.5V(典型)

工作环境−40~125℃,最高工作频率120kHz,SOP-8L封装

BC档适用功率:全电压16.5W / 单电压20W(15W 应用留有充足裕量)

CX7537B是一颗集成了 40V 耐压功率 MOSFET 的次级同步整流芯片,用来替换反激变换器里的续流二极管。它实时检测内置MOS 的源漏电压(VD−VS)来决定开关状态:当漏端比源端低约0.26V 时立即开通,导通后由线性驱动把Drain 电压维持在约−40mV,显著降低导通损耗;电流接近零、电压回到约−12mV 时关断。其关键参数(依据CX7537B 规格书Rev2.1)包括:

兼容DCM 与QR 反激,最高开关频率100kHz

开启消隐0.6μs、关断消隐1.6μs;二次侧断续判定+ 防谐振误动作逻辑,避免误开通

VCC 欠压保护(UVLO,上升阈值2.5V 典型)与过压钳位

工作温度−40~150℃,ESD(HBM)6kV,SOP-8L 封装

典型应用:充电器、电源适配器、机顶盒电源、各类辅助电源

在电路架构与布板上有几个要点值得注意:

省光耦 / TL431:PSR 架构下,FB 脚的分压网络同时承担输出电压采样与线损补偿,外围进一步精简。

初次级隔离:变压器实现隔离,原副边之间留足爬电距离,配合Y 电容满足安规。

注胶固定:量产经验上,PCBA 元件之间填充导热胶,既提升机械强度也改善导热,适合海外运输与长期通电场景。

布局顺序:输入滤波→ 变压器→ 次级固态电容滤波→ USB-A 输出,信号与功率回路尽量短。

下表为同方案量产案例中的典型物料,供选型参考(第三方被动件按规格描述,核心两颗为诚芯微器件):

位置 器件 规格
输入 贴片保险丝 250V / 2A ,过流保护
输入 工字电感 外套热缩管绝缘
输入 整流桥 1000V / 2A 软恢复桥(利用其较软恢复曲线降低谐波振荡)
输入 高压滤波电容 400V / 15μF ×2
功率级 变压器 反激,约 15W 设计
安规 Y 电容 跨初次级安规电容
初级 CX7503BC 原边主控,内置650V MOS ,SOP-8L
次级 CX7537B 同步整流,内置 40V MOS ,SOP-8L
输出 滤波电容 6.3V / 820μF 固态电容
输出 USB-A 母座 白色胶芯

HONOR CHOICE USB-A充电器这套方案最终给客户带来的价值可以归纳成三点:

省成本、快上市:极简外围降低BOM 与贴片工序,缩短方案验证周期,适合需要快速抢占市场的充电器工厂。

过全球法规:待机<75mW + 六级能效Level 6 + Eur2.0,轻松应对CE / EAC 等安规与节能要求。

已量产验证:同芯片组合已用于多款量产充电器,例如HONOR CHOICE USB-A 充电器(充电头网《拆解报告:HONOR CHOICE USB-A 充电器》中的15W 欧规机型),以及Tronic 双口35W 充电器中的15W USB-A 一路(详见诚芯微官网客户案例)。

问:15W 充电器方案选型主要看哪些参数?

答:小功率适配器量产拼三点——外围元件数量、待机功耗、能否过全球节能法规。CX7503BC + CX7537B 组合通过原边反馈(PSR)省掉光耦与TL431,待机<75mW,满足六级能效Level 6 与欧洲标准Eur2.0,适合充电器工厂快速验证、抢占市场。

问:HONOR CHOICE USB-A 充电器用的什么电源方案?

答:充电头网《拆解报告:HONOR CHOICE USB-A充电器》显示,这款15W 欧规充电器采用诚芯微CX7503BC(初级主控,内置650V MOS)+ CX7537B(次级同步整流,内置40V MOS)方案,两芯均内置功率管,外围极简、注胶固定,是15W 充电器方案的典型量产案例。

问:为什么这套15W充电器方案的外围这么少?

答:CX7503BC采用原边反馈(PSR),通过辅助绕组采样推算输出电压,因此无需光耦和TL431,次级也无需独立反馈与补偿电路;CX7537B 内置同步整流MOS,直接替换续流二极管。两颗集成度高,整体省掉了光耦、TL431 和次级反馈环路,验证与贴片都更省事。

详情请咨询官方客服:19129316405,诚芯微科技官网:www.cxwic.com
