基于恩智浦Kinetis KM1x的智能电源插座解决方案_电路方案

工业 - 楼宇和家居自动化 - 智能电源插座

能源行业面临着资源有限和需求旺盛等问题，在复杂的能源管理和配电流程中寻求更高的效率，同时提供良好的消费体验。为了实现更好的服务和更智能、精简的流程，能源供应商需要可靠的实时数据访问。

智能插头控制与之相连的设备的能源供应。该设备使用ZigBee™接口连接到网关，您可以在其中发送命令以打开/关闭或查看与其连接的设备的功耗。

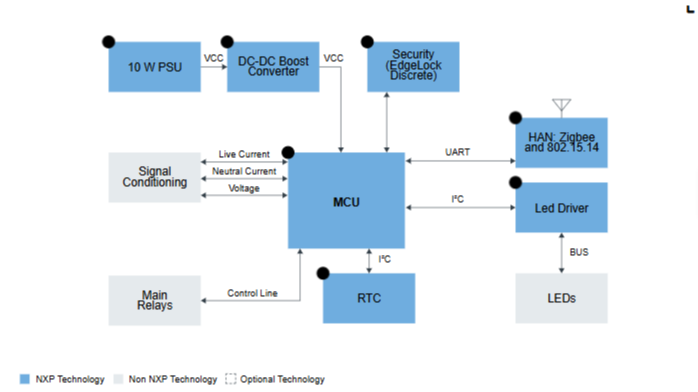

方框图信息：智能插头

方框图信息：智能插头

MCU

KM1x:

Kinetis KM1x-50 MHz，主流精确计量微控制器，基于ARM® Cortex®-M0+内核

能源管理

PCA9410_9410A:

TEA1721DT:

适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz

Power Management

PCA9410_9410A:

3.0 MHz, 500 MA, DC/DC升压转换器

TEA1721DT:

适用于5 W应用、集成功率MOSFET通过高压启动的反激控制器，f~burst = 1270 Hz

无线

JN5169:

ZigBee和IEEE802.15.4无线微控制器，具有512 kB闪存，32 kB RAM

外设

PCA9955BTW:

PCF2129:

具有备用电池功能的准确RTC

Peripherals

PCA9955BTW:

16通道Fm+ I²C总线57mA/20V恒定电流LED驱动器

PCA2131:

面向汽车应用的纳米功率高精度实时时钟，带集成石英晶体

安全性(独立EdgeLock)

SE050:

EdgeLock® SE050：即插即用安全芯片系列——具备高灵活性的增强物联网安全解决方案

文档：应用笔记 Kinetis和ColdFire+ MCU功耗管理

所有相关技术文档可下载附件查看

基于恩智浦Kinetis KM1x的智能电源插座解决方案
