恩智浦个人糖尿病管理器(PDM)解决方案_电路方案

工业 - 医疗保健 - 个人糖尿病管理器(PDM)

恩智浦PDM解决方案是一个安全、优化和高集成度的平台，旨在控制个人胰岛素泵。

该系统架构采用多协议MCU，集成BLE 5.4、Wi-Fi 6、安全子系统及LCD控制器。为了确保设备的连续运行，并简化印刷电路板(PCB)设计和物料清单(BOM)，它包含一个具有电池充电和测量功能的电源管理集成电路(PMIC)。为增强连接，配备了近场通信(NFC)读卡器，便于与NFC泵进行配对。但建议使用安全芯片来保护敏感数据，并遵守严格的安全标准。

恩智浦承诺长期供货支持，满足医疗保健行业的要求，契合各地区供应链需求，并与计划将产品推向市场的原始设计制造商(ODM)开展合作。

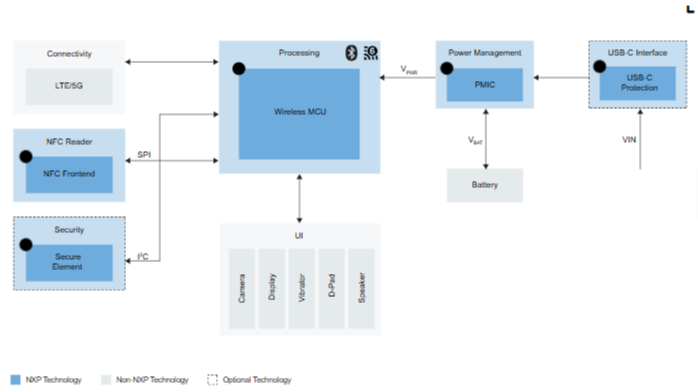

方框图信息：PDM

MCU

RW610:

无线MCU，带内置3频：1x1 Wi-Fi®6+ Bluetooth® Low Energy 5.4射频单元

PMIC

PCA9420-PCA9421:

面向低功耗应用的PMIC

PCA9422:

PCA9422：超低功耗充电器+i.MX RT500/RT600/RT700的电量计量PMIC

NFC读卡器

PN5190:

NFC前端支持具有挑战性的射频环境进行支付、物理访问控制

PN7160:

带集成固件和NCI接口的NFC即插即用控制器

安全芯片

SE051:

EdgeLock® SE051：久经考验且易于使用的物联网安全解决方案，支持升级和自定义小程序

SE052F:

EdgeLock® SE052F：经过FIPS 140-3 L3认证的安全芯片

USB-C保护

NX20P0477:

USB Type-C CC Smart Protection

参考设计

RW612的FRDM开发板

FRDM-RW612是一款紧凑且可扩展的开发板，专为使用MCUXpresso Developer Experience对RW61x系列无线MCU进行快速原型开发而设计。

FRDM-RW612

PCA9420评估板

PCA9420用于评估恩智浦PCA9420UK/PCA9420BS。PCA9420UK/PCA9420BS是高集成度的电源管理IC(PMIC)，旨在为低功耗微控制器应用或其它类似应用提供完整的电源管理解决方案。

PCA9420UK-EVM

EdgeLock® SE051开发套件

OM-SE051ARD是面向EdgeLock SE051物联网安全芯片产品系列的灵活且易于使用的开发套件。

OM-SE051ARD

PNEV5190MB NFC-Module

PNEV5190MB NFC-Module是一款快速原型制作板，可使用PN5190B1EV前端IC实现高端NFC技术的低风险集成。

PNEV5190MB

所有相关技术文档可下载附件查看

恩智浦个人糖尿病管理器(PDM)解决方案
