【意法半导体(ST)】后视摄像头整体解决方案

一、核心功能与架构

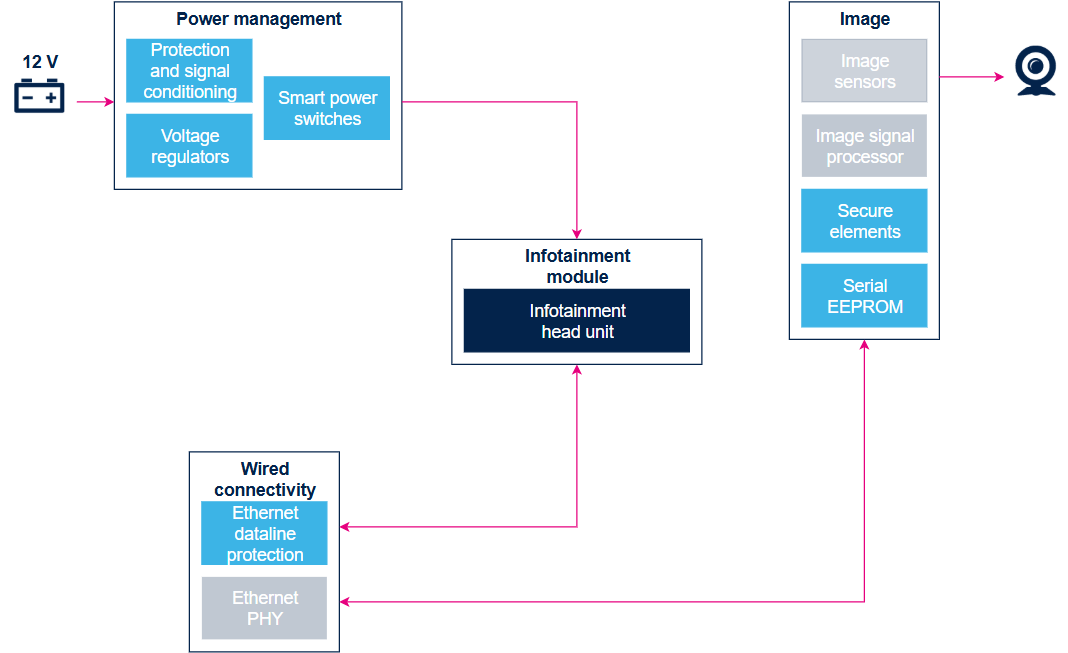

后视摄像头系统由电源管理、图像采集处理、有线连接和信息娱乐显示四大模块协同工作（系统架构见文末示意图）：

· 电源管理：12V 车载电源经保护与信号调理电路、智能功率开关和电压调节器，为图像模块和信息娱乐模块提供稳定供电。L5965 作为可配置电源管理 IC，集成多路 Buck 预稳 / 后稳器、Boost、LDO 及精密电压基准源，灵活适配摄像头各子系统的不同上电时序与电压需求。

· 图像采集与处理：图像传感器采集车后画面，经图像信号处理器（ISP）完成图像处理；安全元件（Secure Elements）保障数据安全与身份认证，串行 EEPROM 存储配置参数与校准数据。

· 有线连接：处理后的视频数据经以太网数据线保护电路和以太网 PHY 传输至车内网络，保障高速视频信号的可靠传输与抗干扰能力。

· 信息娱乐显示：视频信号最终传输至信息娱乐主机（Infotainment Head Unit），在中控屏上实时显示车后画面，为驾驶员提供倒车辅助。

二、核心物料推荐与优势

1. L5965 可配置电源管理 IC（电源核心）

• 核心参数：专为汽车视觉和雷达系统设计的多重电压调节器；集成两路电池兼容 Buck 预稳器（其中一路为控制器型）、两路内置补偿 Buck 后稳器、一路 Boost、一路 LDO 及一路精密电压基准源；灵活可配置的电源时序与输出电压；支持符合汽车安全完整性等级（ASIL）要求的应用。
• 推荐型号：L5965。
• 方案价值：作为意法半导体为 ADAS 摄像头准备的首选电源解决方案，L5965 单芯片集成多路稳压器，减少外围器件、简化电源树设计；灵活可配置的电源方案适配图像传感器、ISP、安全元件等不同子系统的上电需求；ASIL 支持满足后视摄像头的功能安全要求，是系统稳定运行的电源核心。

2. 图像传感器与图像信号处理器（视觉采集）

• 核心参数：图像传感器采集车后实时画面，图像信号处理器（ISP）完成图像预处理与优化，输出符合车载视频传输标准的视频流。
• 方案说明：图像传感器与 ISP 为后视摄像头的视觉采集核心，需满足车载宽动态范围、低照度成像与实时性要求；具体选型根据系统分辨率、帧率与成本需求确定（系统框图中标注为 Image sensors 与 Image signal processor）。
• 方案价值：高质量的图像采集与处理直接决定后视画面的清晰度与实时性，为驾驶员提供可靠的倒车辅助，避免意外碰撞、减少后方盲点。

3. 安全元件与串行 EEPROM（安全与存储）

• 核心参数：安全元件（Secure Elements）提供硬件级加密、身份认证与数据完整性校验；串行 EEPROM 非易失性存储配置参数与传感器校准数据。
• 方案说明：以上器件在系统框图中归属 Image 模块，与图像传感器、ISP 协同工作。
• 方案价值：安全元件防止视频数据被篡改或未授权访问，满足车载网络安全要求；EEPROM 保障配置参数与校准数据在断电后不丢失，确保摄像头每次上电后以正确参数工作。

4. 以太网 PHY 与数据线保护（车载通信）

• 核心参数：以太网 PHY 实现高速视频数据的物理层传输，以太网数据线保护电路提供 ESD、过压与共模干扰防护，保障视频信号在复杂车载电磁环境下的可靠传输。
• 方案说明：以上器件在系统框图中归属 Wired connectivity 模块，连接图像模块与信息娱乐主机。
• 方案价值：后视摄像头的实时视频流对传输延迟和可靠性要求高，以太网连接保障高清视频信号稳定传输至信息娱乐主机；数据线保护器件防止静电与过压损坏通信接口，提升系统在车载环境下的长期可靠性。

5. 智能功率开关与保护电路（电源前端）

• 核心参数：智能功率开关实现电源通路的智能控制与故障诊断，保护与信号调理电路对 12V 车载输入进行过压、反接、浪涌防护与信号调理。
• 方案说明：以上器件在系统框图中归属 Power management 模块，位于 12V 输入与 L5965 电压调节器之间。
• 方案价值：车载 12V 电源环境复杂，存在电压波动、负载突降与反接风险；智能功率开关与前端保护电路保障后级 L5965 及图像模块的供电安全，提升系统整体可靠性。
