方案介绍
机械硬盘（HDD）使用磁性存储技术，自 20 世纪 60 年代初以来一直是主流的计算机大容量数据存储设备，至今仍广泛应用于服务器与数据中心。对于数据中心而言，HDD 的主要优点和关键选择标准是高容量、低成本（每比特）和长期数据保持。二十多年来，意法半导体在 HDD 模拟 ASIC（专用集成电路）和电源管理解决方案的设计与制造领域始终保持领先地位，同时还为现代硬盘架构提供广泛的先进产品，如电子熔丝（eFuse）、温度传感器和压力传感器，为 HDD 系统的稳定运行与数据安全提供完整硬件支撑。
一、核心功能与架构

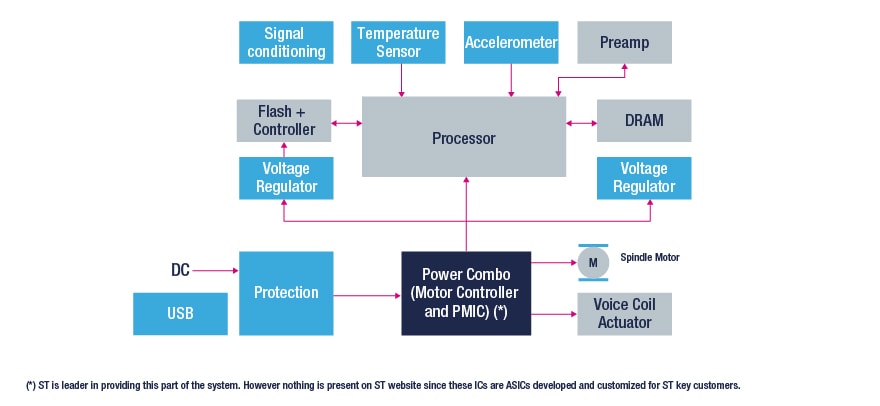

HDD 系统通过多模块协同，实现高精度数据读写、电机控制与可靠运行（系统架构见文末示意图）：
· 数据读写与处理：处理器（Processor）配合闪存控制器（Flash + Controller）与 DRAM 缓存，经前置放大器（Preamp）与信号调理电路（Signal conditioning）完成磁头信号的放大、调理与数据编解码，实现高精度数据读写。
· 电机驱动与控制：Power Combo（集成电机控制器与电源管理 IC PMIC）驱动主轴电机（Spindle Motor）与音圈执行器（Voice Coil Actuator），实现盘片高速旋转与磁头精准定位，是 HDD 机械运动的核心。
· 电源管理：电压调节器（Voltage Regulator）与 Power Combo 内置 PMIC 协同，为处理器、电机驱动、传感器等各子系统提供稳定供电；DC 输入经保护电路（Protection）进入系统，保障电源安全。
· 传感与状态监测：集成温度传感器（Temperature Sensor）与加速度计（Accelerometer），实时监测硬盘内部温度与振动 / 冲击状态，为过热保护、跌落检测与运行状态预警提供数据支撑。
· 接口与系统保护：支持 USB 等接口，经保护电路与系统连接；电子熔丝（eFuse）为 HDD/SSD 阵列提供过流、过压与热插拔保护，激活后无需更换，可重复使用。
· 定制化 ASIC：ST 为关键客户定制开发 HDD 模拟 ASIC（Preamp、信号调理）与 Power Combo（电机控制器 + PMIC），在该领域处于行业领先地位。
二、核心物料推荐与优势
1. HDD 模拟 ASIC（前置放大与信号调理）
- 核心参数：集成前置放大器（Preamp）与信号调理电路，针对磁头微弱信号进行低噪声放大与高精度调理，适配 HDD 高密度数据读写需求。
- 方案说明：该类 IC 为意法半导体为关键客户定制开发的专用模拟 ASIC，ST 在该领域拥有二十多年设计与制造经验，处于行业领先地位；具体型号因客户定制未在官网公开。
- 方案价值：低噪声、高精度的信号调理直接决定 HDD 的数据读写可靠性与存储密度，是高密度 HDD 的核心模拟器件。
2. Power Combo（电机控制器 + PMIC）
- 核心参数：集成电机控制器（Motor Controller）与电源管理 IC（PMIC）于单芯片，驱动主轴电机与音圈执行器，同时为系统各子系统提供多路供电管理。
- 方案说明：该类 IC 同样为意法半导体为关键客户定制开发的专用产品，ST 在 HDD 电源管理与电机控制领域处于领先地位；具体型号因客户定制未在官网公开。
- 方案价值：高度集成的电机控制与电源管理方案减少外围器件、简化 PCB 布局、降低系统功耗与成本，是 HDD 机械运动与供电管理的核心集成器件。
3. 电子熔丝 eFuse（HDD/SSD 阵列与系统保护）
- 核心参数：集成控制回路与低导通电阻电源开关的电子熔断器，支持固定或可调过流保护、软启动、欠压锁定、过压钳位与热停机，激活后无需更换、可重复使用；覆盖 3.3V、5V、12V 及 8~48V 宽电压轨。
- 推荐型号：STEF01（8~48V 通用可编程 eFuse）、STEF05S / STEF12S（5V / 12V 数据存储专用）、STEF4S（3.3V / 5V 线路 eFuse）、STEF512（5V+12V 双通道 eFuse）、STEF033（3.3V 主轨精密保护）。
- 方案价值：为 HDD/SSD 阵列、服务器热插拔与附加卡提供快速、精准的过流 / 过压保护，替代传统保险丝，激活后无需更换，显著提升系统可靠性与可维护性。
4. 温度传感器（过热保护与状态监测）
- 核心参数：高精度数字温度传感器，支持 I2C / SMBus 接口，宽工作温度范围，低功耗设计。
- 推荐型号：STTS22H（-10°C~+60°C 范围内精度达 0.5°C）、STTS751（高精度宽温区）。
- 方案价值：实时监测 HDD 内部温度，为过热保护、风扇调速与运行状态预警提供精准数据，保障硬盘在安全温度范围内长期稳定运行。
5. 压力传感器（高度与环境监测）
- 核心参数：防水型绝对压力传感器，可检测高度变化与环境气压，支持数字输出，低功耗设计。
- 推荐型号：LPS2 系列（防水型绝对压力传感器，气压计）。
- 方案价值：监测硬盘所处环境的气压与高度变化，为数据中心环境监测、密封检测与高度补偿提供数据支撑，扩展 HDD 的环境感知能力。
