方案介绍
利用环境中的能量来供热和制冷并不是什么新概念 —— 第一台热泵安装于 20 世纪上半叶。但现代热泵比其前身更高效、更小巧，当然也更智能。为减少二氧化碳排放，需要用热泵等更可持续的供暖系统，取代燃气和燃油锅炉等传统供暖系统。
面向家用热泵，英飞凌提供以 iMOTION™ 为代表的即用型电机控制与功率器件方案，在提供应用灵活性的同时，实现智能、高效率、紧凑外形、智能电源设计、减少二氧化碳排放、减少损耗与高可靠性等目标。
一、核心功能与架构

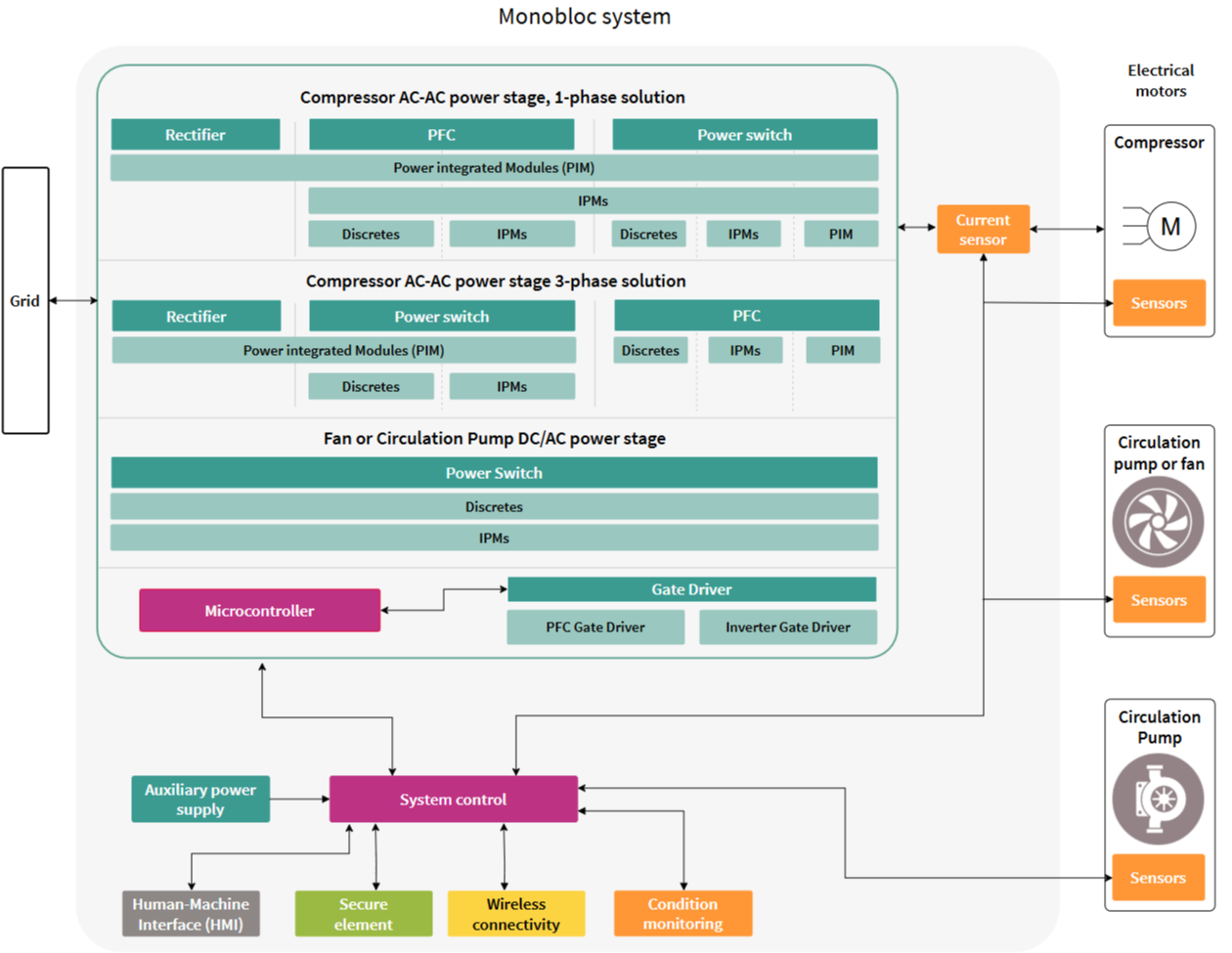

家用热泵多采用整体式（Monobloc）系统，由电网供电，经压缩机功率级驱动压缩机，并以风机 / 循环泵功率级驱动风机或循环泵，系统控制统筹变频、传感与联网（系统架构见文末示意图）。
· 压缩机 AC-AC 功率级 —— 单相方案：由整流器（Rectifier）、PFC 与功率开关（Power switch）构成，采用功率集成模块（PIM）、IPM 与分立器件（Discretes）等多种实现方式，适配单相市电的家用机型。
· 压缩机 AC-AC 功率级 —— 三相方案：由整流器、功率开关与 PFC 构成，同样采用 PIM、IPM 与分立器件，适配三相供电机型。
· 风机或循环泵 DC/AC 功率级：以功率开关、分立器件与 IPM 驱动风机或循环泵。
· 电机控制与栅极驱动：微控制器配合栅极驱动器（含 PFC 栅极驱动与逆变器栅极驱动），实现压缩机、风机与循环泵的高效变频控制。
· 系统控制：辅助电源为控制电路供电，并集成人机界面（HMI）、安全单元（Secure element）、无线连接（Wireless connectivity）与状态监测（Condition monitoring）；电流传感器与各传感器采集运行数据。
二、核心物料推荐与优势
1. iMOTION™ 电机控制平台（即用型控制）
- 推荐产品：iMOTION™ 电机控制方案。
- 产品特点：即用型电机控制，兼具应用灵活性，集成控制与驱动。
- 方案价值：缩短热泵压缩机变频控制的开发周期，以成熟平台实现高效率、低损耗运行。
2. 功率集成模块（PIM）/ IPM（压缩机功率级）
- 产品特点：面向压缩机 AC-AC 功率级的 PIM 与 IPM，覆盖单相与三相方案。
- 方案价值：以集成化模块实现紧凑外形与高功率密度，减少损耗、提高可靠性，适配现代热泵的小型化需求。
3. 分立器件与功率开关（灵活功率配置）
- 产品特点：分立器件（Discretes）与功率开关，配合 PIM/IPM 构成功率级。
- 方案价值：为不同功率等级与拓扑提供灵活的功率器件选择，便于按机型扩展。
4. PFC 与栅极驱动器（高效功率变换）
- 产品特点：PFC 级与 PFC / 逆变器栅极驱动器。
- 方案价值：实现功率因数校正与高效变频驱动，提升整机能效、降低损耗。
5. 辅助电源
6. 传感与状态监测
- 产品特点：电流传感器与各电机 / 系统传感器，配合状态监测。
- 方案价值：实时监测压缩机、风机与循环泵运行，支撑高效控制与故障诊断，提升可靠性。
7. 连接、安全与人机交互
- 产品特点：无线连接、安全单元、HMI 与状态监测。
- 方案价值：支持热泵智能联网与远程控制，安全单元保障数据与通信安全，HMI 提升使用体验。
产品优势（原文提炼）
智能・高效率・紧凑的外形尺寸・智能的电源设计・减少二氧化碳排放・减少损耗・高可靠性
参考文档与设计资源
· 文章（Article）：iMOTION™ - ready-to-use motor control combined with application flexibility。
· 应用演示（Application Demo）：Auxiliary power supply in home appliances。
