方案介绍
经济增长和气温升高是全球用电量增长的重要驱动力。商用暖通空调（C-HVAC）系统功率范围为 3kW 到 75kW，可保持舒适的温度、稳定的湿度以及较高的室内空气质量。制定更高的冷却效率标准，将有助于减少排放和降低成本。
面向 C-HVAC 应用，方案具有功率规格可灵活扩展、降低系统整体成本、缩短产品上市时间、能效等级进一步提升、可靠性全面优化、产品阵容丰富多样等优势。
一、核心功能与架构

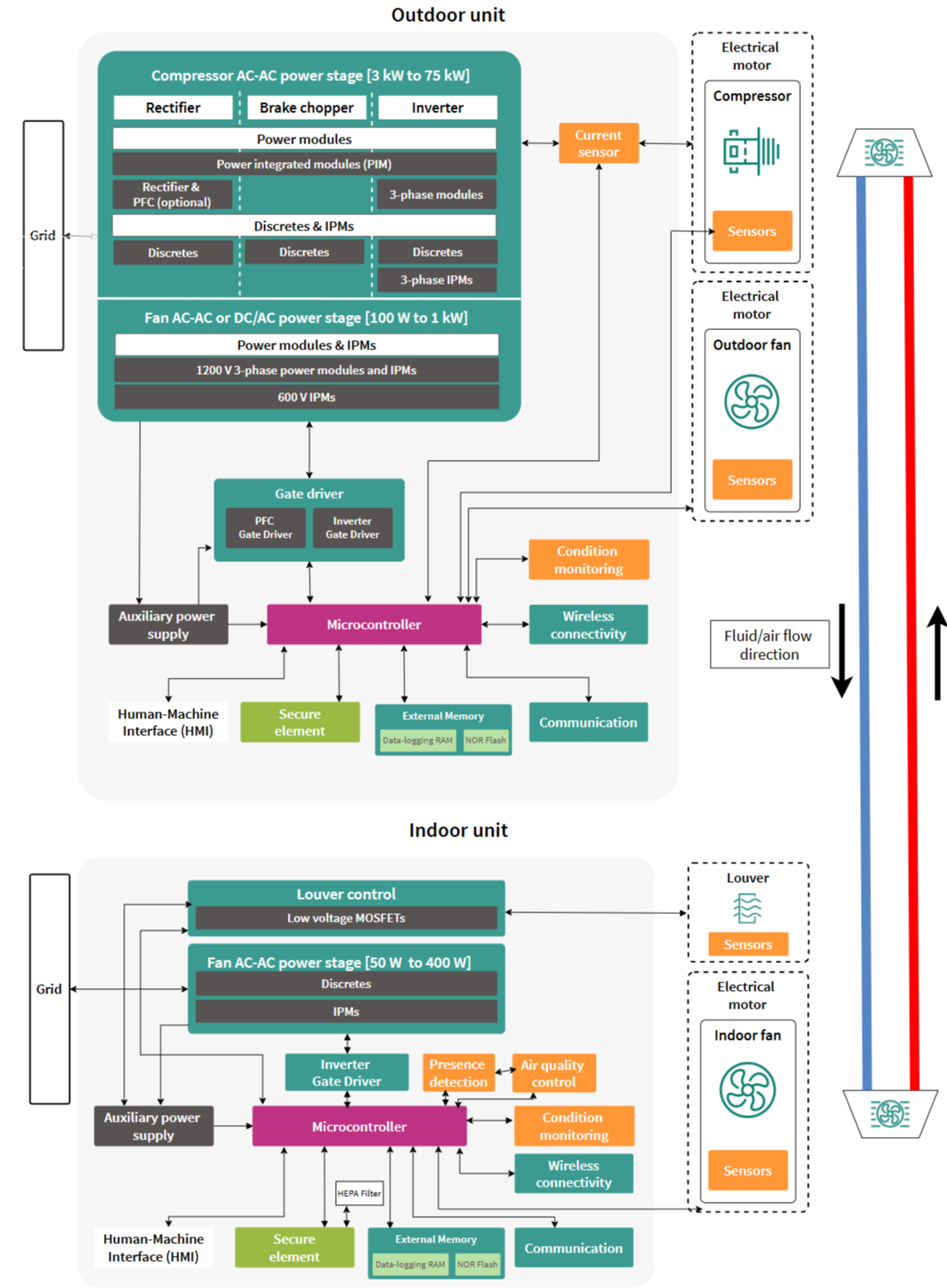

C-HVAC 系统由室外机与室内机构成，分别以微控制器为控制核心，室外机完成压缩机与室外风机的功率变换，室内机完成室内风机与导风板控制及空气质量调节，内外机经通信与冷媒 / 空气管路协同（系统架构见文末示意图）。
· 室外机 —— 压缩机功率级（3kW–75kW）：电网经整流器（Rectifier）、制动斩波器（Brake chopper）与逆变器（Inverter）构成 AC-AC 功率级；采用功率模块、功率集成模块（PIM）、可选整流与 PFC、三相模块，以及分立器件与 IPM，驱动压缩机电机。
· 室外机 —— 风机功率级（100W–1kW）：室外风机采用 AC-AC 或 DC/AC 功率级，由功率模块与 IPM（含 1200V 三相功率模块 / IPM 与 600V IPM）驱动，配合传感器与电流传感器。
· 室外机控制：PFC 栅极驱动器与逆变器栅极驱动器由辅助电源供电，受微控制器统一调度；并具备状态监测、无线连接、人机界面（HMI）、安全单元、外部存储（Data-logging RAM、NOR Flash）与通信。
· 室内机 —— 风机与导风板：室内风机为 AC-AC 功率级（50W–400W），由分立器件与 IPM 经逆变器栅极驱动器驱动；导风板（Louver）控制采用低压 MOSFET。
· 室内机控制：微控制器统筹室内风机、导风板与空气调节，配合存在检测（Presence detection）、空气质量控制、HEPA 滤网、状态监测、无线连接、HMI、安全单元、外部存储与通信。
二、核心物料推荐与优势
1. 功率模块 / PIM / IPM（压缩机与风机功率级）
- 产品特点：覆盖压缩机功率级（3kW–75kW）与室外风机功率级（100W–1kW），含功率模块、PIM、三相模块、分立器件与 IPM（1200V 三相模块 / IPM、600V IPM）。
- 方案价值：以集成化功率器件覆盖 3kW–75kW 的宽功率范围，功率规格可灵活扩展，提升能效并降低系统整体成本。
2. 栅极驱动器（PFC 与逆变驱动）
- 产品特点：PFC 栅极驱动器与逆变器栅极驱动器，驱动功率级开关。
- 方案价值：保障整流 / PFC 与逆变级的高效、可靠开关，提升整机能效与可靠性。
3. 低压 MOSFET（导风板控制）
- 产品特点：低压 MOSFET 用于室内导风板（Louver）驱动。
- 方案价值：实现导风板的精准、静音位置控制，提升室内舒适度体验。
4. 微控制器（系统控制核心）
- 产品特点：室外机与室内机各自的微控制器，统筹功率级、传感与人机交互。
- 方案价值：实现压缩机与风机的高效变频控制、温湿度与空气质量调节，缩短产品上市时间。
5. 辅助电源
6. 传感与状态监测
- 产品特点：电流传感器、各电机传感器、存在检测、空气质量控制与状态监测。
- 方案价值：实时监测压缩机 / 风机运行与室内空气质量，支撑存在感应送风与节能运行，提升室内空气质量。
