45W单C口TFT智显充方案找哪家？

方案概述

45W单C口TFT智显充方案，是诚芯微科技面向充电器工厂推出的一套双方案融合解决方案——将自研的全套45W氮化镓电源方案（CX78GD024E+CX7601）与TFT智能显示屏解决方案组合搭配，构成从功率转换到屏显交互的完整产品链路。

电源方案负责高效功率转换与协议握手，TFT屏显方案负责充电数据的实时可视化呈现。两套方案各自成熟、各自独立，组合后即可形成一台具备实时功率显示、温度监测、待机动画等交互能力的TFT智显充充电器成品。

核心价值：充电器工厂无需分别对接电源方案商和屏显方案商，诚芯微提供两套方案的整合技术支持，大幅降低沟通成本与集成风险，缩短从方案选型到量产导入的周期。

一、核心参数

二、TFT屏显交互体验：充电数据的全维度可视化

TFT智能显示屏解决方案是本方案的差异化核心。充电过程中的功率、温度、工作状态等关键数据，通过高亮度TFT彩屏实时呈现，将传统充电器从"黑盒"变为"透明终端"。

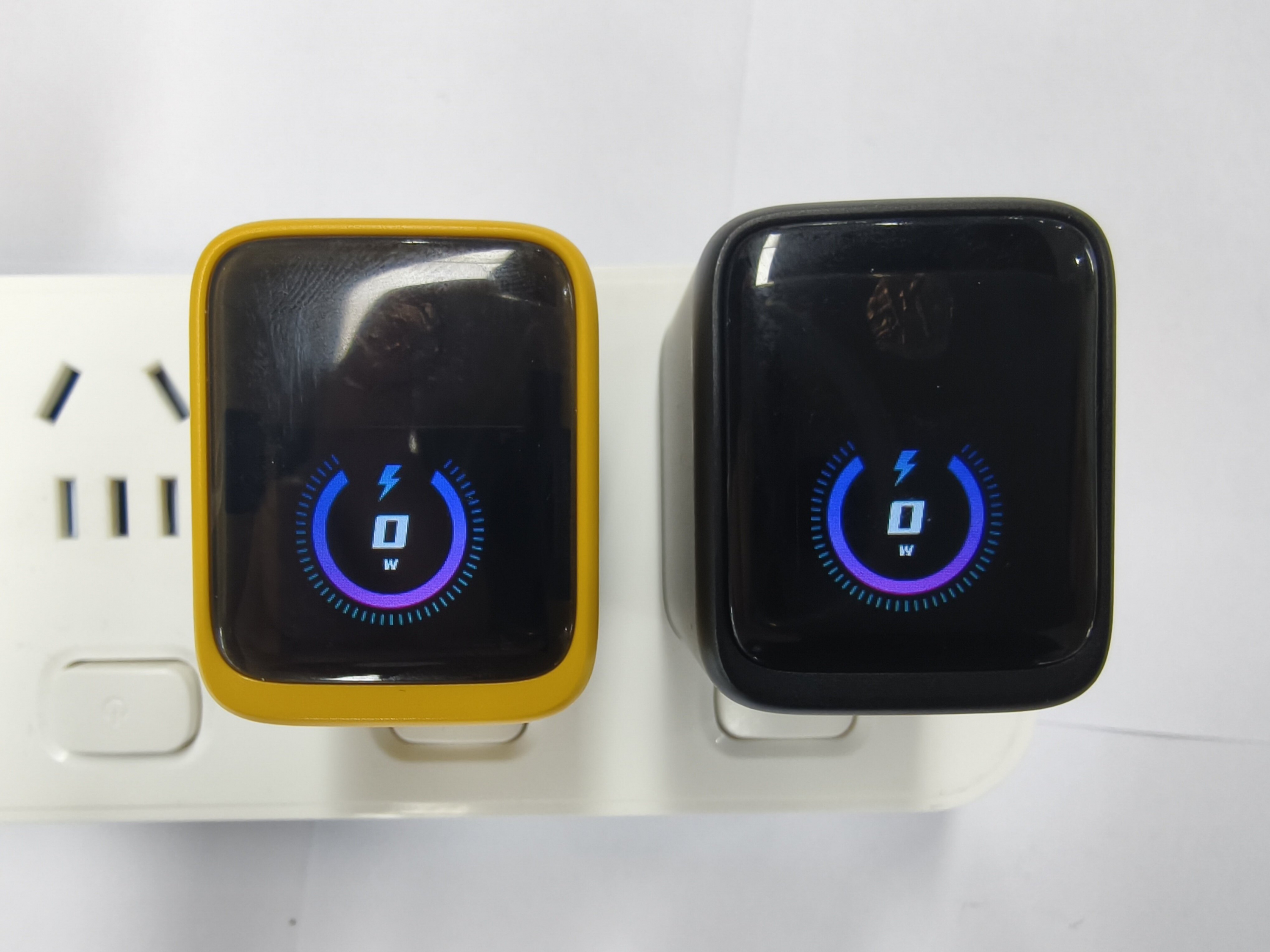

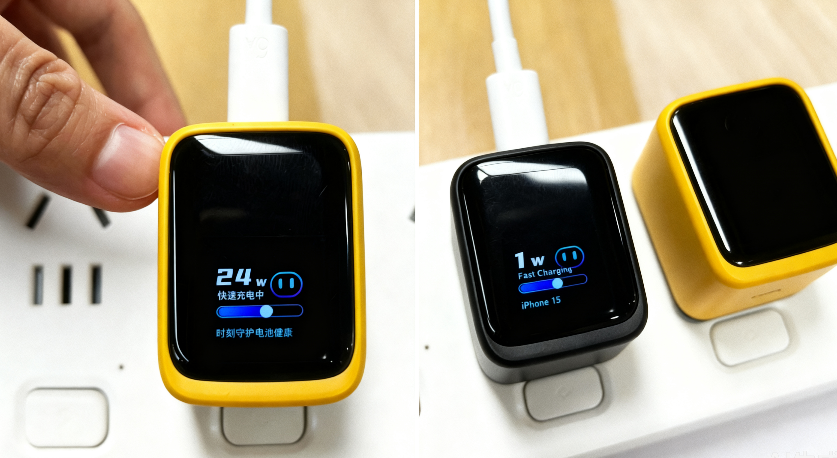

1. 实时功率动态显示

充电过程中，屏幕以环形表盘形式实时呈现当前输出功率值。功率从0W到满载45W的动态变化全程可视，用户可直观判断设备处于快充阶段还是涓流补电阶段，无需依赖手机端APP或第三方工具确认充电状态。

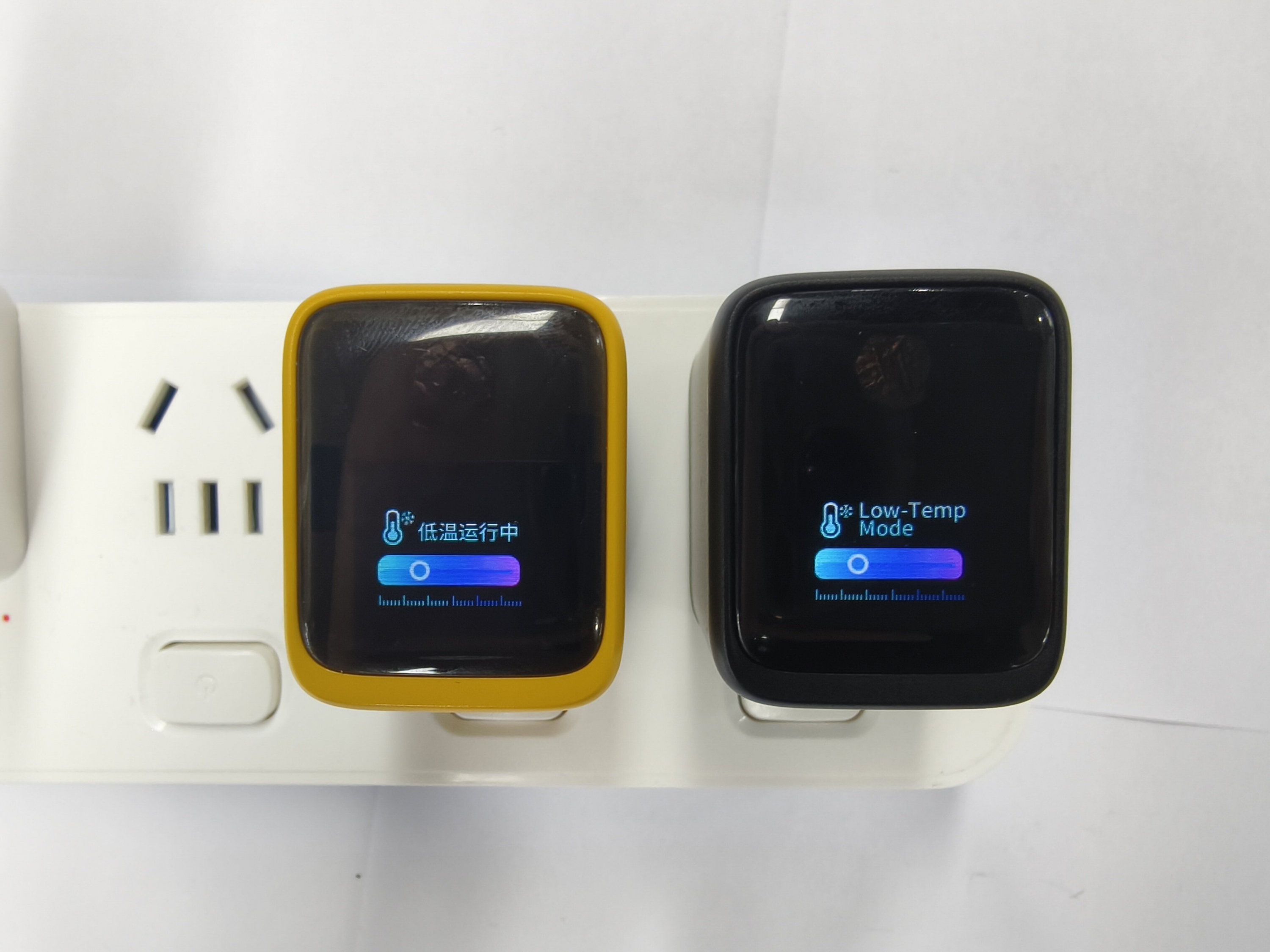

2. 温度状态实时监测

方案内置温度监测回路，屏幕同步显示当前工作温度状态。当充电器处于高效低温区间时，屏幕呈现"低温运行中/Low-Temp Mode"标识；当温度超出安全阈值，系统自动触发过温降功率或关断保护，确保长时间满载工况下的运行安全。

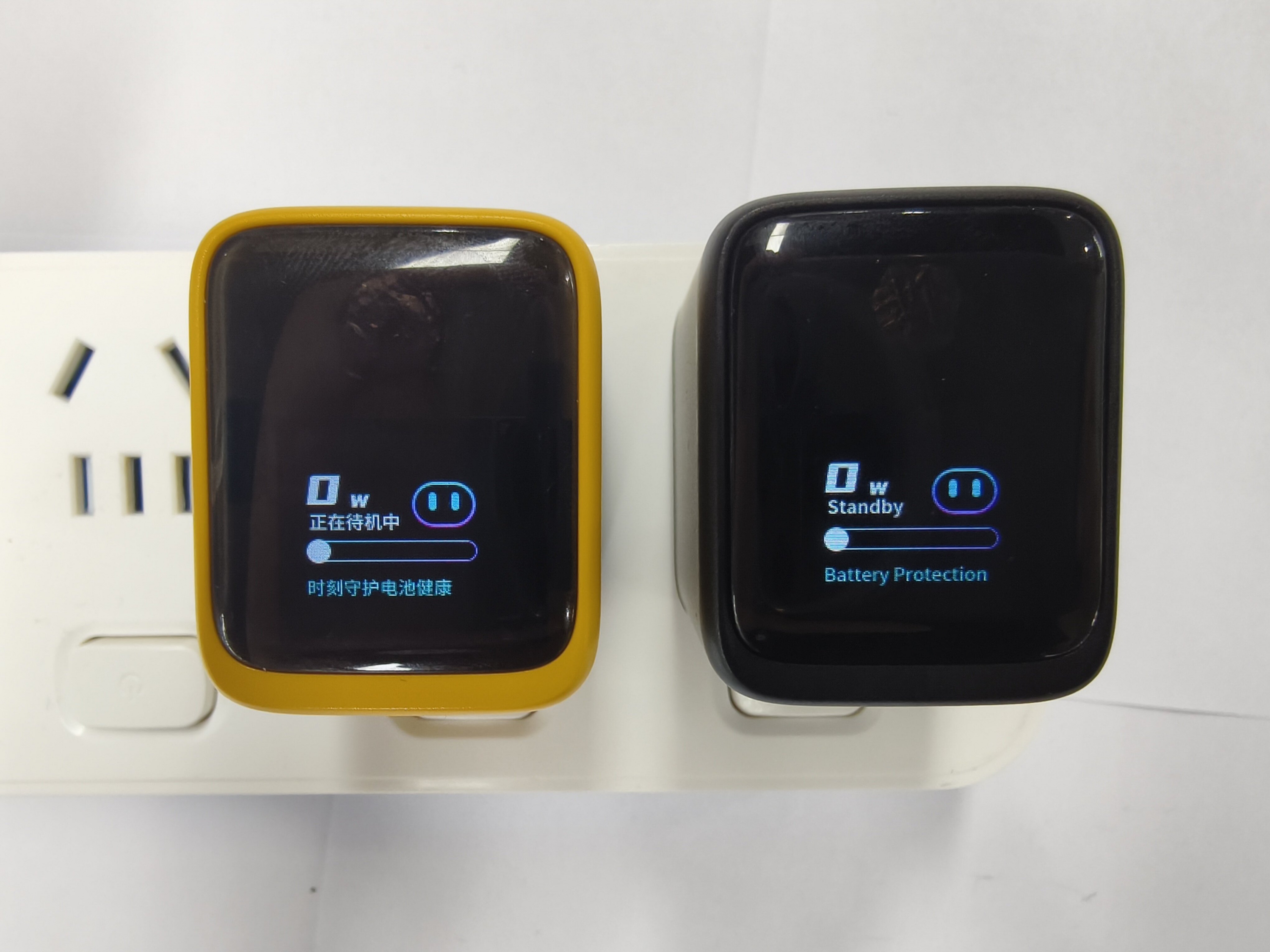

3. 智能待机与电池保护

未连接设备或设备充满后，屏幕显示"0W正在待机中"状态及守护提示图标，进入低功耗待机模式。该模式有效降低空载损耗，同时通过涓流补电策略延长设备电池寿命——屏幕上的提示信息让用户对"充电器仍在守护电池"有明确感知。

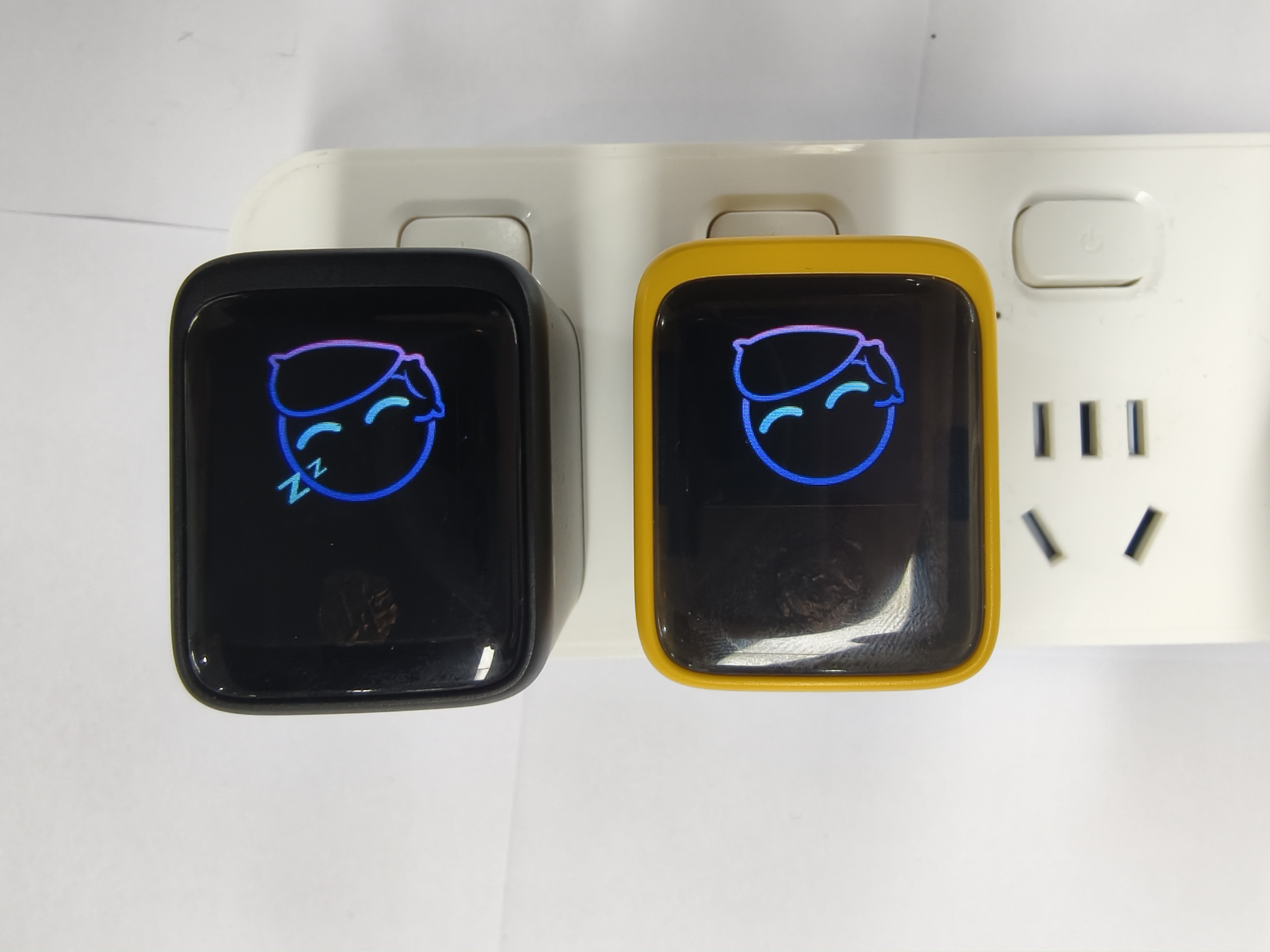

4. 趣味睡眠动画

长时间待机时，TFT屏显方案自动进入睡眠动画模式，播放拟人化的表情动效。这一交互设计赋予充电器"产品性格"，在提升用户体验的同时，也为品牌方创造了社交媒体传播的天然素材——用户主动分享屏显动图，即为产品口碑的免费扩散。

三、协议兼容与PDO/PPS档位实测

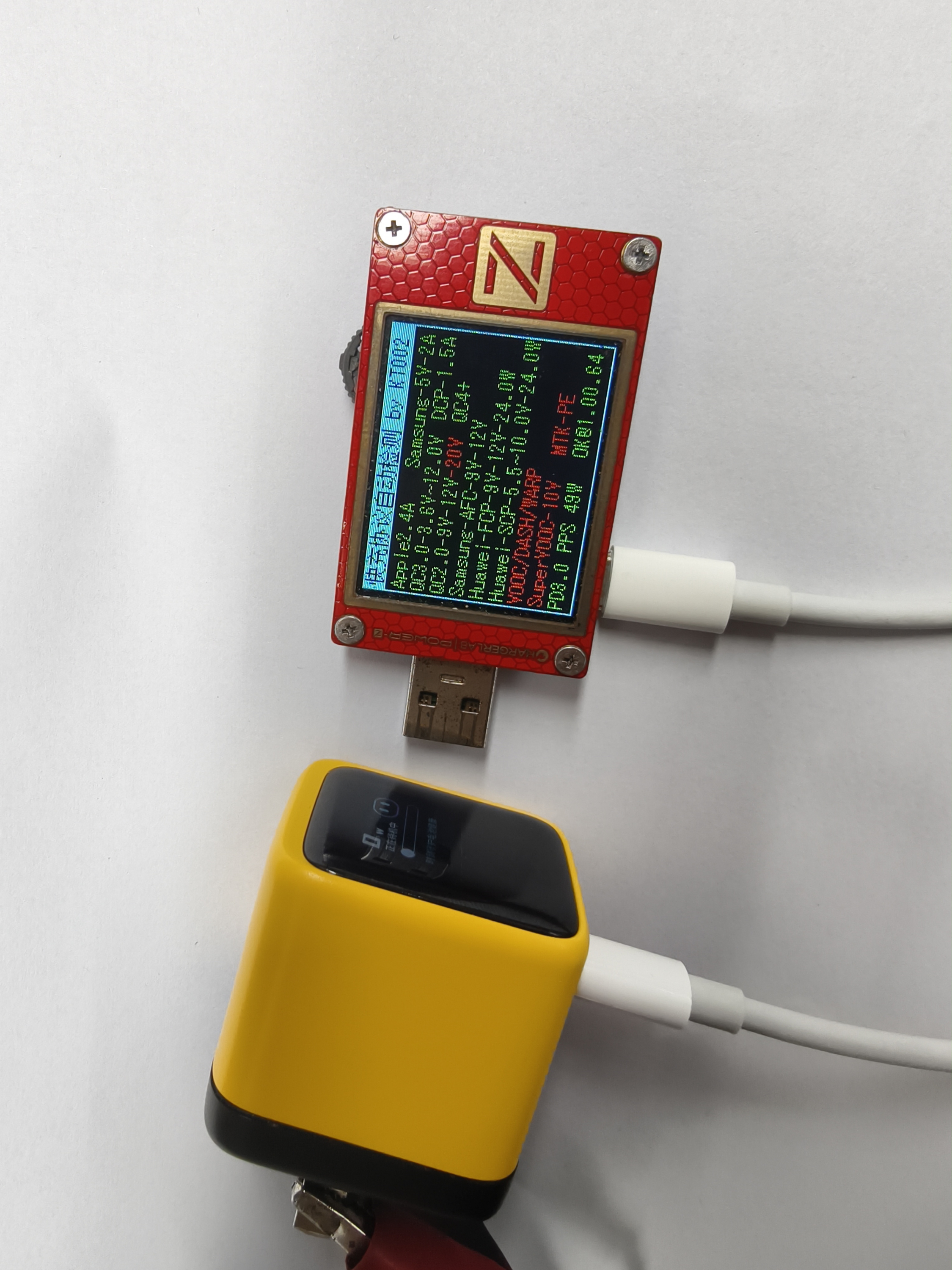

1. 协议兼容实测

经实测验证，本方案兼容以下快充协议：

注：VOOC/DASH/WARP、SuperVOOC、MTK-PE等私有协议在实测中显示为不支持（红色），本方案未做兼容。

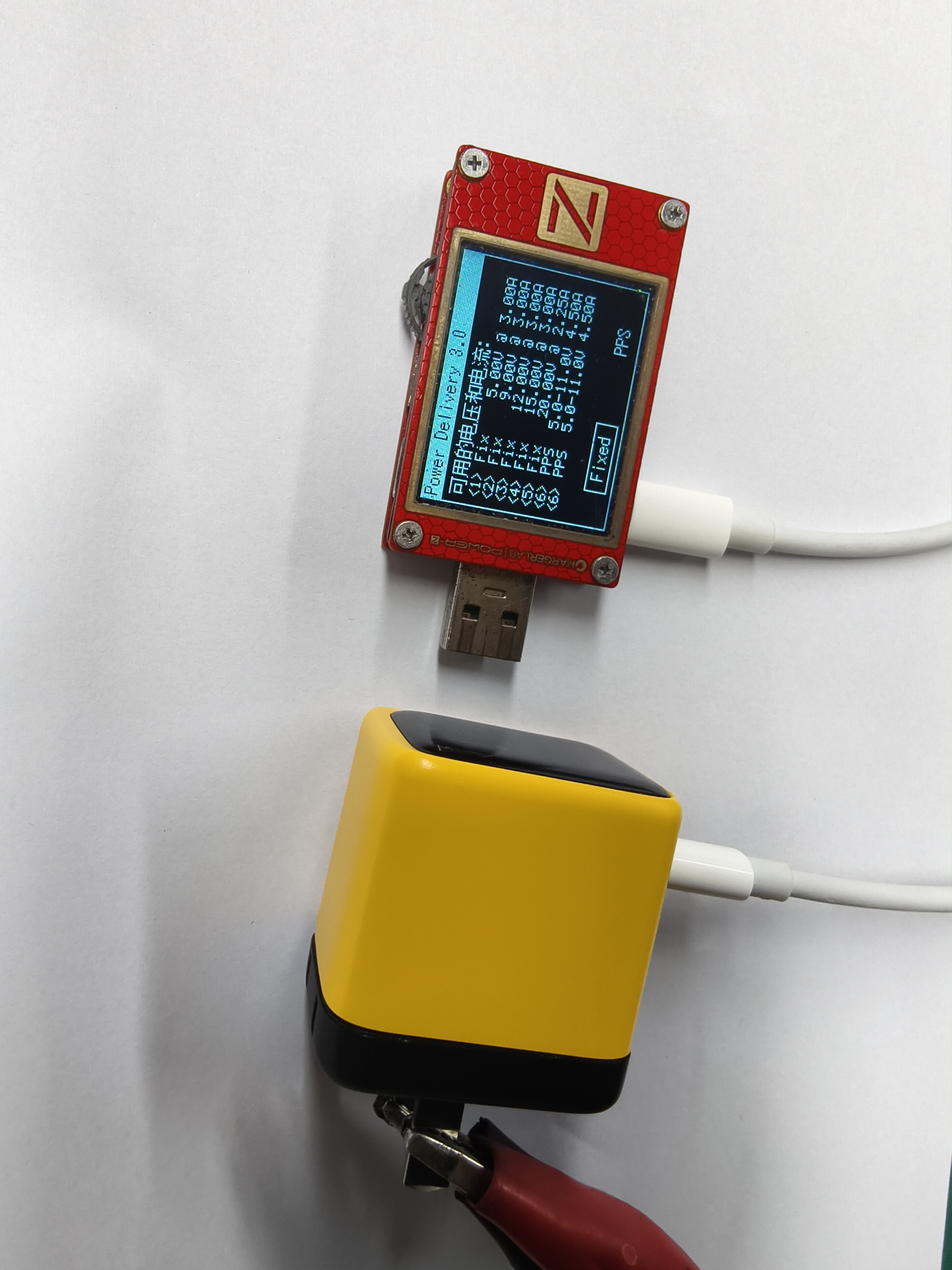

2. PDO/PPS档位

固定PDO档位：

• 5V/3A
• 9V/3A
• 12V/3A
• 15V/3A
• 20V/2.25A

PPS档位：

• 3.3-5.9V/3A
• 3.3-11V/4.3A

PPS（可编程电源供应）可根据设备实际需求在电压范围内动态调整输出，相比固定PDO档位发热更低、充电效率更高。对于iPhone 15/16系列及多数安卓旗舰机型，PPS档位可触发更高效的快充策略。

四、氮化镓电源方案深度解析

全套45W氮化镓电源方案由两颗诚芯微自研芯片构成，形成"原边QR控制+副边同步整流"的经典单级反激架构。

CX78GD024E：集成GaNFET的准谐振功率开关

CX78GD024E是诚芯微自研的准谐振反激电源转换芯片，最大特点是内置D-GaN氮化镓功率管，一颗芯片即集成"GaN功率管+QR控制器"，无需外接功率管，从源头减少BOM物料数量与PCB面积。

核心参数（基于Datasheet ReV1.2）：

工作模式：全范围准谐振（QR）模式，轻载时自动切换至突发模式（Burst Mode）和深绿模式（Deep Green Mode），兼顾全负载区间的转换效率与待机功耗。

EMI优化：内置抖频技术（频率抖动范围设置在22kHz以上，避免音频噪声频段），有效降低传导与辐射干扰，简化EMI滤波电路设计。

保护机制：逐周期限流保护、VDD过压保护（78.5V阈值）及电压箝位、欠压锁定（UVLO）、输出过压/欠压保护、副边二极管短路保护（SSSP）、CS短路保护（CSSP）、过温保护（140°C触发/120°C恢复）、外部NTC热保护。

CX7601：次级同步整流控制器

CX7601是诚芯微自研的高性能次级侧同步整流控制芯片，支持CCM/QR/DCM全工作模式，开关频率最高150kHz。

核心参数（基于Datasheet ReV1.0）：

驱动与保护：内置大电流图腾柱驱动输出，峰值电流1A，确保MOSFET快速开通与关断，降低开关损耗。驱动电压钳位功能在VDD超过9.2V时自动限制输出幅度，防止MOSFET栅极过压损坏。

波形采样：VD引脚耐压150V，可直接与变压器副边绕组连接获取开关波形信号，无需额外的分压电路。消隐时间0.6μs/1.1μs有效过滤谐振干扰，避免误触发。

效率优势：同步整流的导通压降损耗远低于肖特基二极管方案，整流器件温升大幅降低，系统转换效率满足六级能效标准。

方案信号流向

AC输入 → 整流滤波 →CX78GD024E（原边QR控制+内置GaN功率管）↓高频变压器↓CX7601（副边同步整流）↓协议控制+USB-C输出↓TFT智能显示屏解决方案（实时数据驱动彩屏UI）

两套方案的协同：电源方案完成功率转换与协议握手后，将实时电压、电流、功率、温度等数据传递给TFT屏显方案；TFT屏显方案接收数据，驱动彩屏进行UI渲染与动效展示。电源方案保障"充得好"，TFT屏显方案保障"充得明白"，组合搭配构成完整的TFT智显充产品。

五、面向充电器工厂的量产支持

诚芯微科技为充电器工厂客户提供从方案选型到量产导入的全链条支持：

技术交付物：完整BOM清单、原理图、Gerber文件、位号图、贴片坐标文件，已完成多轮试产验证，工厂可直接导入产线。

UI定制能力：开机动画、品牌LOGO、充电界面图标、待机动画、多语言界面、配色方案均可按客户品牌VI定制。

认证与合规：方案设计满足CCC、CE、FCC、UL、PSE等主流认证要求，提供认证技术支持与测试报告参考。

合作模式：支持全套方案（电源PCBA+TFT屏显模组）整体交付，也支持分方案独立选配；ODM贴牌、联合开发、芯片供应+FAE技术支持等模式灵活可选。

供应链保障：核心芯片自研自产，供货周期稳定，不受外部芯片缺货影响；FAE团队可提供现场首产调试支持，兼容性测试设备与测试用例同步交付。

六、方案应用场景

• 消费电子品牌：面向中高端手机用户的差异化快充头，TFT屏显作为产品卖点提升溢价空间
• 跨境电商：45W是全球市场主流功率段，PD3.0/PPS协议覆盖欧美日韩主流设备，适合亚马逊、Temu、速卖通等平台
• 3C数码周边：与数据线、移动电源、拓展坞等产品组合销售，TFT屏显提升套装整体质感
• 企业礼品/定制：屏显UI可定制品牌LOGO、动画、多语言，适合企业采购或IP联名定制

本方案即由诚芯微两套自研方案组合而成——45W单C口氮化镓快充方案（CX78GD024E+CX7601）负责高效功率转换与多协议握手，TFT彩屏数显方案负责充电数据的实时可视化呈现，两套方案各自成熟、协同搭配，即构成完整的TFT智显充产品。

对充电器工厂老板而言，这意味着一个供应商搞定电源+屏显两套方案——无需分别对接电源方案商和屏显方案商，诚芯微提供整合技术支持，大幅降低沟通成本与集成风险；核心芯片自研自产，供货周期稳定，不受外部缺货影响；UI界面、开机动画、品牌LOGO均可按客户VI定制，帮助工厂快速打造差异化产品，抢占中高端快充市场。

对FAE电源工程师而言，全套技术交付物包含完整BOM清单、原理图、Gerber文件、位号图与贴片坐标文件，已完成多轮试产验证，可直接导入产线；CX78GD024E内置GaN功率管省去外接功率管，BOM精简、PCB面积紧凑；诚芯微FAE团队可提供现场首产调试与兼容性测试支持，测试设备与测试用例同步交付，从样机调试到量产导入全程技术兜底。

如需获取45W单C口TFT智显充方案的详细技术资料或商务洽谈，请联系官方客服！
