【芯方案】基于中微爱芯AiP51080的语音DEMO方案

1小时前
76
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

AiP51080语音芯片 产品说明书_A3.pdf

共4个文件

应用背景 Application Background

随着智能语音技术的发展,语音提示功能已广泛应用于儿童玩具、智能家居等多个领域,用户也对设备提出了更高的要求,不仅要能够播放语音,还需要支持多种播放模式、自由调节音量、实时显示状态。为此,中微爱芯推出了一套以AiP51080语音芯片为核心的语音DEMO方案,主控采用AiP8S3408,配合AiP650E显示驱动,并可选配AiP1353音频功放进一步提升播放响度,覆盖从按键交互、语音播放到数码管显示的全链路功能。

解决方案 Solution

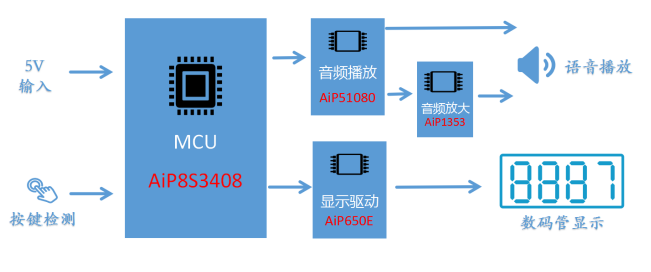

本方案围绕AiP51080语音芯片的控制与播放进行开发,以AiP8S3408为主控核心,搭配AiP1353音频功放与AiP650E显示驱动,形成“控制+发声+放大+显示”四位一体的完整架构:

  • AiP51080(语音芯片):根据MCU指令播放对应语音内容,实现音量加减、循环播放、连码播放、暂停播放、插入静音等,支持PWM直接驱动扬声器
  • AiP8S3408(MCU):负责按键检测、逻辑控制与系统调度,控制AiP51080工作和进入休眠等功能
  • AiP1353(音频功放):可搭建音频放大电路,增强扬声器驱动能力与实际播放响度
  • AiP650E(显示驱动):驱动四位数码管,实时显示命令码、配置模式和地址码

方案特点 Features of the plan

  • 工作电压:DC 5V
  • 显示方式:数码显示管
  • 功能按键:6个功能按键
  • 通信接口:单线通信
  • 上位机:EzCode_I-CORE(AiP51080语音内容设置)
  • 功率放大:搭配AiP1353音频功率放大电路,增强扬声器驱动能力和实际播放响度(非必需)

方案实物 Physical version of the plan

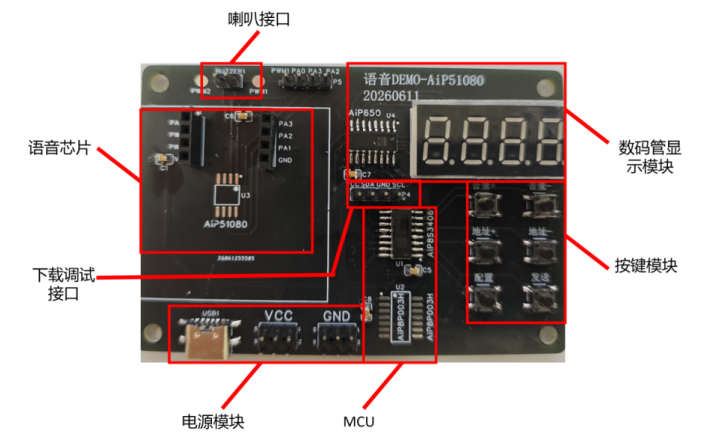

PCB主控板

应用电路 Application circuit

AiP51080作为一款低成本、高性能的语音芯片,自适应差分PCM(ADPCM)解码算法,内置音频滤波器,适用于各类语音提示应用场景,AiP51080语音芯片典型应用电路如下图所示:

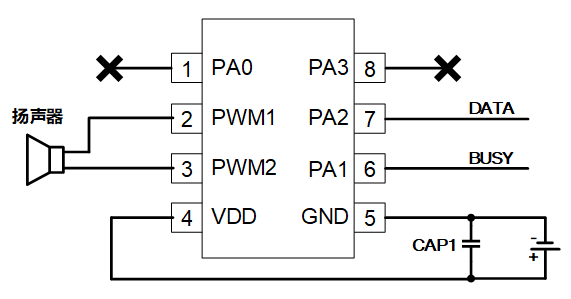

AiP51080典型应用图

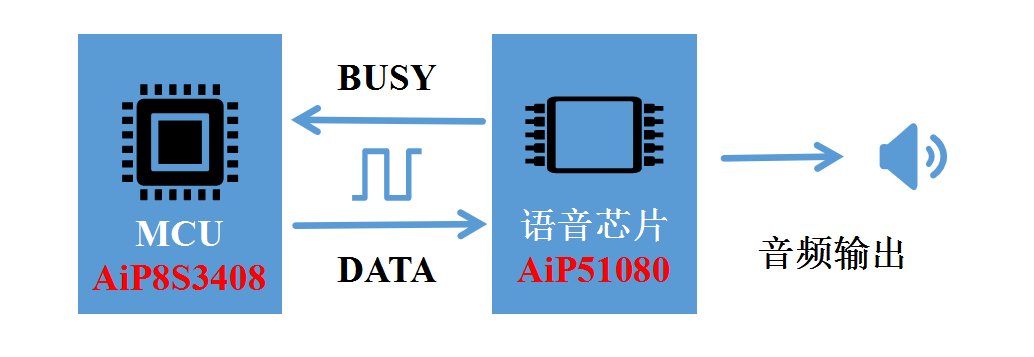

AiP51080芯片应用框图

如应用场景对播放响度有更高要求,可选配AiP1353音频功放搭建放大电路。AiP1353作为一款音频功率放大器,性能稳定、质量可靠,设计有SHUTDOWN引脚,接至高电平引脚时,芯片进入关断模式。AiP1353功放的应用电路如下图所示:

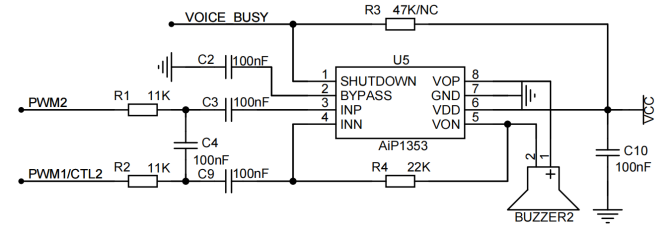

AiP1353电路应用图

芯片资源 Chip resources

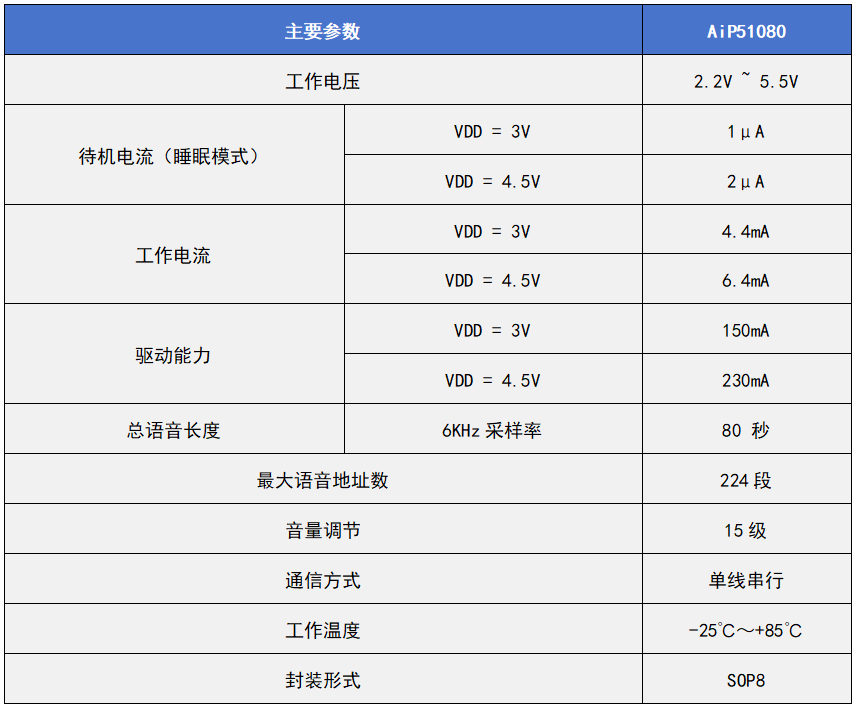

语音芯片AiP51080主要参数如下表所示:

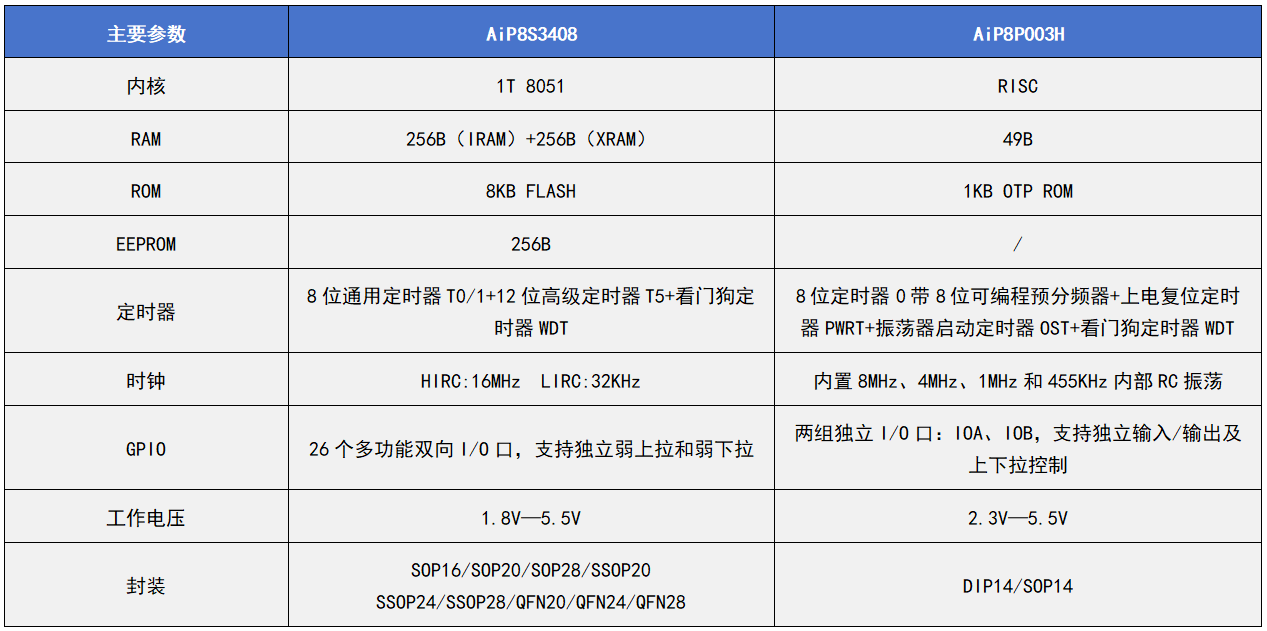

MCU可采用8051内核的AiP8S3408或者RISC架构的AiP8P003H,主要参数如下表所示:

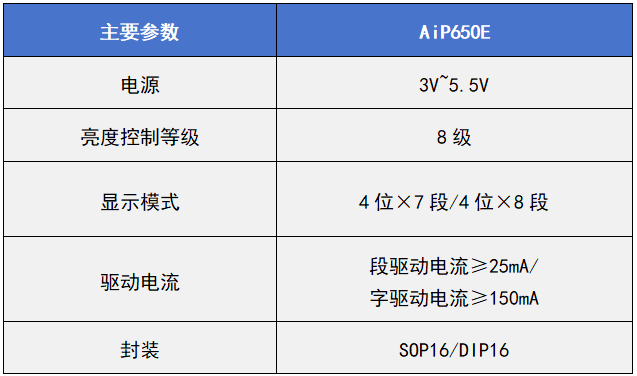

AiP650E作为LED驱动控制专用电路,性能稳定、质量可靠、抗干扰能力强,可适应24小时长期连续工作的应用场合。主要参数如下:

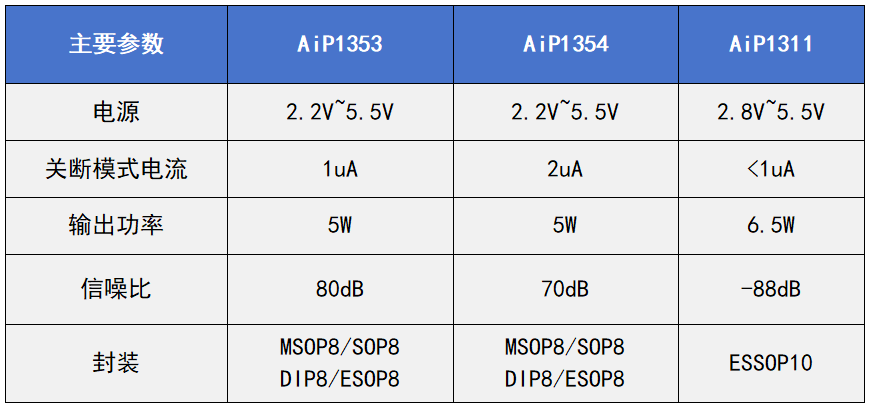

可适配该方案的功放芯片有以下几款,主要参数如下:

结语 Conclusion

本语音DEMO方案以AiP51080语音芯片为核心,搭配主控MCU与显示驱动,实现从语音播放、按键交互到数码管显示的完整功能链路。方案灵活可靠,可根据客户对语音内容、播放方式及功能配置等方面的需求灵活调整;如需更高播放响度,可选配AiP1353音频功放进一步增强扬声器驱动能力。

如果想了解更多产品资讯,请联系我司授权代理商或销售工程师。
