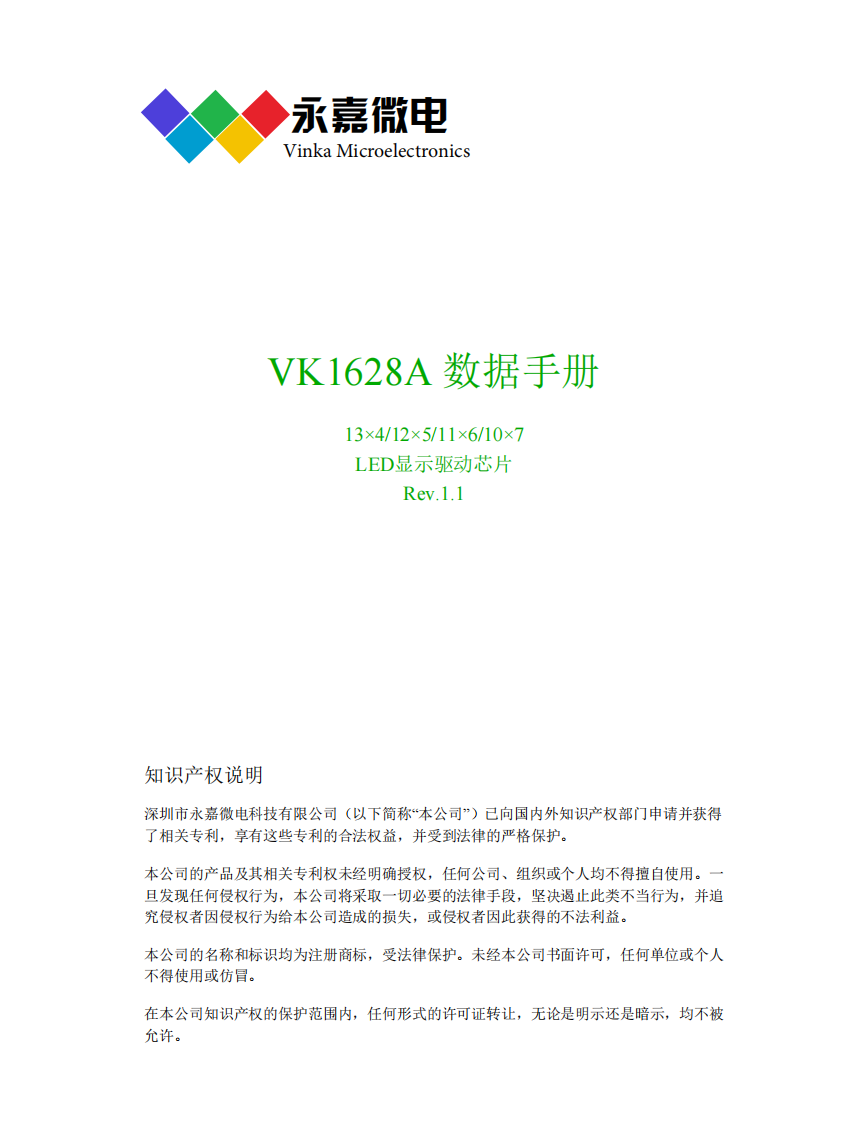

数显驱动芯片点阵数码管驱动 LED显示驱动芯片VK1628A 数据手册

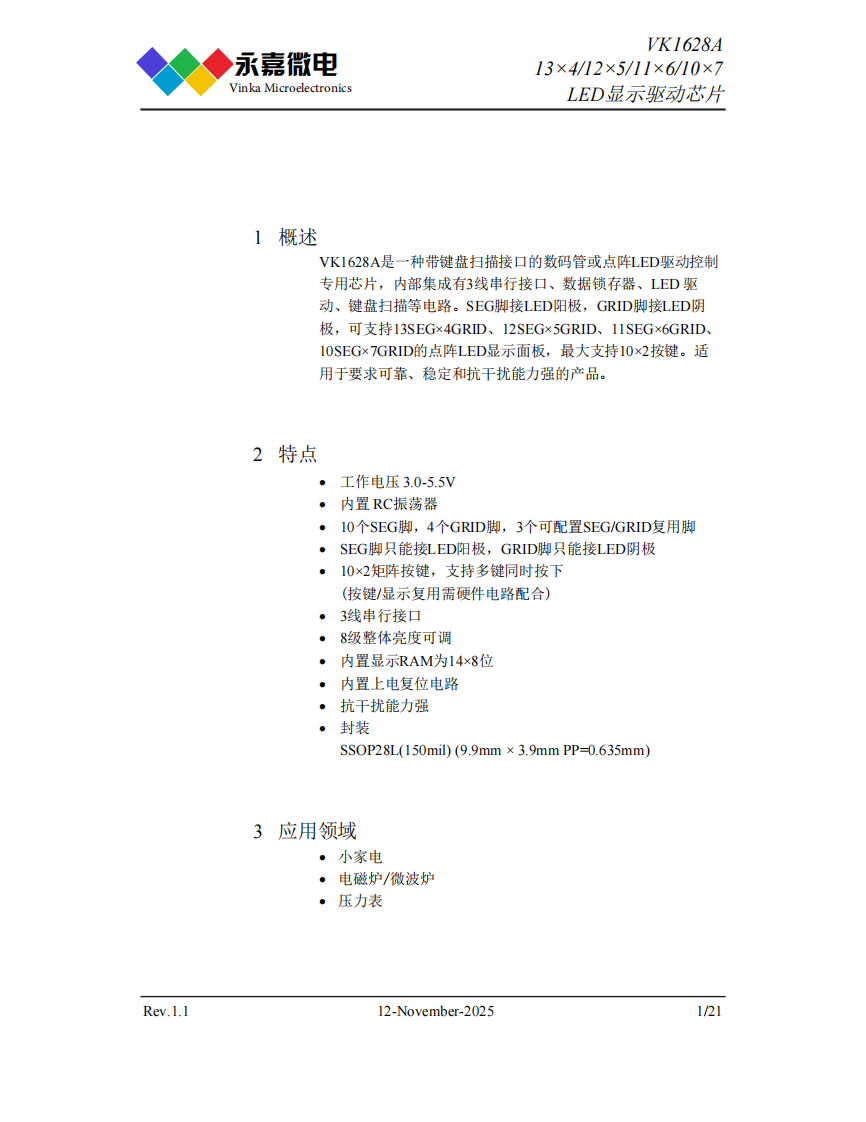

概述 VK1628是一种带键盘扫描接口的数码管或点阵LED驱动控制 专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱 动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴 极，可支持13SEG×4GRID、12SEG×5GRID、11SEG×6GRID、 10SEG×7GRID的点阵LED显示面板，最大支持10×2按键。适 用于要求可靠、稳定和抗干扰能力强的产品。

Z122+106

• 特点
• 工作电压 3.0-5.5V
• 内置 RC振荡器
• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 10×2矩阵按键，支持多键同时按下 （按键/显示复用需硬件电路配合）
• 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为14×8位 内置上电复位电路
• 抗干扰能力强
• 封装 SOP28(300mil)(18.0mm×7.5mm PP=1.27mm)

• 应用领域
• 小家电
• 电磁炉/微波炉
• 压力表

内存映射的LED控制器及驱动器

VK1640    3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SOP28

VK1640A   3.0～5.5V   驱动点阵：128   共阴驱动：8段16位   共阳驱动：16段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP28

VK1640B   3.0～5.5V   驱动点阵：96    共阴驱动：8段12位   共阳驱动：12段8位      通讯接口：CLK/DIN

静态电流/待机电流：＜0.1mA/--       按键：---   封装：SSOP24

VK1650    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：typ.0.3mA/50μA   按键：7*4   封装：SOP16/DIP16

VK1Q60    3.0～5.5V   驱动点阵：32    共阴驱动：8段4位   共阳驱动：4段8位        通讯接口：CLK/DAT

静态电流/待机电流：＜0.1mA/---     按键：7*4   封装：QFN16

VK1651    3.0～5.5V   驱动点阵：28    共阴驱动：4段7位   共阳驱动：7段4位        通讯接口：CLK/DIO

静态电流/待机电流：＜5mA/--         按键：7*1   封装：SOP16/DIP16
