7x4 LED显示驱动芯片VK1616

2.41 MB

一、概述

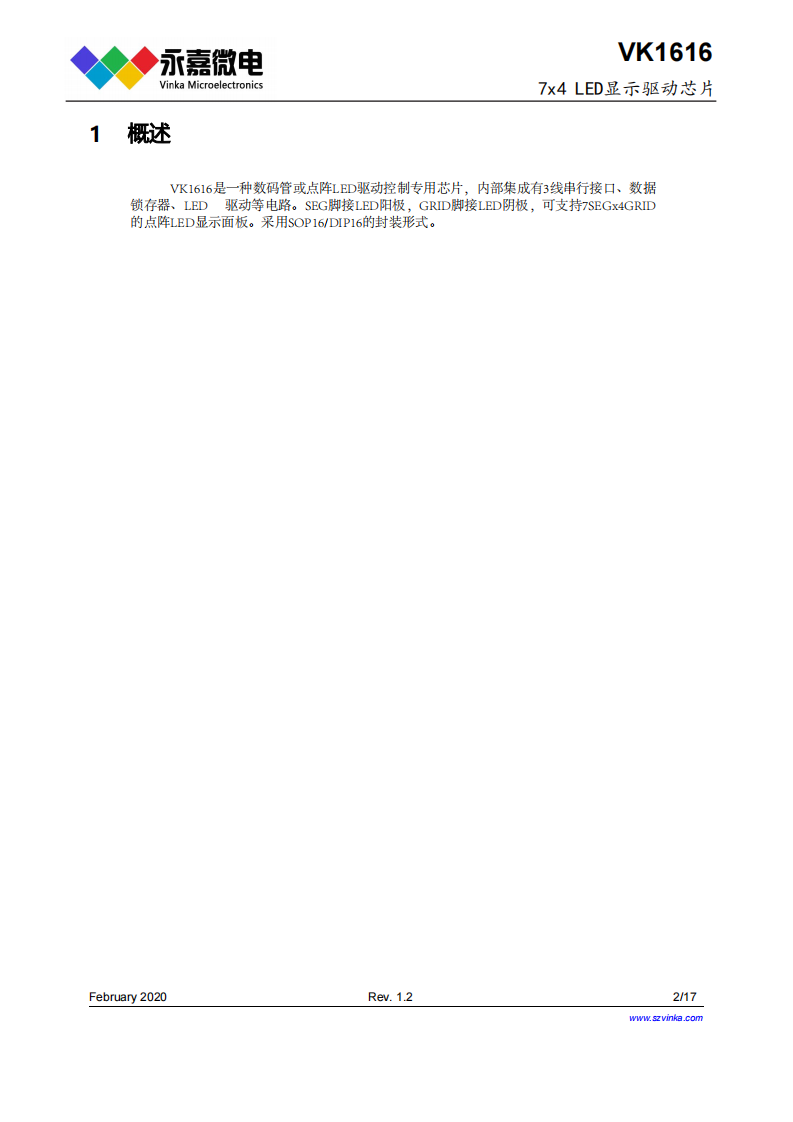

VK1616是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED驱动等电路。SEG脚接 LED阳极，GRID脚接LED阴极，可支持7SEG×4GRID的点阵 LED显示面板。采用SOP16/DIP16的封装形式。Z122+188

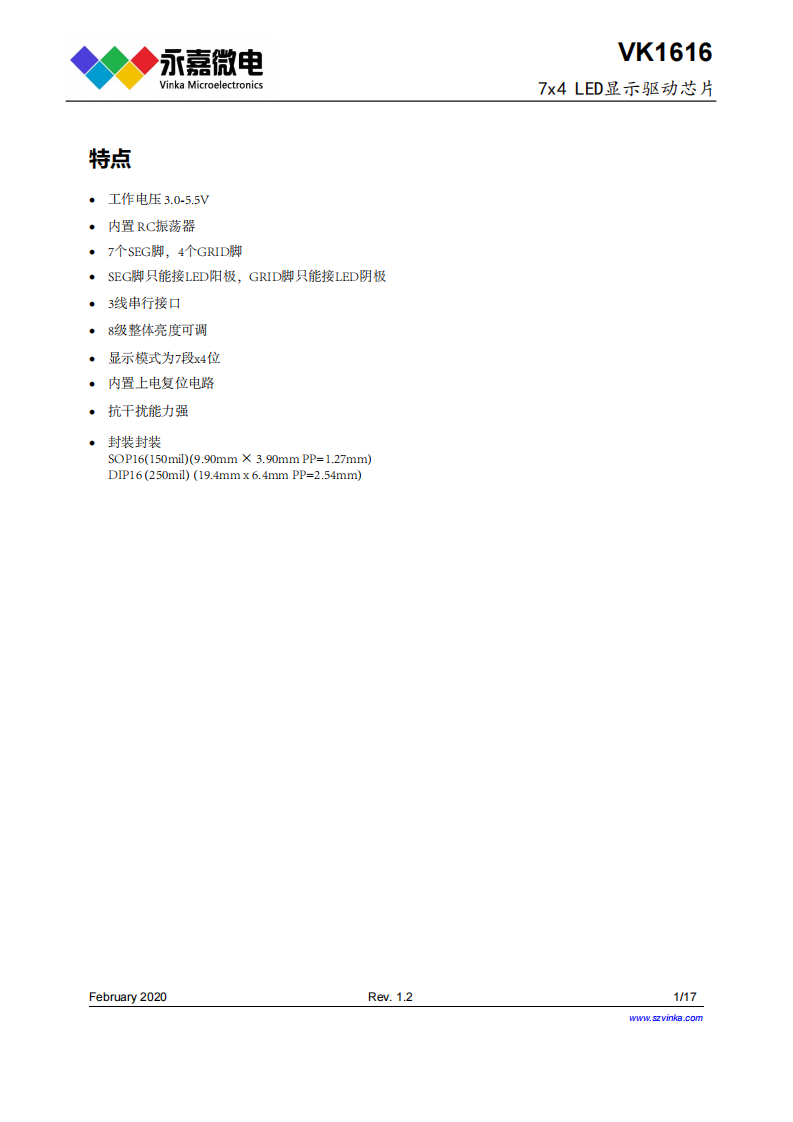

二、特点

工作电压 3.0-5.5V
内置 RC振荡器
7个SEG脚，4个GRID脚
SEG脚只能接LED阳极，GRID脚只能接LED阴极
3线串行接口
8级整体亮度可调
显示模式为7段×4位
内置上电复位电路
抗干扰能力强

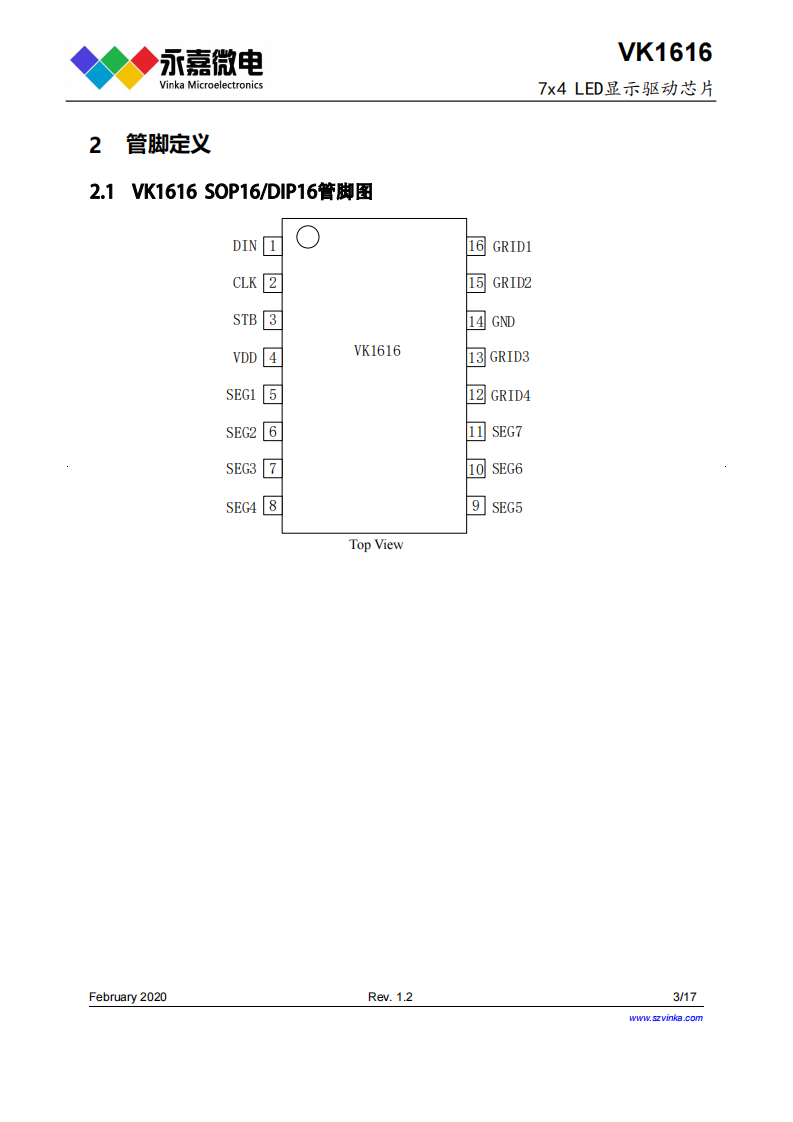

封装 SOP16(150mil)(9.90mm × 3.90mm PP=1.27mm)
