LED控制电路LED数显驱动芯片数码屏驱动芯片VK1668

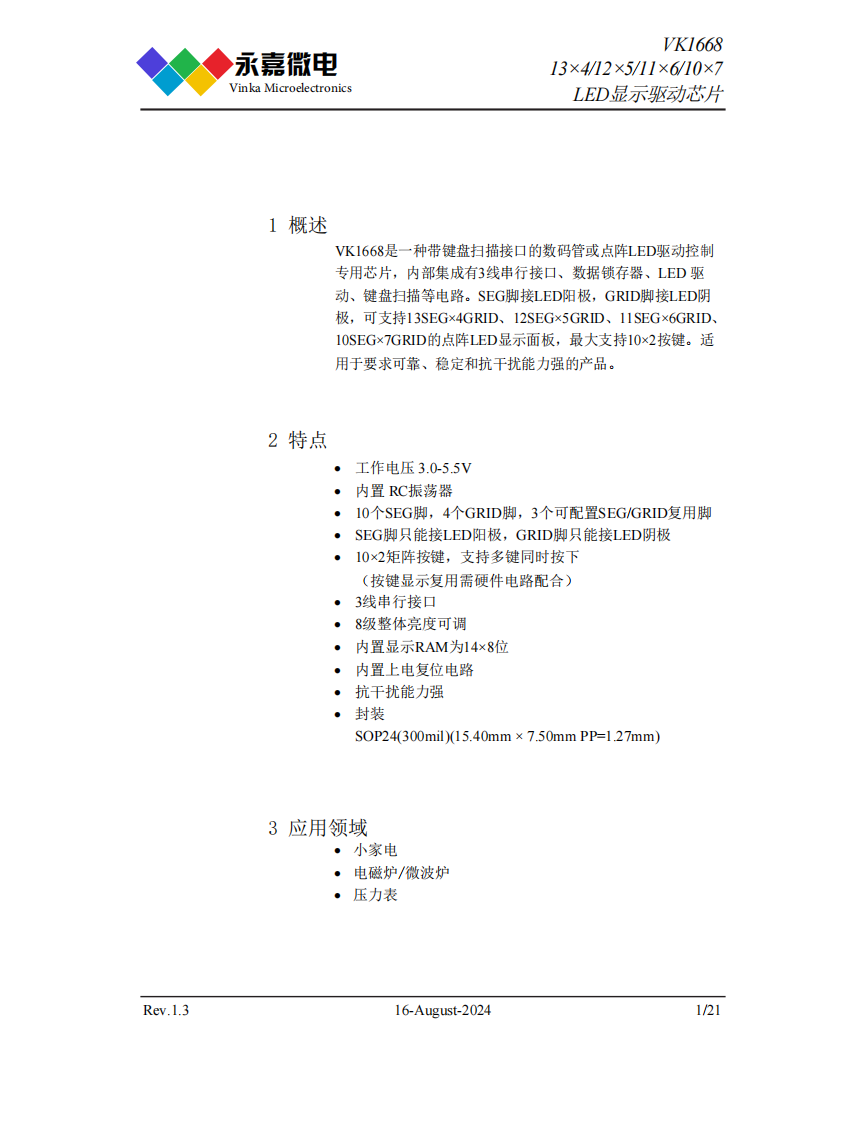

概述

VK1668是一种带键盘扫描接口的数码管或点阵LED驱动控制 专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱 动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴 极，可支持13SEG×4GRID、12SEG×5GRID、11SEG×6GRID、 10SEG×7GRID的点阵LED显示面板，最大支持10×2按键。适 用于要求可靠、稳定和抗干扰能力强的产品。Z113+109

特点：

• 工作电压 3.0-5.5V
• 内置 RC振荡器
• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 10×2矩阵按键，支持多键同时按下 （按键显示复用需硬件电路配合）

• 10×2矩阵按键，支持多键同时按下 （按键显示复用需硬件电路配合） • 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为14×8位
• 内置上电复位电路
• 抗干扰能力强
• 封装 SOP24(300mil)(15.40mm × 7.50mm PP=1.27mm)

应用领域

• 小家电
• 电磁炉/微波炉
• 压力表

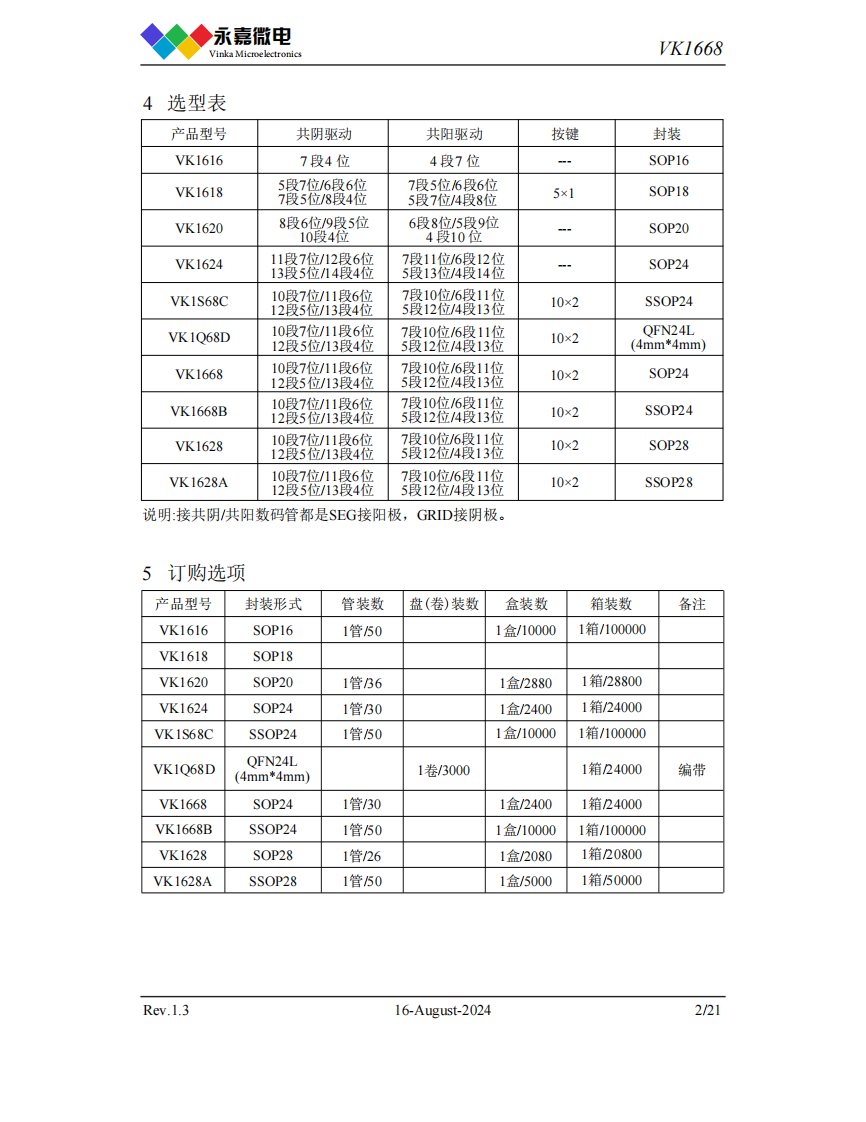

内存映射的LED控制器及驱动器

VK16D32   3.0～5.5V  驱动点阵：96    共阴驱动：8段12位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SSOP24  恒流驱动

VK16D33   3.0～5.5V  驱动点阵：128   共阴驱动：8段16位   共阳驱动：---   通讯接口：SCL/SDA   静态

电流/待机电流：＜1mA＜10μA   按键：---   封装：SOP28   恒流驱动
