最大9×16点阵,低功耗功能的共阴极LED驱动芯片

型号：AiP33629L
制造商：中微爱芯

联系方式：15190238456

产品详情

附件下载

介绍

AiP33629L是一款具有低功耗功能的共阴极LED驱动芯片，低功耗模式下可以做到<0.1uA的电流损耗，并支持最大9×16点阵驱动，可轻松实现有低功耗需求的全彩显示场景。

产品优势

超低功耗：AiP33629L针对待机电流要求较高的应用场景，进行了全方位的功能、结构优化，实现了典型值仅有0.1uA级的超低电流损耗。
在实际应用中可不再需要开关电源 MOS管进行低功耗控制，只需主控输入控制指令即可实现超低功耗的运行。
小型化：AiP33629L新增QFN32(4*4*0.75-0.4)小型封装，在保证核心参数、性能不变的情况下，还能减少36%的PCB使用面积，拥有更高性价比。
兼容性：得益于同族化设计，AiP33629L的脚位、参数、指令与AiP33629完全兼容，因此AiP33629L可直接替换AiP33629，无需再做软硬件开发，极大程度的减小了开发成本。

主要特点

产品同族化设计，其指令、参数与AiP33629完全兼容
<0.1uA的超低电流损耗（典型值）
高速IIC接口，支持最高1MHz通信频率
支持QFN32(4*4*0.75-0.4)小型封装
支持256级单点调光
支持64级全局恒流调节
支持内置电阻恒流模式
支持外置电阻恒流模式
支持：SOP32/ESOP32/LQFP32/QFN32(5*5*0.75-0.5)/ QFN32(4*4*0.75-0.4)封装

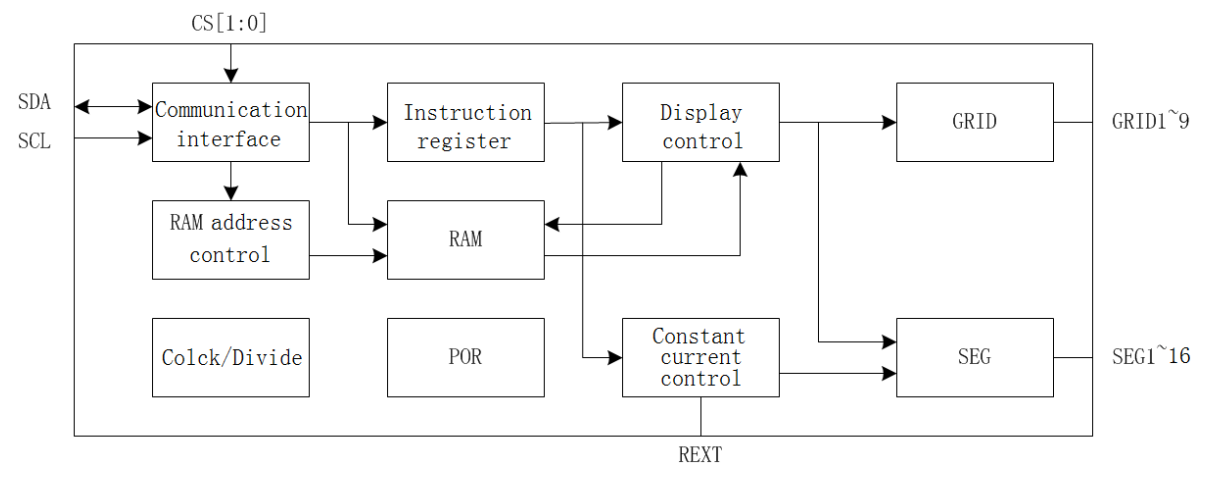

功能框图

引脚排列图

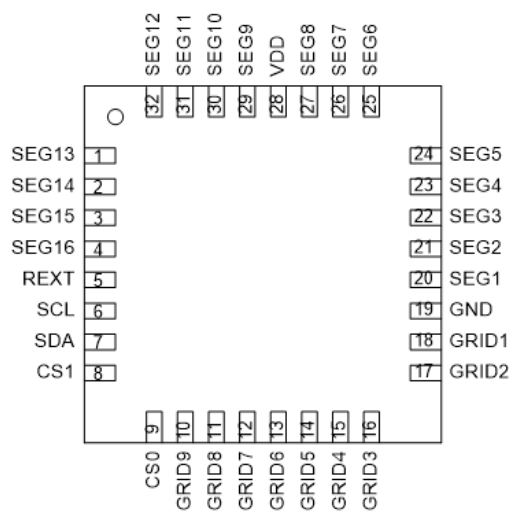

QFN32

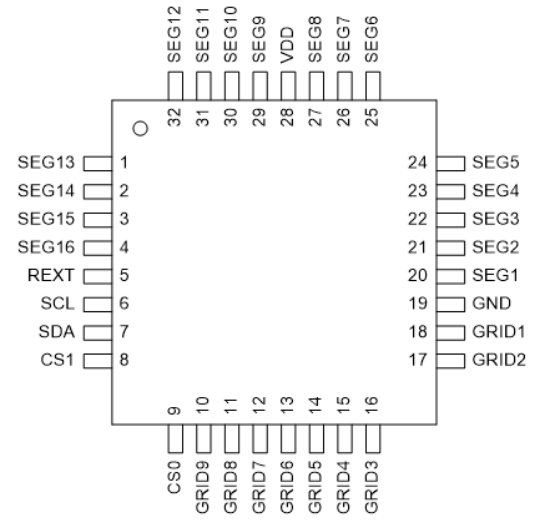

LQFP32

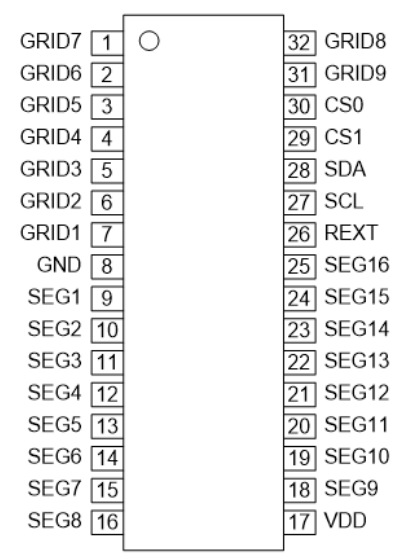

SOP32/ESOP32

典型应用图

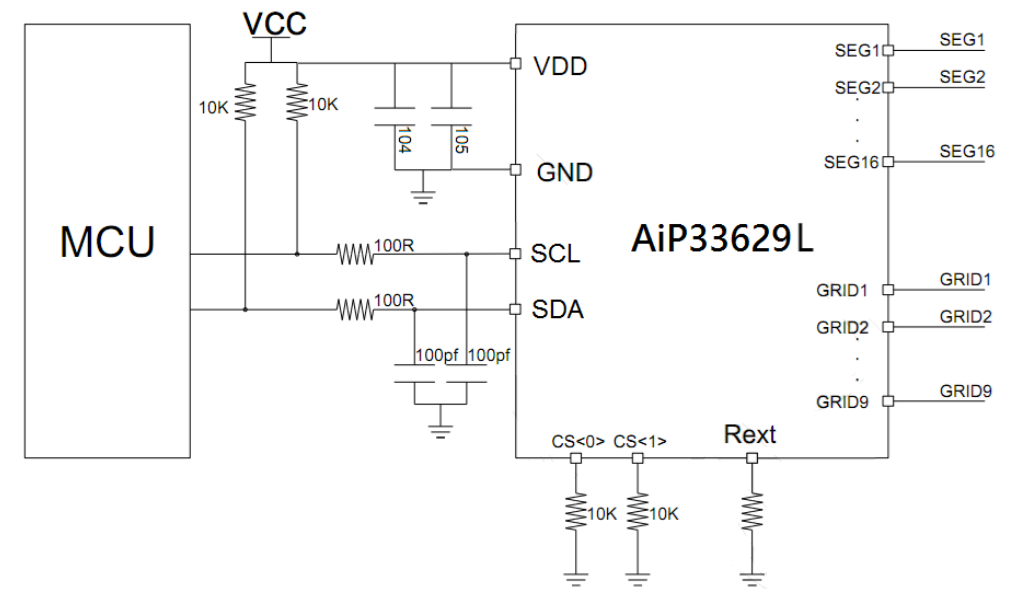

电路外围：

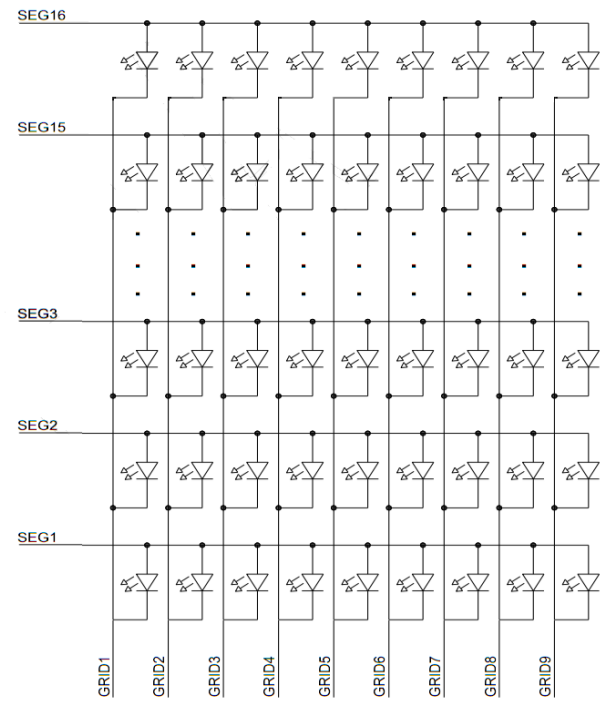

灯阵外围：

应用领域

在家电、锂电便携设备、仪器仪表等领域可以适用于以下场景：

1、设备传统LED面板驱动

2、设备炫彩氛围灯效驱动

3、锂电驱动长续航设备LED面板驱动

4、锂电小功率LED照明可变光源驱动

AiP33629L以“超低功耗+小型封装”为核心，重新定义LED驱动标准。无论是追求长续航的智能设备，还是需要高精度光效的RGB场景，AiP33629L均可提供高性能、低开发成本的解决方案：

AiP33629L（中文）.pdf

下载
