三相P/NMOS栅极驱动器AiP4480

型号：AiP4480
制造商：中微爱芯

联系方式：15190238456

产品详情

介绍

简介 Introduction

栅极驱动器是功率变换与电机控制系统的核心关键器件，承担着主控信号与功率MOSFET/IGBT之间高速可靠的桥梁作用。在电子电力系统中，无论是新能源动力电控、光伏逆变器、工业变频器、电机控制系统，其核心都离不开栅极驱动器的精准控制。

产品介绍 Product Introduction

AiP4480是一款高速、高性能的三相P/NMOS栅极驱动芯片，能够稳定驱动MOSFET、IGBT等功率器件。产品逻辑全面兼容CMOS和TTL信号输入，主要功能为将低压逻辑信号转换为高压驱动输出，在全电压工作范围内，具有交直流电气参数稳定的特点。

产品优势 Product advantages

极低静态功耗：静态电流＜1mA，可有效降低系统能耗，适配低功耗、便携式等应用场景
集成5V 60mA负载能力 LDO：可提供系统中MCU和板级其它电路的供电，降低系统所需器件数量，简化系统布线
集成过温保护功能：自检系统温度，触发过温可及时关断和锁定输出，温度恢复即释放锁定，可有效保护系统在全工况条件下正常工作
兼容主流型号，可支持SOP16、TSSOP16、QFN16等不同形式的封装

主要特点 Main features

三相 P/N MOS 管栅极驱动
VCC推荐工作范围6V~36V
具有VCC欠压保护
极低静态电流：≤1mA
LIN1/2/3 输入高电平有效，分别控制LO1/2/3输出
LO输出电流能力：-60mA/+280mA
HIN1/2/3 输入高电平有效，分别控制HO1/2/3输出
HO输出电流能力：-280mA/+75mA
具有过温保护功能
集成5V LDO输出功能
封装形式：SOP16、QFN16

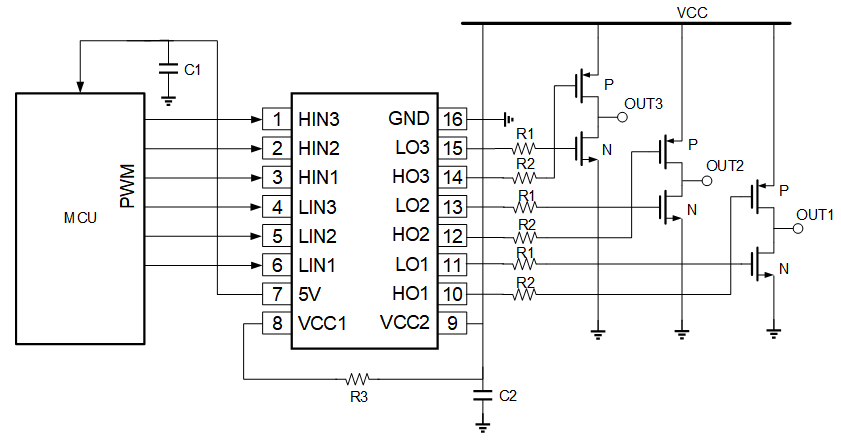

典型应用图 Typical Application Diagram

功能框图 Functional block diagram

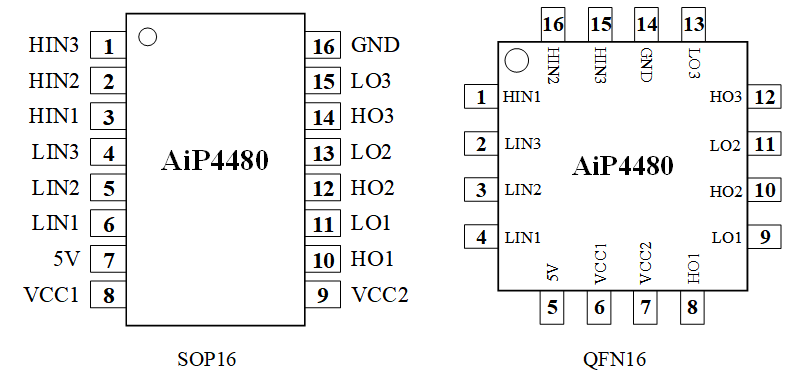

引脚排列 Pin arrangement

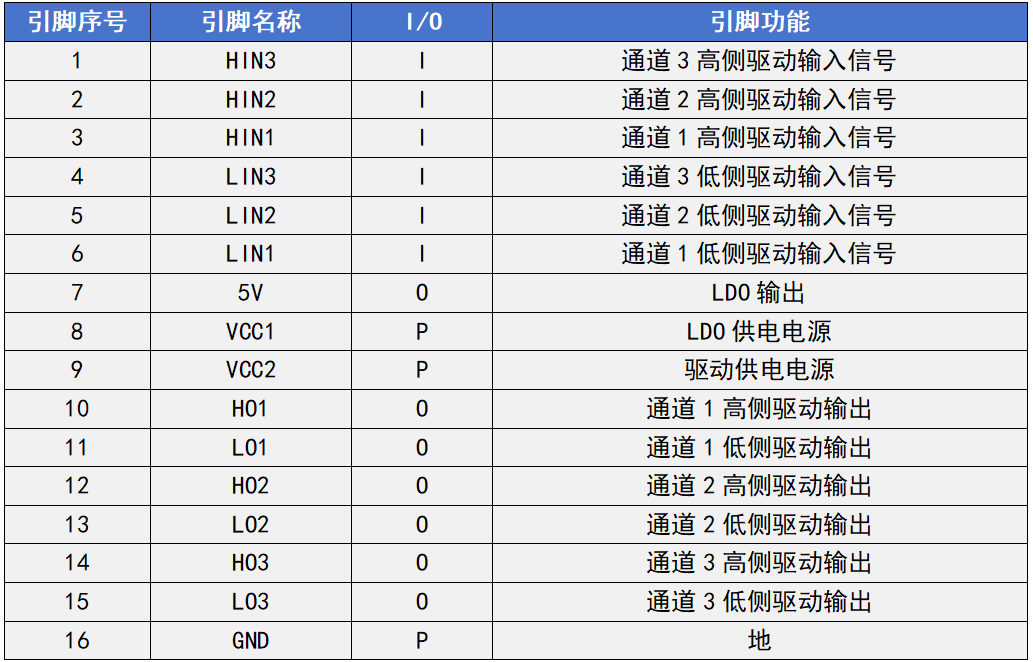

引脚说明 Pin Description

AiP4480封装引脚说明（SOP16）
