ELF 1开发板默认支持移远的ec20，使用扩展板的PCIE接口连接。ec20模块支持多种拨号上网方式，如PPP，AT指令，GobiNet，QMI_WWAN等，接下来我们移植USB Serial Option Driver和GobiNet Driver，其中USB Serial Option Driver移植之后，我们就可以使用AT指令与模块进行通信，对模块进行配置或者获取模块状态信息，也可以使用AT指令进行拨号上网；移植GobiNet Driver之后，Gobinet将会创建一个网络设备（ethX）。
USB Serial Option Driver移植
一、添加模块VID和PID
在drivers/usb/serial/option.c文件中的usb_device_id option_ids[]中添加移远ec20模块VID和PID：
| #if 1 //Added by Quectel
{ USB_DEVICE(0x2C7C, 0x0125) }, /* Quectel EC20 R2.0/EC20 R2.1/EC25/EG25-G/EM05 */ #endif |
效果如下：
二、增加零包处理相关代码
在文件drivers/usb/serial/usb_wwan.c中的*usb_wwan_setup_urb函数中添加如下代码：
| #if 1
if (dir == USB_DIR_OUT) { struct usb_device_descriptor *desc = &serial->dev->descriptor; if (desc->idVendor == cpu_to_le16(0x2C7C)) urb->transfer_flags |= URB_ZERO_PACKET; } #endif |
效果如下：
三、增加休眠唤醒相关代码
在drivers/usb/serial/option.c文件中的usb_serial_driver option_1port_device结构体中添加：
| #if 1 //Added by Quectel
.reset_resume = usb_wwan_resume, #endif |
效果如下：
四、添加兼容处理
如果需要对MBIM，GobiNet或者QMI_WWAN拨号模式的支持，则需要做兼容处理，我们接下来会做GobiNet拨号方式的支持，所以需要做兼容处理：
在drivers/usb/serial/option.c文件中的int option_probe函数中增加：
| #if 1 //Added by Quectel
//Quectel modules’s interface 4 can be used as USB network device if (serial->dev->descriptor.idVendor == cpu_to_le16(0x2C7C)) { //some interfaces can be used as USB Network device (ecm, rndis, mbim) if (serial->interface->cur_altsetting->desc.bInterfaceClass != 0xFF) { return -ENODEV; } //interface 4 can be used as USB Network device (qmi) else if (serial->interface->cur_altsetting->desc.bInterfaceNumber >= 4) { return -ENODEV; } } #endif |
效果如下：
五、内核配置
在以下路径添加USB driver for GSM and CDMA modems：
| Device Drivers
->USB support ->USB Serial Converter support |
至此，USB Serial Option Driver驱动移植完成，编译之后，下载到开发板，在/dev/即可看到生成4个虚拟串口节点：
这4个接口都有其不同通信作用，比如ttyUSB0主要用于USBDM调试，ttyUSB1用于获取GPS数据，ttyUSB2用于AT指令交互，ttyUSB3用于ppp拨号。我们主要使用ttyUSB2串口，进行AT指令交互。
我们可以使用发送几条AT命令进行简单测试：
| root@ELF1:~# cat /dev/ttyUSB2 & //打开串口回显
root@ELF1:~# echo AT > /dev/ttyUSB2 //发送AT返回OK说明4G模块正常通信 root@ELF1:~# echo AT+CPIN? > /dev/ttyUSB2 //查询sim卡状态，显示ready说明正常通信 root@ELF1:~# echo AT+CSQ > /dev/ttyUSB2 //查信号质量 |
GobiNet Driver移植
移远ec20支持ppp、GobiNet、QMI_WWAN多种拨号上网方式，我们使用GobiNet方式拨号上网，接下来移植GobiNet Driver。
一、复制驱动源码

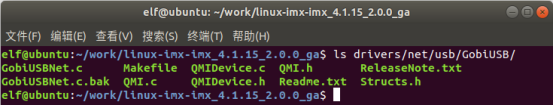

将ELF 1开发板资料包 2-Linux 源代码 2-1 驱动源码 9_ec20目录下的Quectel_Linux&Android_GobiNet_Driver_V1.6.1.zip解压后，将其中文件复制到drivers/net/usb/GobiUSB路径下（没有GobiUSB文件夹，请自行创建）：
二、加入编译

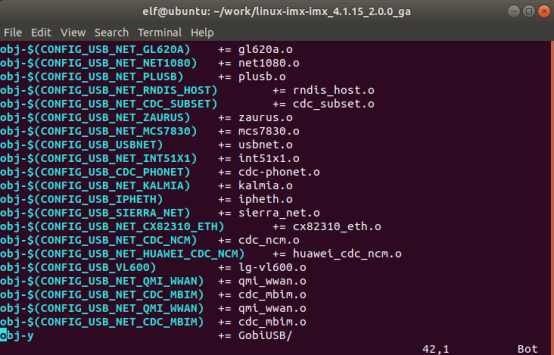

更改drivers/net/usb/Makefile文件，增加如下内容，将此驱动编译进内核。
| obj-y += GobiUSB/ |
三、内核配置
使用make menuconfig打开图形化配置界面，增加如下配置项：
| Device Drivers
->Network device support ->USB Network Adapters |
通过make menuconfig修改的内容写入到了.config文件，当使用make imx6ull_elf1_defconfig配置内核源码时，.config文件会被覆盖，因此，需要替换原有的imx6ull_elf1_defconfig。
| elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ cp .config arch/arm/configs/imx6ull_elf1_defconfig |
编译测试
编译内核并拷贝到开发板：
| elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ ./build.sh
elf@ubuntu:~/work/linux-imx-imx_4.1.15_2.0.0_ga$ scp arch/arm/boot/zImage root@172.16.0.175:/run/media/mmcblk1p1/ |
进行sync操作后重启开发板：
测试之前使用SIM卡插入开发板卡槽，连接好ec20模块及天线。
| root@ELF1:~# quectel-CM & |

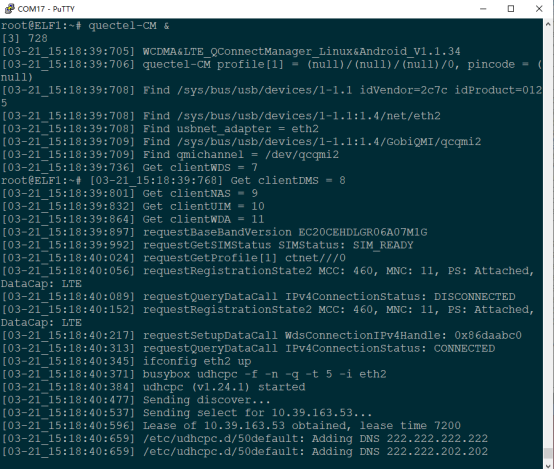

测试结果如下：

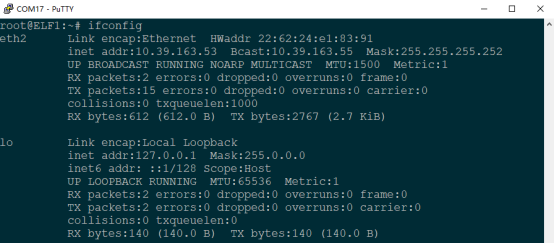

生成eth2网络设备：
测试连接外网：

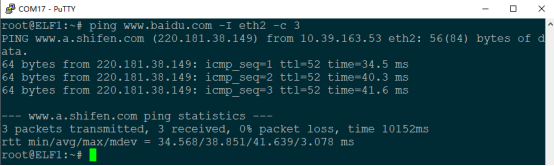

| root@ELF1:~# ping www.baidu.com -I eth2 -c 3 |
测试结果如下：
使用以下命令可终止quectel-CM服务：
| root@ELF1:~# killall quectel-CM |
