CS8725E四通道D类音频功放IC核心特性一览

CS8725E是一款四通道D类音频功率放大器，兼容2.0、2.1、4.0三种音响应用组合，能满足不同场景下的音频放大需求。 在功率输出方面，当供电电压为24V时，该器件4通道可输出4×30W的连续功率；用于2.0应用时，输出功率可达到2×60W；2.1应用场景下，则支持2×30W（高音）与60W（低音）的功率分配，适配不同音响配置的功率要求。 性能与可靠性上，CS8725E的效率可达92%以上，具备36V耐压设计，同时内置过流保护、短路保护和过热保护功能，能在异常工作条件下保护芯片，还可降低生产过程中的不良比例。 封装与应用适配方面，CS8725E采用EFA40纤小封装，底部设计有散热焊盘，且具备先进的EMI抑制技术，仅需少量外围器件即可实现高质量音频输出，可应用于车载音频、家庭音响系统以及紧急呼叫设备等场景。

一 、CS8725E的特性

输出功率: 4通道

VDD=16V@RL=4Ω THD+N=10% Po=4X33W

VDD=24V@RL=8Ω THD+N=1%  Po=4X30W

输出功率:2.1应用:VDD=24V THD+N=1%(外加散热片)

Po=2X30W RL=8Ω(高音) Po=60W RL=4Ω(低音)

输出功率:2.0应用

VDD=20V@RL=4Ω THD+N=1% Po=2X43W

VDD=22V@RL=4Ω THD+N=1% Po=2X50W

VDD=24V@RL=4Ω THD+N=1% Po=2X60W(外加散热片)

单电源供电,宽电源电压范围:5V~26V

音频系统带滤波网络,静态电流100mA@24V

高可靠性设计:36V耐压设计单片可实现2.0,2.1.4.0等各种音响组合

效率:92%@PVCC=24V RL=8Ω PO=4X15W

良好短路保护和具备自动恢复功能的温度保护

良好的失真和防噗声功能

增强型封装设计:底部散热焊盘的EFA40特殊设计

二、CS8725E的应用信息

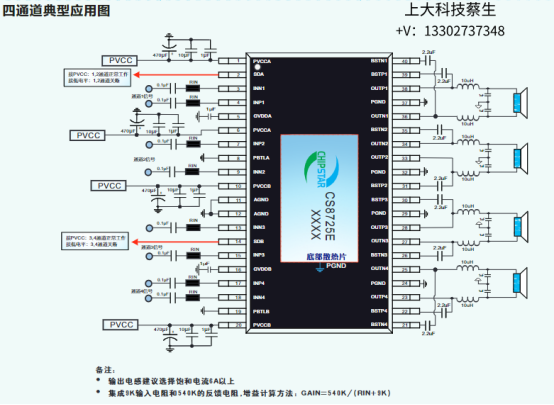

1、四通道典型应用图

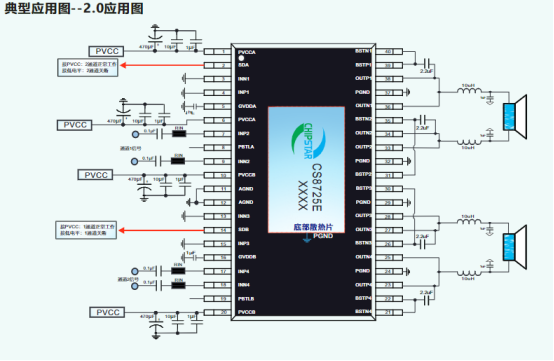

2、2.0典型应用图

3、2.1典型应用图

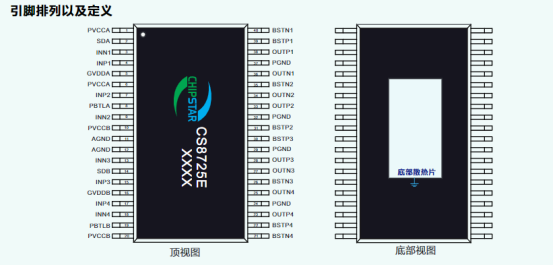

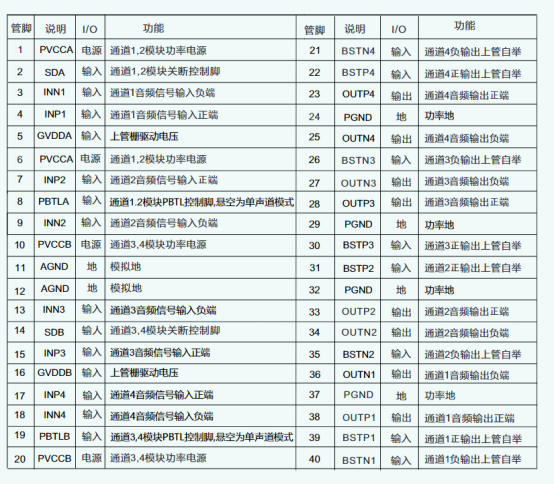

4、引脚排列以及定义

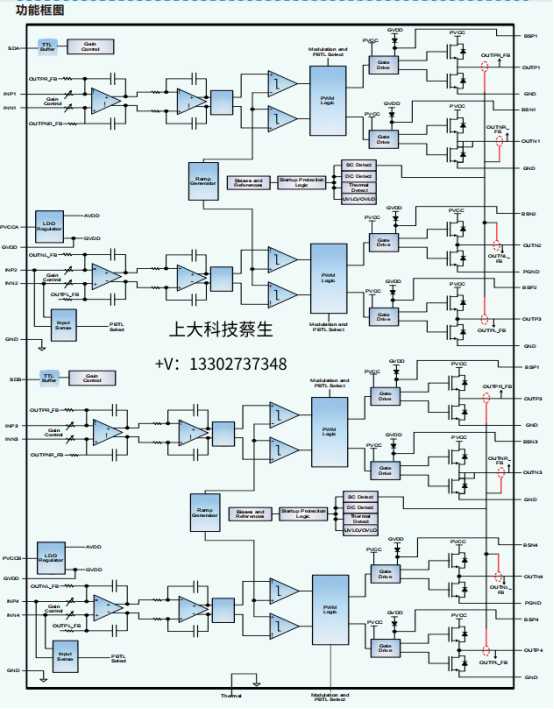

5、功能框图
