【芯方案】中微爱芯即热饮水机解决方案

14小时前
190
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

AiP8F3515(中文)_A5.pdf

共1个文件

应用背景 Application Background

在现代生活中,饮水机已经成为家庭及办公环境中不可或缺的电器设备之一。随着中国经济和社会的发展,人均可支配收入提高,人们对健康饮水的需求也越来越高,一台能够随时制作热水并且拒绝“千滚水”的即热饮水机应运而生,为能够健康且即刻饮用到热水提供了很大的便利。针对这个庞大的饮水机市场,中微爱芯推出一套即热饮水机方案,该方案安全可靠、功能丰富,还可以根据功能需求配合显示驱动芯片,能够实现各种LED、LCD高亮度显示,匹配各种个性化的显示需求,具有低成本,高稳定性等优势。

产品参数 Product parameters

  • 工作电压:AC220V 50Hz
  • 额定功率:2100W
  • 水温精度:±1.5℃
  • 工作温度:-20℃-80℃
  • 操控方式:触摸按键控制
  • 显示方式:LED
  • 保护功能:超温干烧保护,儿童锁等
  • 其他功能:预约,定时等
方案特点 Features of the plan

该方案的电路简单、成本低,可满足多种饮水功能可选,如泡奶、泡茶、咖啡、直饮等,支持多档温度可调出水,出水水温精度高,功能选定后系统可根据选定饮水功能自动控制发热管的工作温度和时间,而且带故障检测系统,确保电路安全可靠运行,LED高亮显示使得状态可视化,功能及状态一目了然。

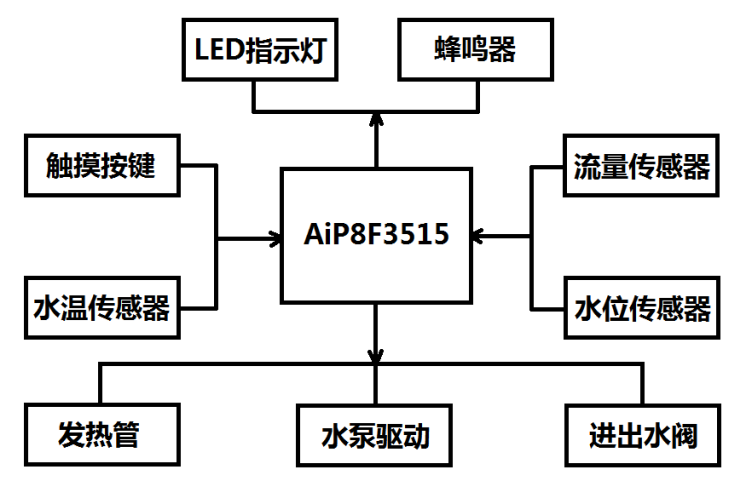

整体解决方案 Overall solution

方案主控MCU采用中微爱芯AiP8F3515芯片,AiP8F3515芯片一款触摸型8051内核MCU芯片,内置16KB Flash,搭配中微爱芯触摸库,可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。其中水泵电机驱动电路采用的是中微爱芯AiP615X系列电路。该系列马达驱动电路,为步进电机等应用提供了一种集成的直流马达驱动解决方案,该系列电路集成H桥驱动电路短路保护和过热保护电路。在显示方面,还可以根据不同的显示功能需求,选择我司的显示驱动芯片,能够实现各种LED、LCD高亮度显示,实现各种个性化的显示需求。

方案实物 Physical version of the plan

整机面貌

显示控制板正面

显示控制板反面

电源板正面

电源板反面

芯片资源 Chip resources

中微爱芯AiP8F3515、AiP8F3516、AiP8F3532电路均可用于饮水机主控板方案,具体参数如下表所示:

匹配物料 Match the materials

结语 Conclusion

该饮水机方案灵活可靠,芯片选型选择多样,可根据客户需求灵活变更,满足不同需求,力求助力客户缩短研发周期,帮助客户产品快速上线,实现双赢。

如需了解更多产品资讯,请联系中微爱芯授权代理商或销售工程师。
