晶台KL6N137高速光耦引脚解析与功能优势

2025/11/27
670
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论
在电子电路设计中,光耦合器(光耦)是实现电气隔离信号传输的关键器件。KL6N137作为一款经典的高速光耦,凭借其10Mbps的传输速率和5000V的隔离电压,广泛应用于工业控制、通信设备及医疗仪器中。本文将详细解析其引脚功能与核心特性。

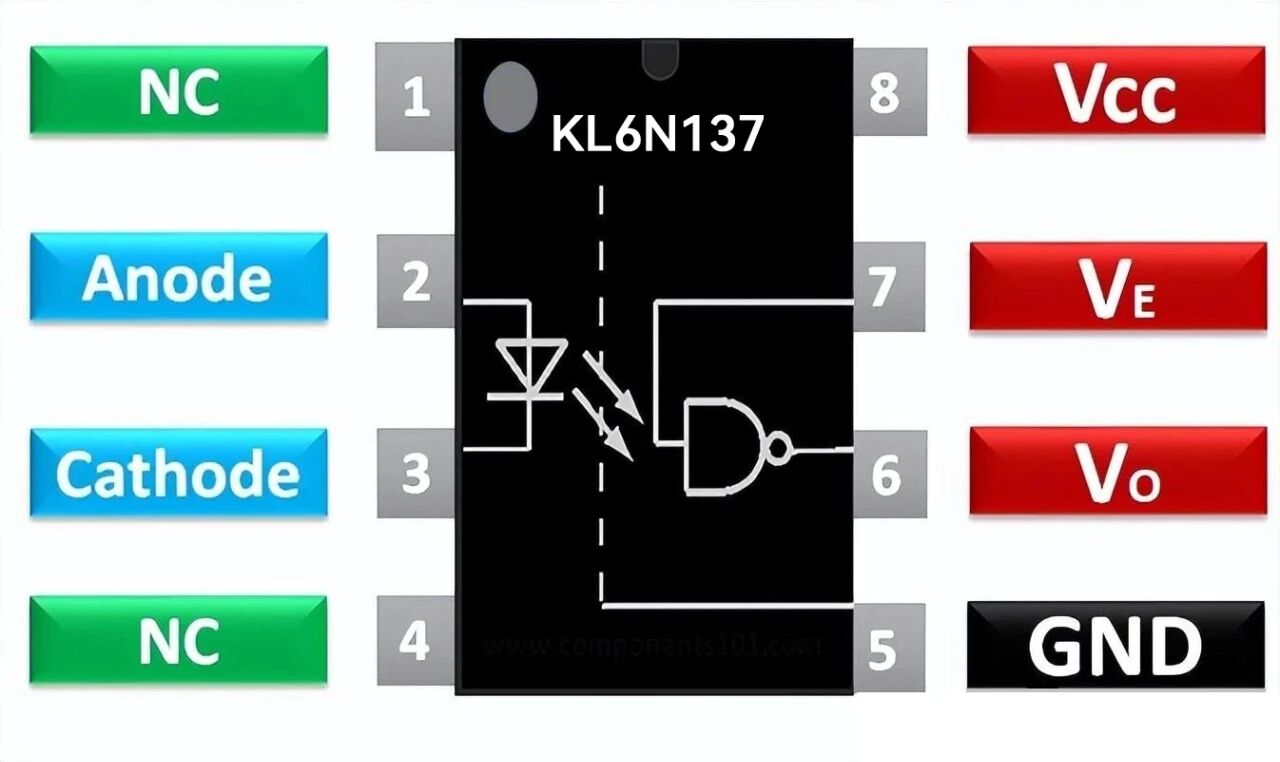

KL6N137引脚图及功能描述

引脚序号 引脚功能 引脚描述
引脚1
数控
空引脚-不连接
引脚2
IR 阳极(A) 给IC的IR 提供逻辑输入,通过IR 传输发送输入数据
引脚3
IR 阴极(C) 用作与发射电路的公共地
引脚4
数控 空脚-不连接
引脚5
GND 光耗合器内 IR 接收器的接地引脚
引脚6
输出 (U0) 逻辑输出脚
引脚7
启动 (UE) 默认情况,通过上拉电阻启动
引脚8
电压
为IC供电

核心功能与优势

高速传输性能

KL6N137支持最高10Mbps的数据速率,信号延迟低至75ns,满足高速数字通信需求,如串行总线隔离与A/D转换。

电气隔离能力

内置5000Vrms隔离屏障,有效阻断地环路干扰与高压噪声,适用于工业现场总线隔离(如Profibus、DeviceNet)及医疗设备安全隔离。

抗干扰设计

集成噪声屏蔽层,共模瞬态抗扰度达10kV/μs,确保在复杂电磁环境中稳定工作。
电源端(7脚)需并联0.1μF陶瓷电容滤波,抑制电源纹波。

灵活配置

通过调整输入限流电阻与输出上拉电阻,可适配不同电压与负载需求。
使能端(8脚)支持动态控制输出状态,优化系统功耗。
晶台KL6N137以高速、高隔离度与低成本优势,成为电子工程师隔离设计的首选器件。通过合理配置引脚与外围电路,可充分发挥其在信号隔离与噪声抑制中的关键作用。
