100V高耐压LED车灯恒流驱动IC-H5524K 支持90V60V48V30V24V降压12V9V

H5524K是一款为高输入电压环境设计的降压型恒流LED驱动芯片，适用于多种电压输入场景，包括90V、60V、48V、30V、24V降压至12V、9V等。该芯片采用VFPWM连续工作模式，具有非隔离式恒流输出特性，可为LED照明系统提供稳定可靠的驱动支持。

一、核心技术特点

宽电压输入范围：支持8V至90V的输入电压。

固定开关频率：典型开关频率为130kHz，采用固定PWM工作模式，允许使用较小值的电感，有助于缩小整机体积。

高效率输出：转换效率高可达95%以上，有效降低系统功耗。

双模式调光：通过MODE端口可实现高亮模式（悬空）和50%负载电流的低亮模式（接高电平），满足不同亮度需求。

多重保护机制：内置智能温度保护功能，可在高温条件下自动降低输出电流；集成输出短路保护，提升系统可靠性。

二、封装与散热设计

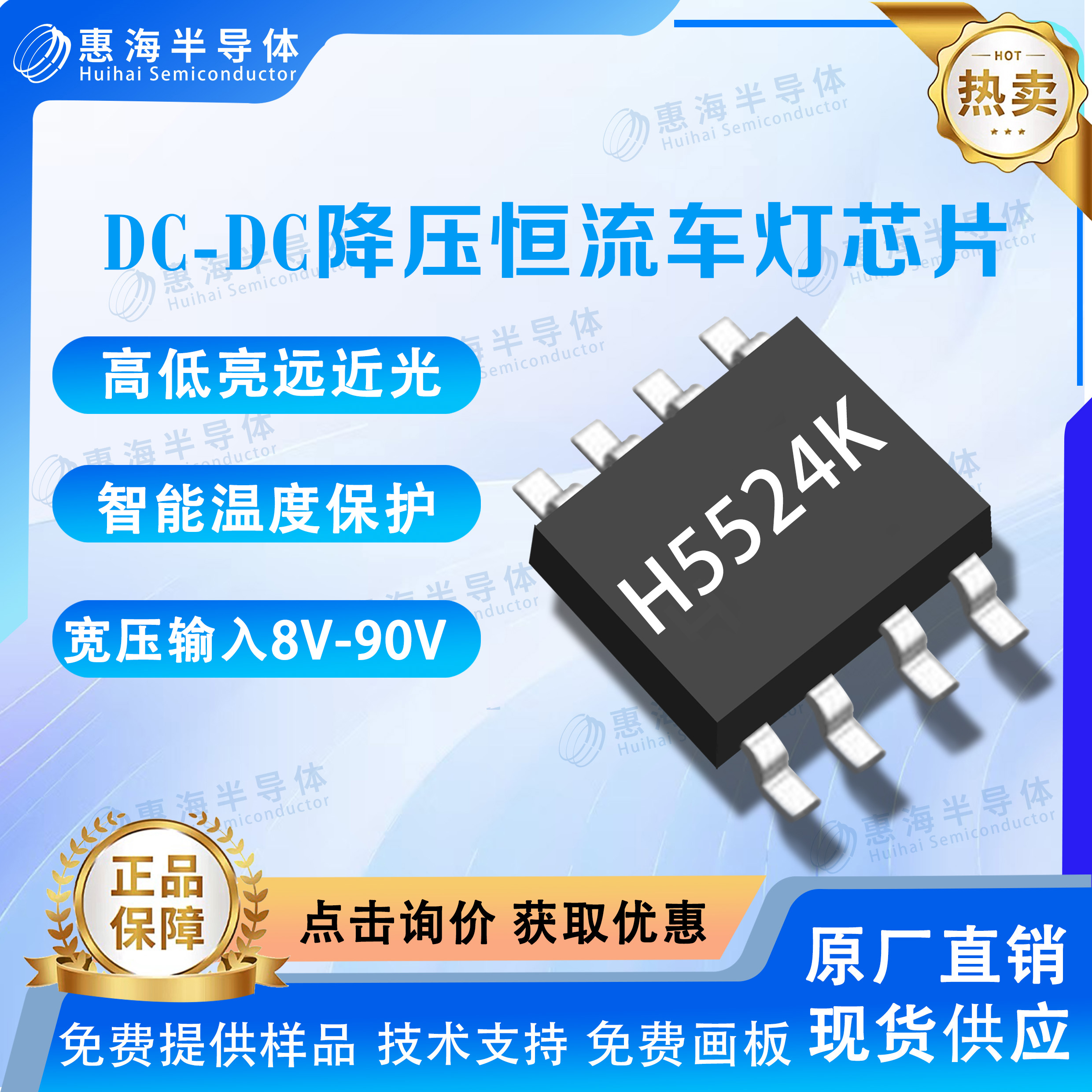

芯片采用ESOP-8封装，底部散热片连接至SW引脚，通过优化散热路径提升芯片的散热效率，确保长时间稳定工作。

三、性能参数

输出电流：高达1.3A（铝基板条件下可达1.6A）

内置低内阻MOS：耐压100V，支持大电流输出

内置5.5V稳压管：提供稳定的基准电压

四、典型应用场景

LED驱动器

RGB背光LED驱动

电动自行车照明系统

大功率LED照明设备

汽车照明领域

五、技术优势

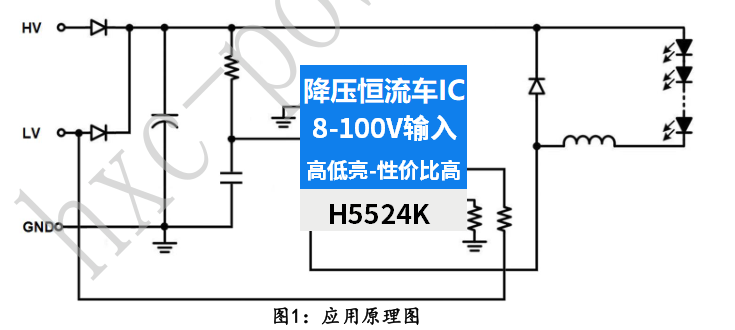

H5524K通过平均电流工作模式实现精准的恒流控制，外围电路设计简单，可有效降低系统复杂度和成本。其紧凑的封装形式和高效的散热设计，使其成为高耐压LED驱动场景中的适用解决方案之一。

综上所述，H5524K芯片凭借其宽电压适应能力、灵活的调光模式及完善的保护功能，在多种照明应用中展现出良好的技术特性。
