"高端"USB-C转2.5G以太网适配器拆解：智商税

随着现代笔记本电脑不断轻薄化，特别是MacBook系列成为主流的今天，USB-C接口已成为主流配置，但这也带来了接口短缺问题。特别是有线网络接口在追求便携性的设备上几乎消失，使得高速稳定的网络连接成为痛点。而2.5G以太网作为千兆网络的升级标准，能够提供更高的传输速率，非常适合大文件传输、NAS访问和高清多媒体流传输。所以本期与非网准备挑选市面上一个高端的USB-C转2.5G以太网适配器进行拆解。

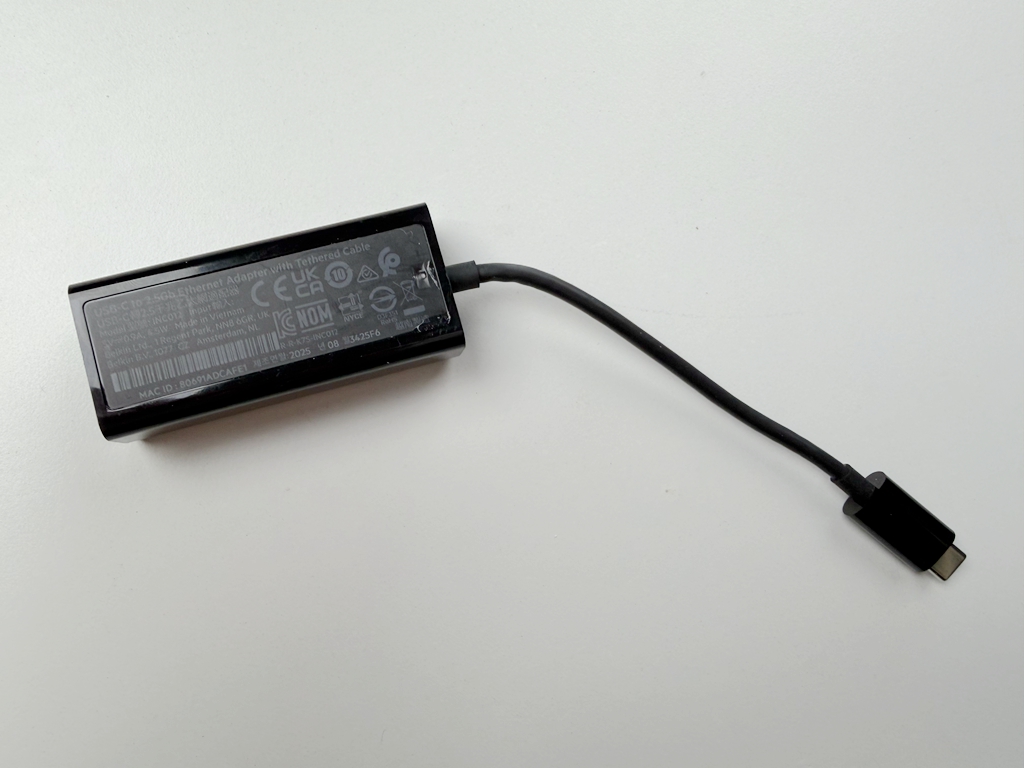

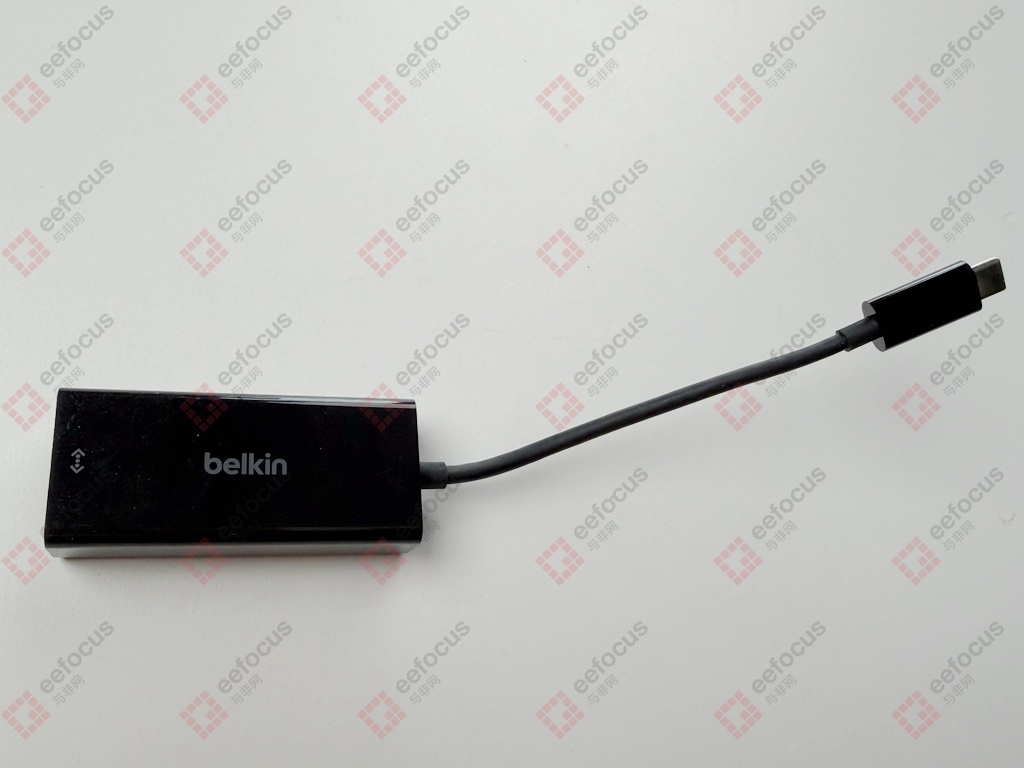

这次拆解的产品选择了贝尔金的扩展坞，主要是这家公司是经过苹果官方认证的配件品牌，另外它的价格足够高，与同类功能的配件产品相比，其溢价在100%~200%，所以非常好奇这个产品到底是真材实料还是妥妥的智商税。有一点非常有意思，这个产品居然不是中国制造，而是越南制造，难道制造业迁移已经成规模了？但是仅从售价看越南制造的产品再卖到中国也不便宜，甚至可能比本地制造更贵。

拆解

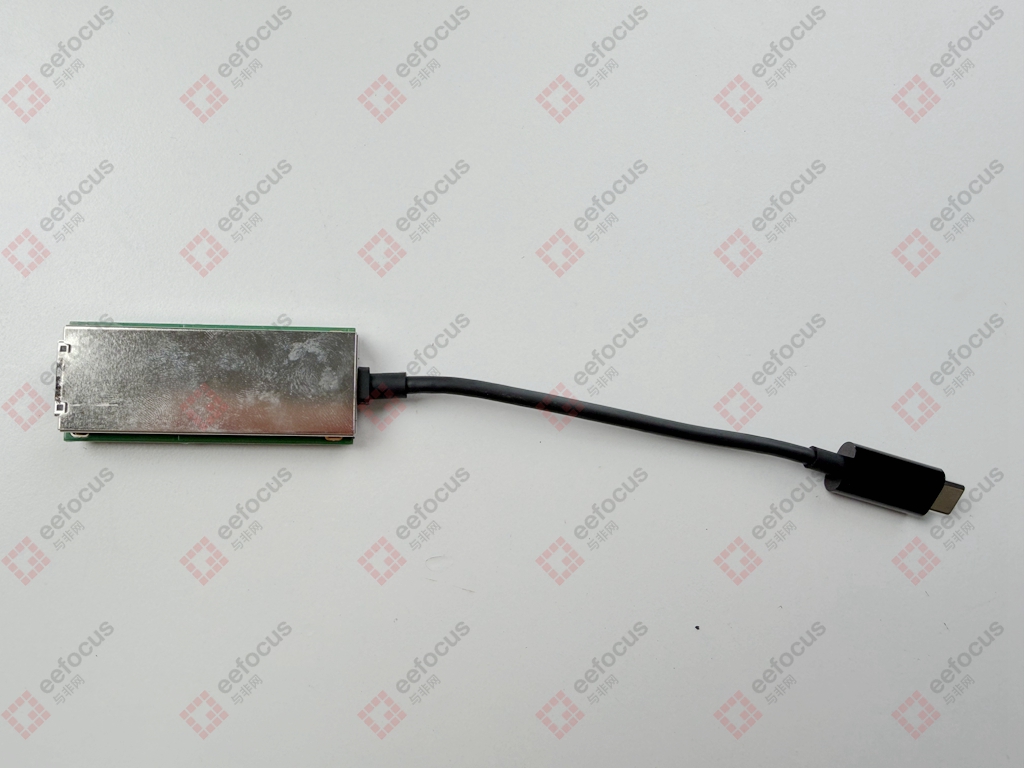

实际拆解中发现制造工艺有点糙，结构设计也不巧妙，基本只能靠暴力拆解掉外壳，内部有一个金属屏蔽罩，减少电磁干扰，覆盖整个PCB板。

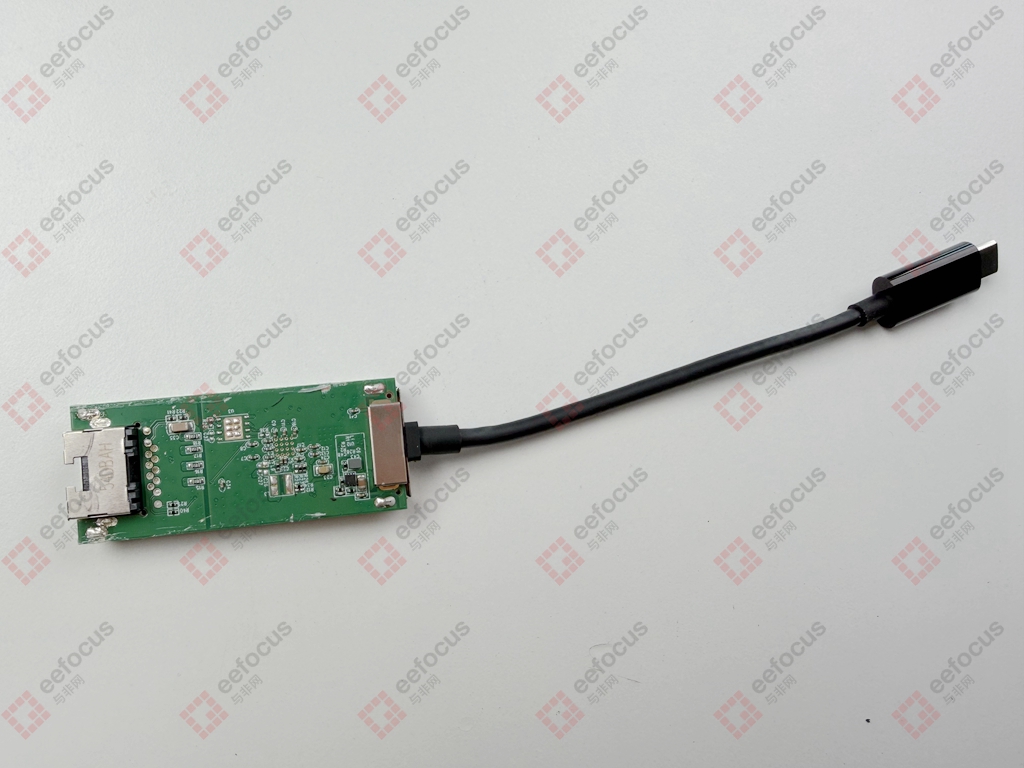

而在PCB板另一面基本只有一些被动器件、一个RJ45的以太网口以及USB-C连接器，其中USB-C接口处带有加固设计，确保可靠性。

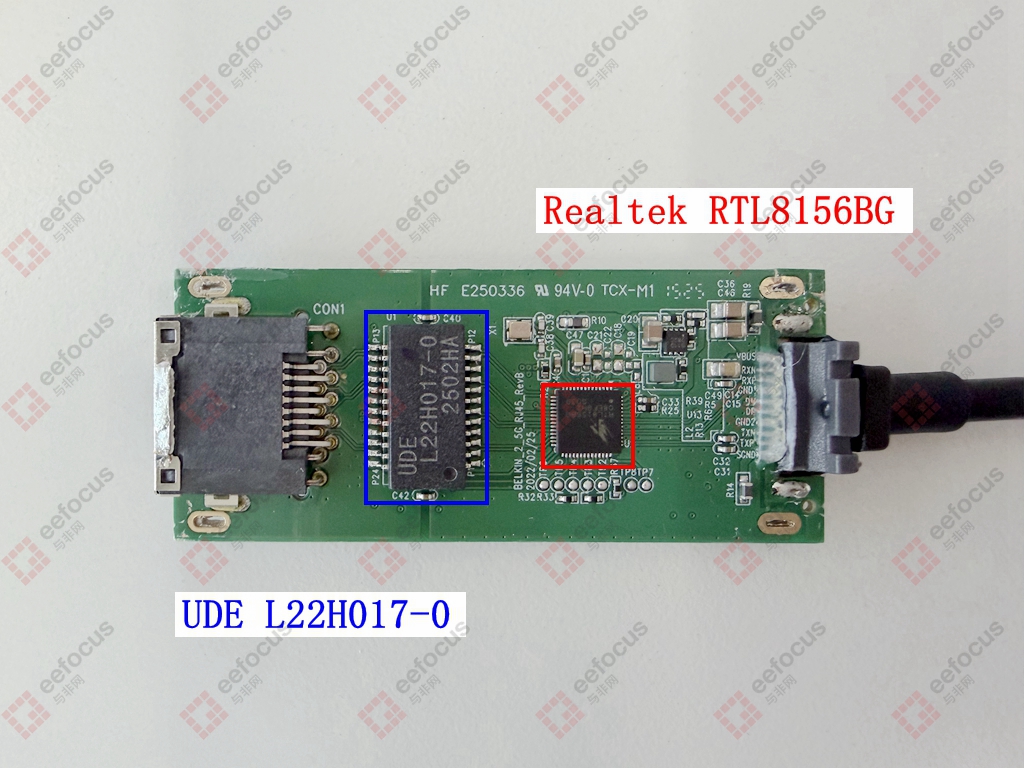

拆掉屏蔽罩可以看到整个适配器的硬件方案，相当简洁明了。

整个适配器的功能实现主要依赖于两颗核心芯片以及其它周边元件。

首先是瑞昱的以太网控制器芯片RTL8156BG，集成MAC和PHY，支持10/100/1000M/2.5G速率，采用QFN封装，可以实现USB 3.0转2.5G以太网的应用。旁边有一颗25MHz晶振，为芯片提供精确的时间基准。

另一颗主要的芯片是涌德电子的网络隔离变压器L22H017-0，将RTL8156BG输出的差分数据信号耦合到以太网线缆上，并且有电气隔离以及抑制共模干扰等作用，提高信号完整性以及可靠性。

此外PCB板子上还包括一些电源管理电路，主要的供电是从主机的USB-C接口获取5V电源，内部的稳压电路将其转换为芯片所需的各个电压等级。所以电源管理电路包含稳压器和多种滤波电容，用于为芯片提供稳定、纯净的工作电压。

所以适配器具体的工作原理是：

下行方向（电脑 → 网络）：数据从电脑的USB-C接口出发，通过USB 3.0数据线传输至瑞昱RTL8156BG芯片，该芯片内部的USB MAC和PHY层对数据进行处理，转换为适合以太网传输的格式，接着将信号传输至UDE L22H017-0网络隔离变压器进行信号耦合和隔离，最终将信号送至RJ45接口。上行方向（网络 → 电脑）：来自网线的差分信号通过RJ45接口进入UDE L22H017-0进行隔离和耦合，之后送入瑞昱RTL8156BG芯片，内部的以太网PHY和MAC层将信号还原为数据，再通过USB接口协议封装后传送给电脑。

小结

通过拆解，不难发现贝尔金这个适配器的硬件并没有"超越"与众不同，采用瑞昱RTL8156BG作为主控芯片+UDE L22H017-0网络隔离变压器，也是目前2.5G USB网卡市场的主流方案，无论是做工和性能都没有明显看到可以溢价的地方，因此，如果有USB-C转2.5G以太网配件的需求，不妨关注下国内的产品——同样的方案，一半不到的价格不香吗？那你是如何看待贝尔金的这个产品的呢？欢迎留言讨论！
