什么是快充诱骗芯片？
PD快充诱骗芯片是一种用于受电设备端的协议转换芯片，核心作用是与 PD 充电器完成协议握手，主动请求并 “诱骗” 其输出预设的高压档位（如 9V/12V/15V/20V，PD3.1 可达 48V），从而获取超出默认5V的供电能力。用电器电路中使用这种Type-C sink IC后，可以自适应市面上PD充电器，使其输出快充电压给产品供电。
核心工作原理：模拟智能设备的协议握手
PD快充协议通过USB-C接口的CC引脚进行双向通信，充电器与设备需协商确定电压档位。诱骗芯片的工作流程如下：
1. 协议探测：检测充电器支持的PD/QC/AFC/FCP等协议类型及电压范围
2. 电压请求：通过CC引脚发送PDO数据包（PD协议）或D+/D-线发送电压信号（QC等协议）
3. 稳压输出：充电器验证通过后切换至请求电压，芯片控制后端电路稳定输出
关键机制：芯片通过模拟高功率设备的通信协议（如笔记本电脑），使充电器误认为连接了高功率设备，从而开启高压输出模式。
典型应用场景
传统设备改造：为老旧设备添加Type-C接口，使其支持快充。移动电源/充电宝：从PD充电器获取20V高压，提升充电效率。
电动工具：使用USB-C接口替代传统DC接口，支持20V5A大功率输入。
相机外接电源：如绿巨能外接电源支持9V3A输入，替代电池供电。
智能家居：小家电通过诱骗芯片实现Type-C接口快充。DIY项目：为开发板、加热产品等提供可调快充电源
快充诱骗芯片选型及芯片特点
产品端（sink受电端）使用快充诱骗芯片从充电器取电，例如获取9V、12V、15V、20V等。取电芯片有多种型号，有各自特有的功能，现在做个功能简介以及如何选择合适的芯片型号。
XSP01A
封装：SOT23-6
支持PD2.0/3.0协议的取电芯片，可以从Type-C口的充电器获取到快充电压，电压档位支持5V、9V、12V、15V、20V可选，电流最大支持5A。常见的充电器如：iPhone 20w充电器，三星20w充电器，华为65w充电器等。
快充协议：PD
电压选择：5V、9V、12V、15V、20V
结论：电路简单，性价比高，只支持Type-C口的PD协议的充电器，支持的协议少，兼容性一般。产品功能简单，对成本控制要求很低的产品，可以选用。
XSQ10
封装：SOT23-6
支持QC2.0/3.0协议的取电芯片，可以从USB-A口的充电器获取到快充电压，电压档位支持5V、9V、12V可选，最大电流支持2A，常见的充电器如：OPPO USB-A充电器，华为22.5w充电器，小米20w充电器等。
快充协议：QC、FCP
电压选择：5V、9V、12V
结论：电路简单，性价比高，只支持USB-A口的充电器，不支持PD协议的充电器，支持的协议少，兼容性一般。产品功能简单，对成本控制要求很低的产品，可以选用。

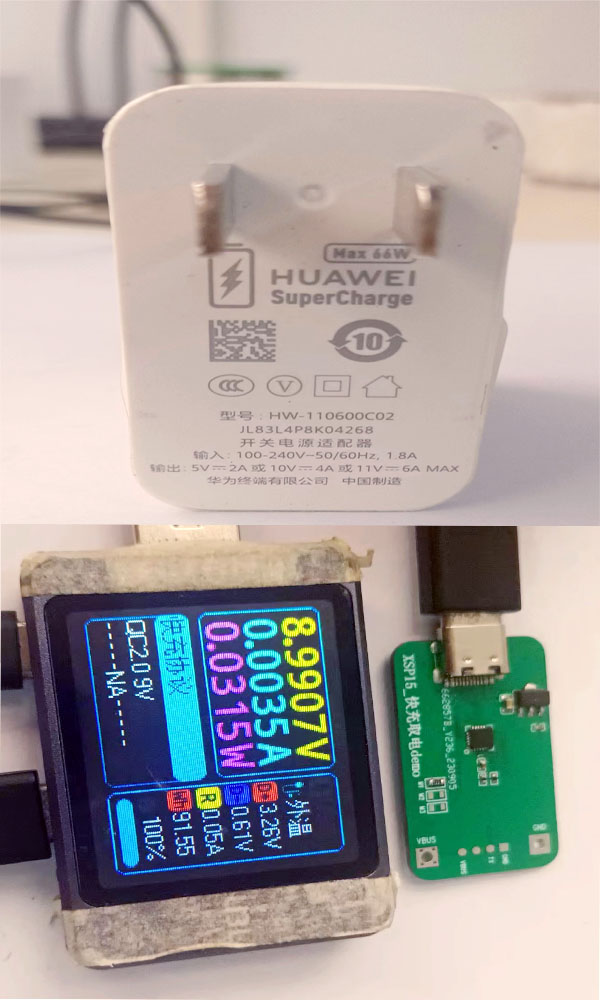

XSP15和XSP26
封装：QFN20-3×3
支持多种快充协议的取电芯片，支持宽电压输入5V~30V，同时支持UART串口把充电器的PDO档位（功率信息）发送出来，外部芯片可读取，另外还支持和其它芯片共用Type-C的D+D-，外部芯片可以通过D+D-与电脑连接通讯，最大电流支持6A。
快充协议：PD、QC、华为SCP、FCP三星AFC
电压选择：5V、9V、11V、12V、15V、20V
电压向下兼容：电压设置20V，如果充电器最大只有9V，则自动获取9V。

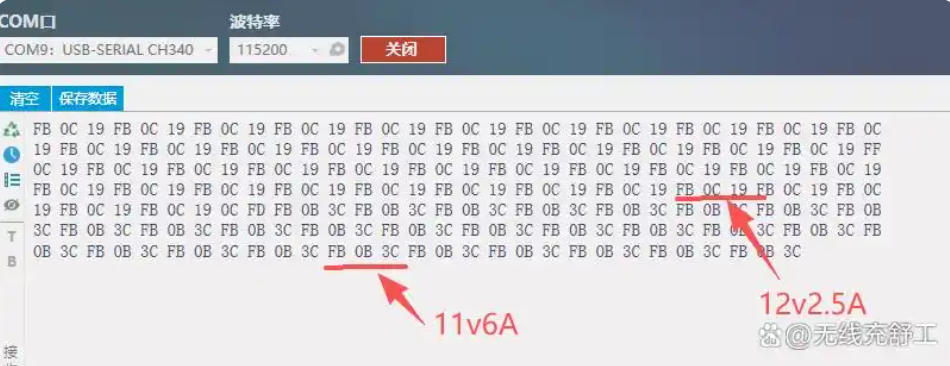

串口功能：通过串口发送充电器的最大功率信息（电压、电流消息），产品可以读取功率，调整负载大小防止拉死充电器。

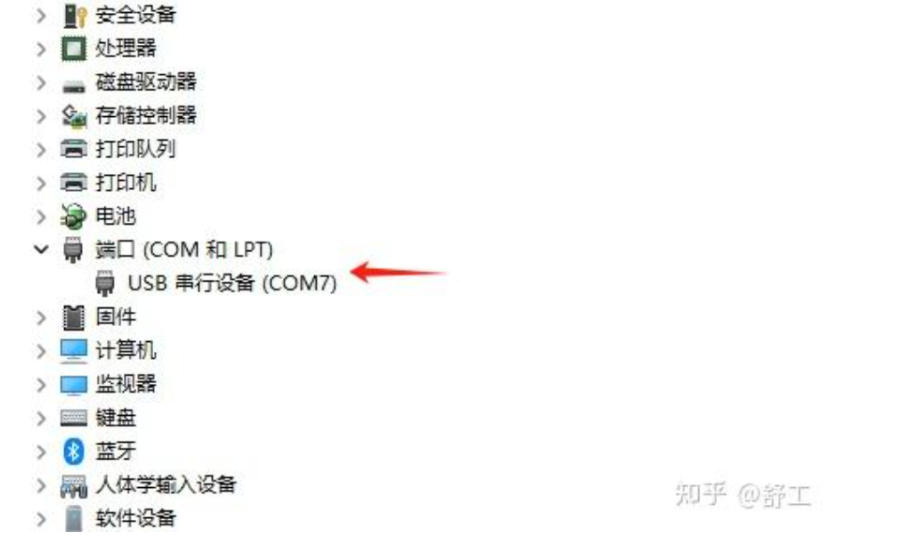

设备识别功能：芯片支持识别设备类型，比如识别到充电器，就开启诱骗取电，识别到是电脑，就让主板与电脑连接通讯。
结论：
芯片功能齐全，支持的协议多，兼容性广，各种品牌的充电器都能兼容，不挑充电器，产品可以使用芯片的识别设备功能与电脑通讯升级，还可以通过串口读取到功率消息。芯片功能多，产品体验好。
XSP16
封装： QFN16-3×3
芯片支持PD3.1协议的28V，还支持其它多种快充协议，同时支持UART串口把充电器的PDO档位（功率信息）发送出来，外部芯片可读取。最大电流支持5A。
快充协议：PD3.1/3.0、QC、AFC、FCP
电压选择：5V、9V、12V、15V、20V、28V
电压向下兼容：电压设置28V，如果充电器最大只有12V，则自动获取12V。
串口功能：通过串口发送充电器的最大功率信息（电压、电流消息），产品可以读取功率，调整负载大小防止拉死充电器。
结论：
芯片功能齐全，支持的协议多，兼容性广，大部分品牌的充电器都能兼容，产品可以通过串口读取到功率消息。芯片功能多，产品体验好。
XSP25
封装：QFN20-3×3
芯片支持多种快充协议，同时支持UART串口把充电器的PDO档位（功率信息）发送出来，外部芯片可读取。
快充协议：PD、QC、华为SCP、三星AFC、FCP
电压选择：5V、9V、11V、12V、15V、20V
电压向下兼容：电压设置20V，如果充电器最大只有9V，则自动获取9V。
串口功能：通过串口发送充电器的最大功率信息（电压、电流消息），产品可以读取功率，调整负载大小防止拉死充电器。
结论：
芯片功能齐全，支持的协议多，兼容性广，各种品牌的充电器都能兼容，不挑充电器，产品可以通过串口读取到功率消息。芯片功能多，产品体验好。
XSP28
封装：SOP8
芯片支持多种快充协议，电路简单，性价比高，最大电流支持5A。
快充协议：PD、QC、三星AFC、FCP
电压选择：5V、9V、12V、15V、20V
芯片脚耐压高达21V
电压向下兼容：电压设置20V，如果充电器最大只有9V，则自动获取9V。
结论：
芯片支持的协议多，兼容性广，芯片耐压高, 电路简单，芯片外围元器件精简。大部分品牌的充电器都能兼容。产品体验好。
