PD全协议快充诱骗取电芯片XSP25A，快充充电器测试全流程解析--转快充 PD快充

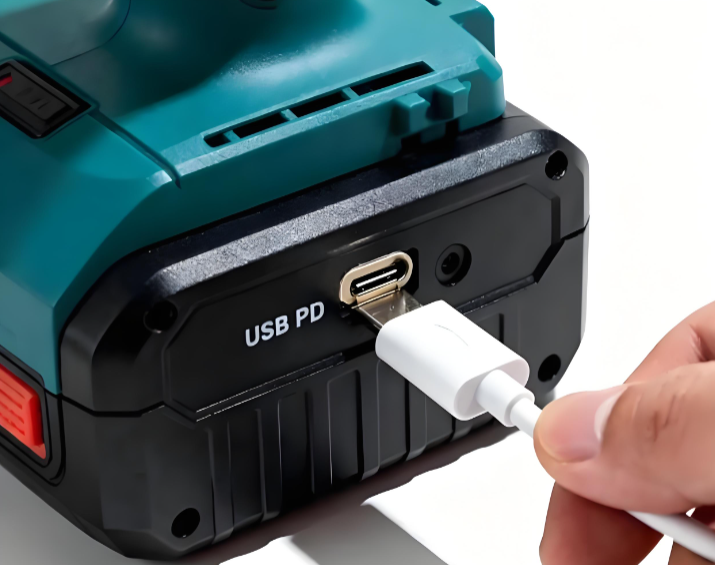

随着Type‑C快充全面普及，小家电、锂电设备、电动工具、智能家居产品普遍需要从PD充电器、车充、移动电源获取高压大功率供电。传统简易诱骗芯片协议不全、缺少功率反馈，经常出现充电器功率不足触发保护、反复重启、兼容性差等痛点。XSP25A作为高性能Type‑C受电端（Sink）快充诱骗芯片，集成全协议栈、UART串口功率监测、智能电压降级、完善保护机制，为各类产品提供稳定可靠的快充取电解决方案。

一、全快充协议兼容，广泛适配市面电源

XSP25A内置完整多协议解析引擎，一次性集成PD2.0/PD3.0、QC2.0/3.0、华为FCP/SCP超级快充、三星AFC、BC1.2协议。

完美兼容华为、小米、苹果、三星、高通等各大品牌充电器、车载快充、户外移动电源；支持Type‑C正反插自动识别，无需区分插头方向，极大降低终端产品兼容性投诉。

芯片支持5V/9V/10V/11V/12V/15V/20V多档位电压，最高支持20V5A、100W大功率输出，充分覆盖锂电升压充电、加热类小家电、小型电动工具等高压供电需求。

二、UART串口电压电流监测，解决充电器重启难题

这是XSP25A核心差异化优势。芯片可通过UART串口实时上传电压、电流功率信息给到主控MCU。

工程应用中经常遇到：产品设定20V取电，但外接低功率适配器，负载一拉载，充电器过载保护、频繁掉电重启。搭载XSP25A方案后，MCU实时读取适配器可用功率，动态调节负载大小，匹配充电器输出能力，从根源规避功率不匹配导致的停机故障，大幅提升产品使用稳定性。

三、智能向下兼容机制，供电不掉链

XSP25A自带电压自动降级策略：当请求目标电压无法被充电器支持时，芯片自动逐级向下协商电压，最终回落5V保底输出。

例如设备预设请求20V，若适配器不支持20V，则依次尝试15V、12V、9V、5V，最大限度保证设备持续供电，不会出现直接握手失败、完全断电的情况，适配场景更加灵活。同时支持两种配置模式：硬件引脚固定电压档位，或IO动态切换目标电压，方便产品多工况设计。

四、极简外围电路，降低BOM成本、缩短开发周期

XSP25A采用QFN20（3×3mm）小型封装，体积小巧，适合结构紧凑的便携设备PCB布局。外围元器件数量精简，仅少量阻容元件，配套LDO可与主板共用，减少器件数量，有效控制物料成本。

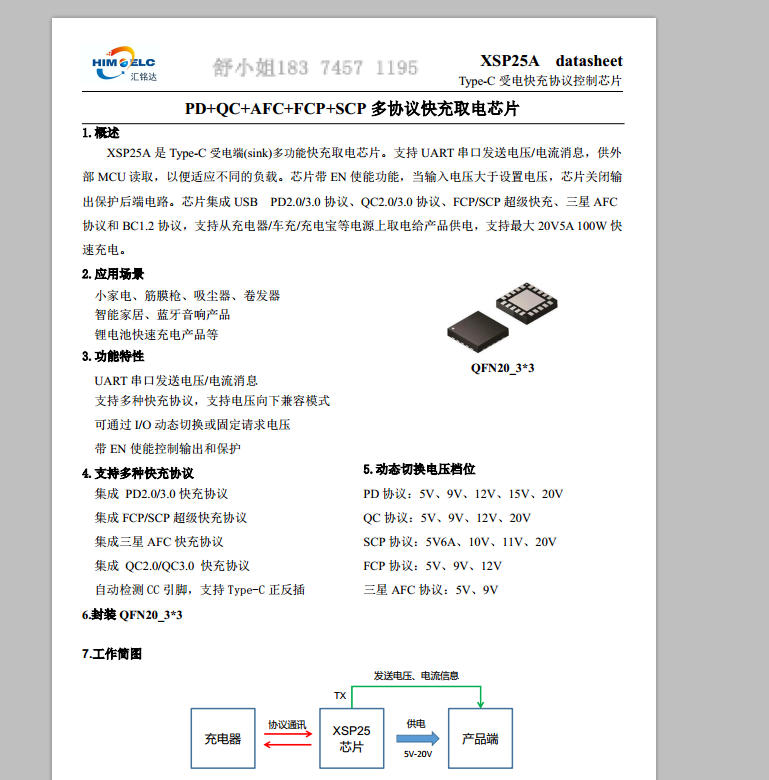

芯片上手调试简单，参考电路成熟，配套完整规格书与参考设计，能够有效缩短硬件开发、样机调试周期，适合批量快速落地。

XSP25A电压测试

使用USB Type-C口的PD 100W（5V/9V/12V/15V/20V）充电器：XSP25A直接完成PD协议握手并请求（5V/9V/12V/15V/20V），实测输出（5V/9V/12V/15V/20V）；

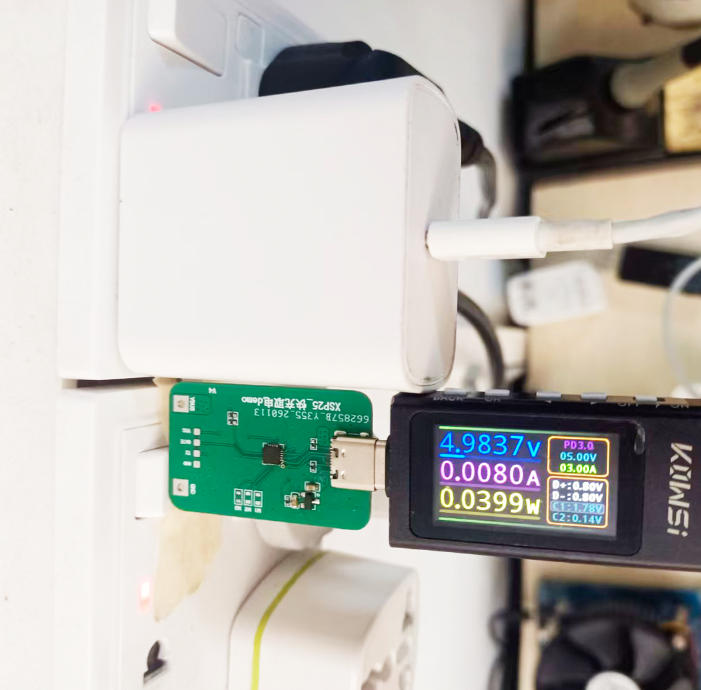

DEMO板设置5V, MOD1,MOD2,MOD3全部脚悬空

DEMO板设置9V, MOD1脚接地 MOD2,MOD3悬空

DEMO板设置12V, MOD2脚接地 MOD1,MOD3悬空

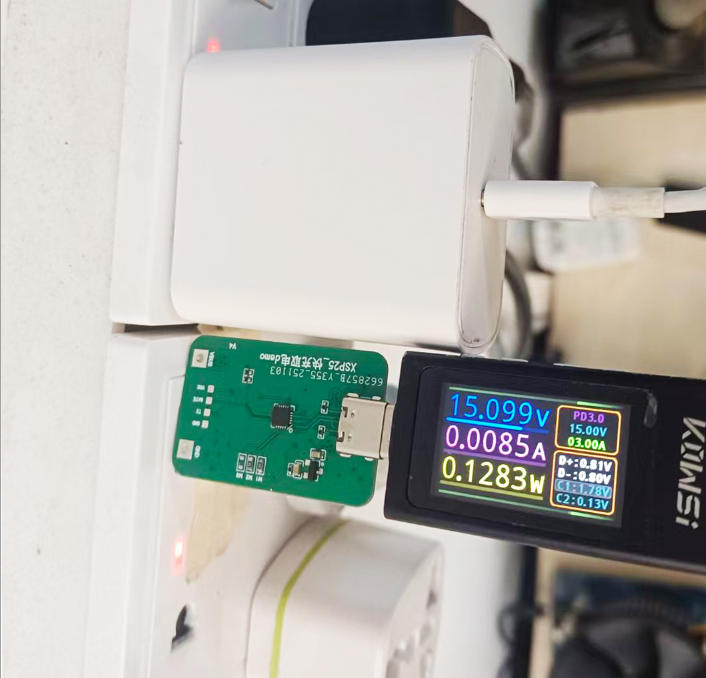

DEMO板设置15V, MOD1，MOD2脚接地,MOD3悬空

DEMO板设置20V, MOD3脚接地,MOD1，MOD2悬空

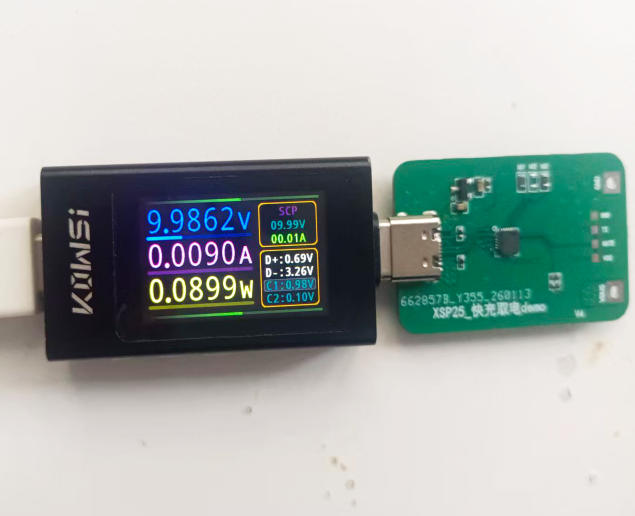

使用华为USB 口的66W（5V-11V）充电器：XSP25A直接完成握手并请求（5V/9V/10V/11V），实测输出（5V/9V/10V/11V）；

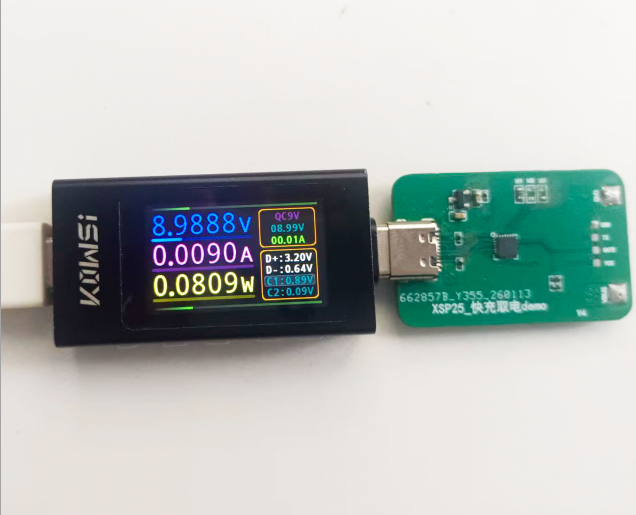

DEMO板设置9V, MOD1脚接地 MOD2,MOD3悬空

DEMO板设置10V, MOD2,MOD3脚接地 MOD1悬空

DEMO板设置11V, MOD1,MOD3脚接地 MOD2悬空

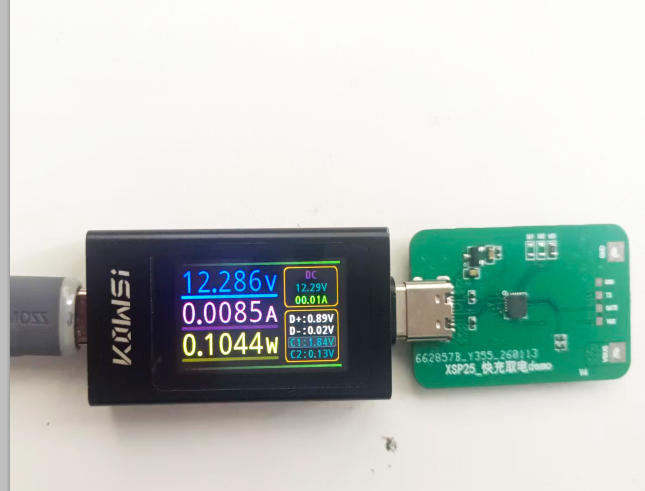

电压档位自动向下降级测试，使用USB Type-C口的PD 20W充电器（5V/9V），测试板设置20V ，实测输出12V

总结

对比传统基础款诱骗芯片，XSP25A不止实现基础电压诱骗，依靠全协议覆盖、串口功率反馈、智能降级、高性价比四大核心优势，解决大功率产品最头疼的充电器兼容、负载重启问题，是消费类大功率Type‑C取电方案极具竞争力的选择。
