数字示波器相对于模拟示波器有非常丰富触发的功能，数字示波器因为有强大的触发功能，所以能够用于异常信号的捕获和电路故障的调试。所以示波器的触发有两个重要作用，一是捕获感兴趣的信号波形；二是确定波形的时间零点，稳定显示波形。

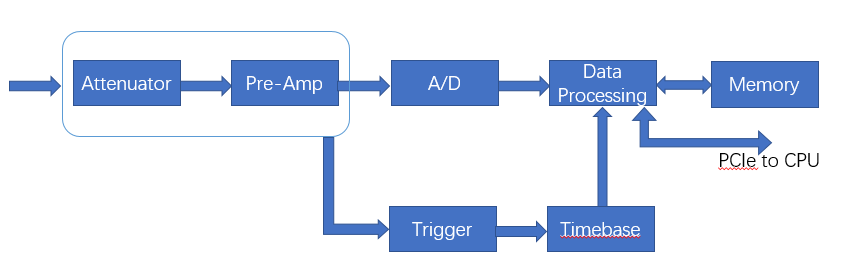

图1
如图1所示，信号通过Probe进入示波器经放大后会分成两路，一路通过ADC进行采样和量化，另一路送给触发电路。触发电路实时监控着输入的信号并判断是否满足预先设置好的触发条件，示波器采集的开始、停止等关键动作都是在触发电路的控制下进行的。
触发对于波形的稳定显示很重要。如果示波器没有触发，示波器可能采集到波形的任何一段位置，下一个波形又可能采集到另一段位置，这样在屏幕上看到的波形就是不稳定的。
模拟示波器只有触发后才进行信号的扫描显示，所以在屏幕上看到的波形都是触发点以后的。但对于数字示波器而言，当触发条件不满足时示波器并不是在等待，而是全速向缓存中存储采集的数据，但是示波器的存储深度是有限的，缓存会很快被填满，并不断用新的数据覆盖旧的数据，而且这个过程会一直持续到触发的发生。一旦触发条件满足，触发电路会控制示波器继续采集一段时间再停止下来。这样既能看到触发点前的数据，也能看到触发点后的数据，并且根据需要可以调整前后部分的比例。
示波器的触发模式是指示波器在触发条件满足前和满足后的工作状态，常用的触发模式有三种：
（1）自动触发（AutoTrigger Mode）：自动触发是绝大多数示波器的默认触发模式。在自动触发模式下，示波器会优先检测设定好的触发条件是否满足。如果触发条件满足，示波器就按当前的触发条件进行触发；如果触发条件不满足且持续超过一定时间（一般是几十ms），示波器内部会自动产生一个触发并捕获波形显示。如果示波器发生了自动触发，这时捕获到的波形可能是不满足触发条件的，但是这避免了用户由于触发条件设置错误而完全看不到信号波形的情况，用户可以根据示波器自动触发捕获到的波形进一步改变或优化触发条件的设置。自动触发模式可以适用于绝大多数的测试场合，但是也有一定的制约条件。如果用户感兴趣的信号跳变或设置的触发条件发生的频率很低，比如1秒钟才会发生一次，这时如果示波器工作在自动触发模式下，可能会由于来不及等待到满足触发条件的信号示波器就自动触发了，从而造成捕获的信号不是期望的信号的情况在自动触发模式下，无论是满足条件的触发还是示波器自动产生的触发，一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来，因此无论触发条件是否满足，示波器上的波形都是“动"起来的。
（2）正常触发（NormalTrigger Mode）：如果用户要捕获的信号出现间隔较长，而且触发条件设置无误，就可以把示波器设置为正常触发模式。在正常触发模式下，示波器会严格按照设定好的触发条件触发。如果触发条件不满足，示波器会一直等待满足触发条件的信号到来，而不会自动进行触发。在正常触发模式下，也是一旦触发后示波器就会把捕获的波形处理显示，然后再等待下一个触发的到来。因此如果持续有满足触发条件的波形到来，示波器上的波形就是“动”起来的；但如果满足触发信号的波形一直没有到来，示波器上的波形是不动也没有更新的。
（3）单次触发（SingleTrigger Mode）：在正常触发条件下，当有新的满足触发条件的波形到来时，会把前面的波形更新掉，而有时需要捕获一些单次或瞬态的情况（比如要捕获系统上电时的波形、开关打开瞬间的波形、时钟刚起振时的波形等），我们关心的是第一个满足触发条件的信号的波形，这时就可以把示波器设置成单次触发模式。在单次触发模式下，一旦触发条件满足，示波器就把捕获的波形处理显示，并且不再进行后续的触发和采集。
参考文献：
李凯，编著.《现代示波器高级应用——测试及使用技巧》.北京：清华大学出版社，2017
