在工业控制、仪器仪表和智能变送器的“大脑”（微控制器MCU）与“手脚”（现场执行器、传感器）之间，常常存在一道“语言”的鸿沟。MCU擅长处理I2C、PWM等数字信号，而工业现场设备则普遍接受0-10V电压或4-20mA电流这类标准的模拟信号。如何实现高效、精准、可靠的双向“翻译”？客益微GP8630/GP8630B系列DAC（数字模拟转换器）芯片，正是为无缝桥接数字与模拟世界而生的“多面手”解决方案。
一、 什么是GP8630/GP8630B？
GP8630系列是一款多功能、高集成度的数模转换器。其核心使命，是将来自主控系统的数字指令，忠实地转换为工业界通用的标准模拟量信号。
输入接口：
双模兼容：同时支持I2C数字总线接口和PWM（脉冲宽度调制）信号输入，为系统设计提供极高的灵活性。GP8630默认PWM输入，GP8630B默认I2C输入，并可相互切换。
输出能力：

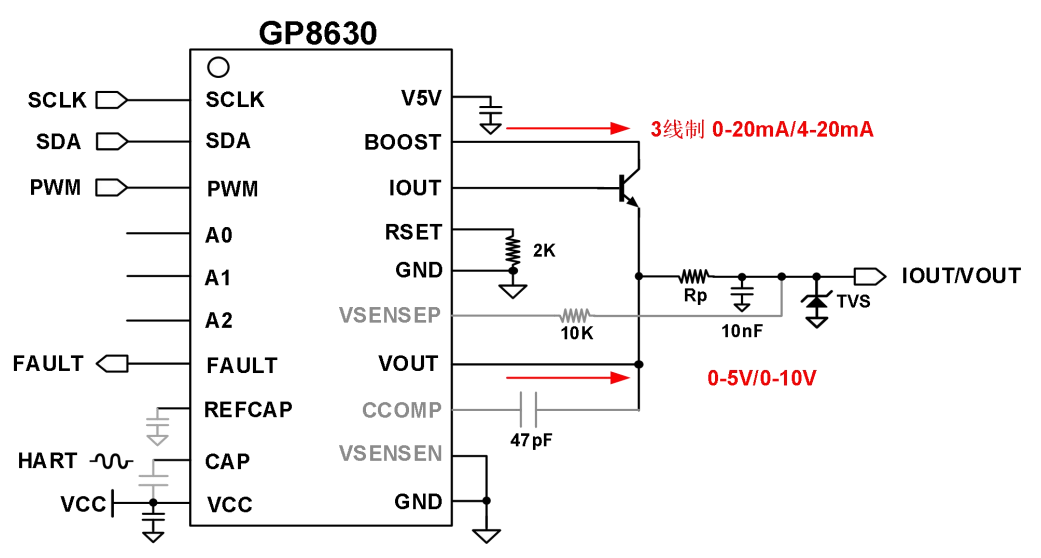

电压/电流一体输出：其革命性设计在于，电压和电流输出可共享同一个物理端口（通过指令或引脚配置选择），实现“单芯片、多协议”输出。
宽范围输出：
电压：0-10V标准输出，并支持1.2倍超量程至0-12V，为设计留有余量。
电流：支持0-20mA（量程可编程）及4-20mA三线制标准电流环输出，最高可达0-24mA。
简而言之，一颗GP8630芯片，就能将您的MCU发出的数字指令，转变为驱动阀门、变频器、记录仪或任何模拟设备的精确控制信号。
二、 GP8630/GP8630B的核心优势与特性
选择GP8630系列，意味着您选择了一个在性能、集成度和可靠性上均表现卓越的信号链核心：
高精度与卓越线性：
16位高分辨率：提供65536个离散输出等级，确保控制信号的精细与平滑。
低初始误差：输出满量程误差小于±0.2%，起点精确。
优异线性度：输出电压线性度典型值0.2%，输出电流线性度典型值更是达到0.1%，意味着输出与输入之间几乎是完美的直线关系，控制精准可预测。
工业级鲁棒性与可靠性：
宽电源电压：支持8V 至 36V单电源供电，全面覆盖12V、24V等工业标准电源。
宽温工作：工作温度范围-40℃ 至 105℃，适应严苛的工业环境。
完备的保护：内置过温保护和电流开路/电压短路报警（通过FAULT引脚指示），并具备2KV ESD防护能力，保障系统安全稳定运行。
快速启动：启动时间小于1ms，响应迅速。
高集成度与设计友好性：
端口复用：电压/电流单端口输出设计，极大简化了PCB布局和系统接口。
内置资源：芯片集成5.2V LDO（最大10mA输出）可为外部电路供电，并提供4.096V基准，减少外围器件。
功耗转移：提供BOOST引脚，可外接晶体管（如BCP56）将功耗和热量转移出芯片，显著提升系统在大电流输出下的可靠性和工作温度范围。

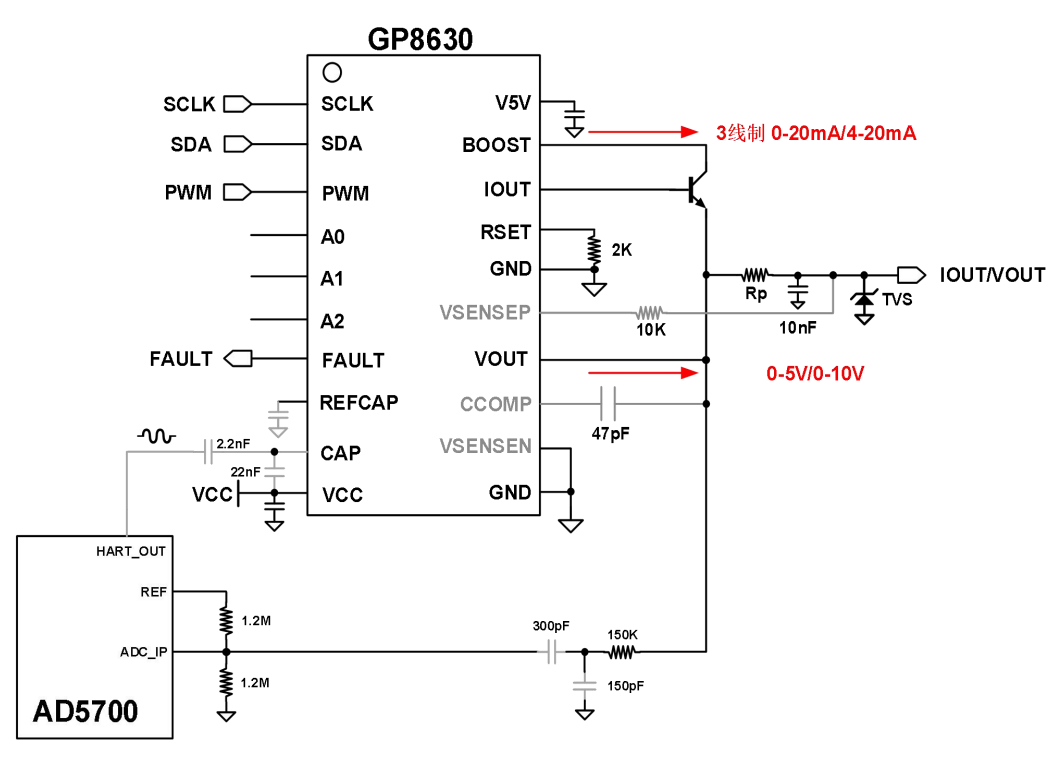

支持HART协议：CAP引脚可直接耦合HART调制解调器信号，轻松实现基于4-20mA回路的数字通信，赋能智能仪表升级。
灵活的配置方式：
GP8630 (PWM模式)：通过A0, A1, A2三个地址引脚的电平组合，即可简单配置为0-12V电压或0-24mA电流输出模式。
GP8630B (I2C模式)：通过I2C指令可灵活配置输出类型（电压/电流）、量程（标准/1.2倍）及具体的16位输出数据，控制更为智能和动态。
三、 典型应用场景
GP8630系列是构建各类工业控制与测量系统的理想选择：
可编程逻辑控制器（PLC）模拟量输出模块：作为核心DAC，将PLC内部运算结果转换为控制现场设备的0-10V或4-20mA信号。
智能变送器：将温度、压力、流量等传感器信号，经MCU处理后，通过GP8630转换为远传的4-20mA标准信号。
工业过程控制：驱动需要模拟量给定的变频器、伺服驱动器、比例阀、电动执行器等。
测试与测量仪器：为信号发生器、可编程电源等设备提供高精度的模拟输出通道。
楼宇自控（BA）与暖通空调（HVAC）：接收控制器指令，调节风阀、水阀开度或变频风机速度。
四、 可靠的品质保障与支持
完备的文档：数据手册提供了从极限参数、典型应用到防护电路（ESD、浪涌）的详细设计指南，体现了严谨的工程态度。
双封装选项：提供TSSOP-20和QFN4 * 4-24两种封装，满足不同空间和散热需求。
清晰的型号指引：明确的订购代码（如GP8630-TH, GP8630B-QH）方便选型采购。
国产芯片支持：客益微作为专注于模拟与混合信号芯片的国内厂商，致力于以高可靠性、高性价比的产品和及时的技术支持，助力工程师解决设计痛点，推动工业自动化核心部件的国产化进程。
结语
客益微GP8630/GP8630B DAC芯片，以其双模输入、一体输出、高精度、高集成度和工业级坚固性，为数字控制系统与模拟物理世界之间架起了一座高性能、高可靠的桥梁。无论是为了提升现有设备的智能化水平，还是开发新一代的工控产品，GP8630系列都能为您提供一个简化设计、强化功能、降低成本的优效核心解决方案。
