【意法半导体(ST)】PS ZVS FB转换器解决方案

07/23 10:12
74
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

flsicdio12000520.pdf

共1个文件

工业 - 电源转换器 - AC-DC变换器 - PS ZVS FB转换器

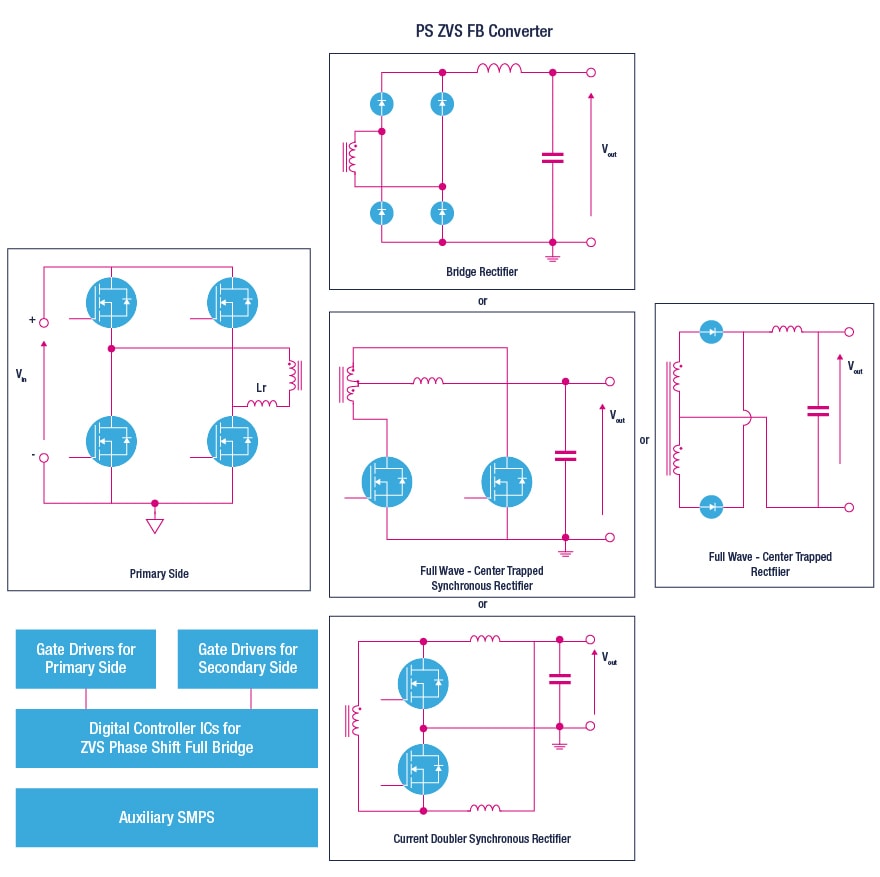

在移相全桥零电压开关转换器中,全桥的两个支路将通过两个方波进行切换,方波的相移将由转换器的控制回路进行调制,而产生的方波将被输入到负责提供初级/次级隔离和电压调节的变压器的初级端。利用晶体管电容与变压器漏感之间的寄生谐振,我们可以确保初级电路中的全部四个开关均实现软开关,也就是理想的零电压开关 (ZVS)。为了扩大ZVS在轻负载状况下的作用范围,我们将一个谐振电感与变压器的初级绕组进行了串联。
ZVS优点 ZVS有助于减少开关损耗和压力,而且不需要初级缓冲电路。它还支持更高的开关频率,有助于设计具有更高效率和功率密度的转换器,使这种转换器非常适合大功率(> 600 W)高频应用。
我们的产品和解决方案 意法半导体提供一系列高级数字控制器整流器功率MOSFET(改善了其本征二极管的反向恢复时间)。我们的高性能STM32微控制器(配备扩展的专用外设,包括高分辨率PWM计时器和高速ADC),加上我们的硬件和软件评估与开发工具(包括参考设计),有助于开发人员充分利用移相全桥ZVS转换器的优点。



文档:宣传册

flsicdio12000520.pdf 1200 V SiC diodes, 2 to 40 a in surface-mount and through-hole packages

  • flsicdio12000520.pdf
    下载
    描述:1200 V SiC diodes, 2 to 40 a in surface-mount and through-hole packages
