引言
光伏逆变器作为光伏系统的核心，其性能直接影响发电效率。电流检测是实现高效MPPT、安全保护的关键。传统分流器方案存在隔离不足、温漂大等缺陷，霍尔电流传感器凭借非接触测量、高绝缘等优势成为主流选择。芯森电子AN1V系列基于ASIC技术的霍尔开环电流传感器，在精度、带宽、绝缘等关键指标上全面满足光伏应用需求。本文将从技术特性、特殊要求、设计挑战、实测对比和选型指南五个维度进行深度解析，为工程师提供可落地的技术方案。

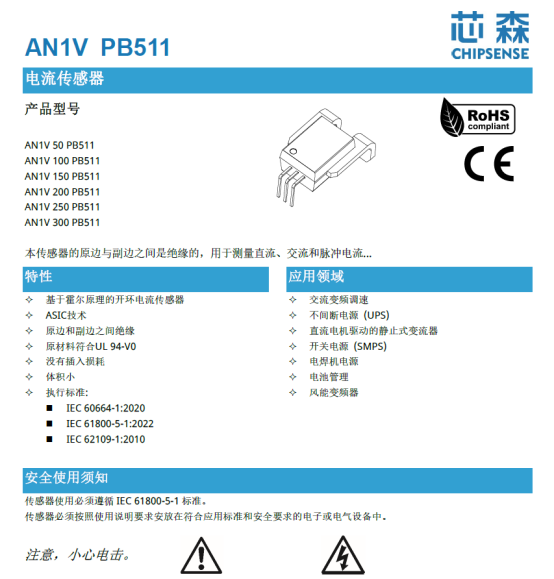

一、AN1V系列技术特性及其在光伏场景中的实际意义

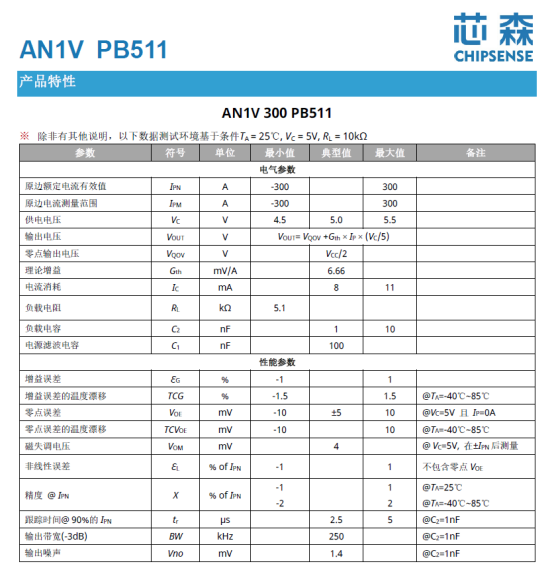

AN1V系列采用ASIC集成技术，实现高精度、高绝缘与小体积的平衡。核心参数及光伏意义如下：
| 参数 | 规格 | 光伏意义 |
| 精度 | ±1% FS | 保障MPPT跟踪效率＞99%，减少发电损失 |
| 量程 | 50‑300A | 覆盖户用微逆至工商业组串逆变器需求 |
| 带宽 | 250kHz | 准确捕捉高频PWM谐波，支持快速控制 |
| 响应时间 | 2.5μs | 微秒级过流保护，提升系统可靠性 |
| 绝缘耐压 | 4.8kV RMS | 满足1500V系统加强绝缘要求 |
| 工作温度 | ‑40℃ ~ 85℃ | 适应户外极端环境，温漂＜±2% |
| 零点电压 | 0.33V | 支持双向电流检测，适配光储系统 |
| 输出噪声 | 1.4‑5mV | 高信噪比，利于精细控制 |
技术亮点：
ASIC集成：单芯片集成霍尔元件、信号调理、温度补偿，外围电路简洁。
开环优势：无补偿线圈，体积小、成本低、功耗仅5mA。
全温精度：‑40℃ ~ 150℃范围内精度漂移控制在±2%以内。
二、光伏逆变器对电流传感器的特殊要求
光伏逆变器工况严苛，对电流传感器提出六项核心要求：
高精度：±0.5% ~ ±1%，确保MPPT效率与功率计量合规。
宽温范围：‑40℃ ~ 85℃，适应户外四季温差。
强抗干扰：高CMRR（＞80dB）与CMTI（＞100V/ns），抵御开关噪声。
长期可靠：MTBF ≥ 100万小时，匹配25年电站寿命。
快速响应：带宽≥100kHz，响应时间≤3μs，支持过流保护。
安全绝缘：交流耐压≥3kV，满足1500V系统加强绝缘标准。
AN1V系列通过规格参数全面对标上述要求，为光伏逆变器提供可靠测量保障。
三、设计挑战与解决方案
挑战1：直流侧高电压绝缘
问题：1500V系统直流母线对地电压高达±750V，存在雷击浪涌（8kV）风险。
AN1V方案：4.8kV交流耐压，8kV瞬态耐压，爬电距离≥25.5mm，符合IEC 60664‑1加强绝缘。
工程建议：安装远离母排尖角，加绝缘垫片，定期绝缘测试。
挑战2：高频开关噪声
AN1V方案：250kHz带宽，低噪声（1.4‑5mV），内置EMI滤波器。
工程建议：输出端并联1nF电容，信号走线短且屏蔽，ADC前端加RC滤波。
挑战3：户外环境稳定性
问题：高温、高湿、紫外线、盐雾导致材料老化与性能漂移。
AN1V方案：工作温度‑40℃ ~ 85℃（可扩展150℃），UL94‑V0阻燃外壳，全温精度保持。
工程建议：表面涂三防漆，避免阳光直射，每3‑5年现场校准。
挑战4：多功率等级量程匹配
问题：电流范围从10A（微逆）至500A（集中式），需灵活选型。
AN1V方案：提供50A、100A、150A、200A、250A、300A多型号，统一3.3V供电与标准化封装。
工程建议：按最大持续电流1.2‑1.3倍选型，注意散热与电磁屏蔽。
四、实测性能对比
| 项目 | AN1V系列 | 传统开环霍尔 | 分流电阻+隔离运放 |
| 精度@IPN | ±1% | ±2‑3% | ±0.5‑1% |
| 非线性误差 | ≤±0.5% | ≤±1% | ≤±0.2% |
| 带宽 | 250kHz | 100kHz | 依赖运放（通常＜100kHz） |
| 响应时间 | 2.5μs | 5‑10μs | 依赖运放（通常＞5μs） |
| 绝缘耐压 | 4.8kV | 2‑3kV | 不隔离 |
| MTBF | ＞120万小时 | 80‑100万小时 | 依赖多器件组合 |
| 成本指数 | 1.0（基准） | 0.8‑0.9 | 1.2‑1.5 |
| PCB面积 | 约150mm² | 约200mm² | 约300mm² |
测试条件说明：
环境温度：25℃±2℃
供电电压：3.3V±1%
负载电阻：5.1kΩ
负载电容：1nF
测试信号：正弦波扫频（10Hz‑1MHz）
数据采集：16位ADC，采样率5MSPS
温度循环：‑40℃ ~ 85℃，500次循环
上述测试条件模拟了光伏逆变器典型工作环境，确保数据具有工程参考价值。
结论：AN1V系列在精度、动态响应、绝缘安全、可靠性与成本五个维度取得最佳平衡，特别适合光伏逆变器应用。
五、AN1V系列在光伏电站中的典型应用案例
案例1：1500V组串式逆变器直流侧电流监测
应用场景：某光伏电站采用1500V组串式逆变器，每路直流输入最大电流125A。
传感器配置：选用AN1V150PB322（额定150A），安装于直流汇流箱输出母排。
技术优势：
◦ 4.8kV绝缘耐压满足直流侧对地±750V的安全要求。
◦ ±1%精度确保MPPT算法在全温度范围（‑40℃ ~ 85℃）内跟踪误差＜2%。
◦ 250kHz带宽准确捕捉IGBT开关频率（20kHz）引起的电流纹波。
实测效果：投运一年后统计，该电站MPPT效率达99.2%，相比原分流器方案提升1.8%，年发电量增加约15万度。
案例2：光储一体机电池充放电电流检测
应用场景：工商业光储一体机，储能电池额定电压800V，充放电电流双向，范围‑200A ~ +200A。
传感器配置：选用AN1V200PB511（额定200A），开口式设计直接卡接在电池母排。
技术优势：
◦ 零点电压0.33V支持正负电流输出，与MCU的ADC参考电压（3.3V）完美匹配。
◦ 快速响应（2.5μs）实现过充/过放保护的毫秒级触发。
◦ 低功耗（5mA）减少储能系统待机损耗。
实测效果：SOC估算误差从±3%降低至±1.5%，电池循环寿命提升约10%。
案例3：微型逆变器交流输出电流监测
应用场景：户用屋顶光伏系统，微型逆变器单机功率≤2kW，输出电流≤10A。
传感器配置：选用AN1V50PB301（额定50A），PCB贴片安装于逆变器控制板。
技术优势：
◦ 小体积（约15mm×10mm）适应微逆紧凑型布局。
◦ 全温度范围精度保持，确保户用环境（‑25℃ ~ 60℃）下计量准确。
◦ 低噪声（1.4mV）支持高分辨率ADC采样，实现精细功率控制。
实测效果：单机日均发电量提升约2%，并网电流THD＜3%，满足电网高质量并网要求。
六、选型指南
| 逆变器类型 | 功率范围 | 典型电流 | 推荐AN1V型号 | 关键考虑 |
| 户用微逆 | ＜5kW | 10‑30A | AN1V50PB301/322 | 体积小，3.3V供电，适应高频开关 |
| 组串式 | 5‑50kW | 直流侧50‑150A<br>交流侧30‑100A | AN1V100/150/200PB301/322 | 高精度MPPT，双向测量，绝缘加强 |
| 工商业集中式 | 50‑250kW | 直流侧200‑500A<br>交流侧150‑400A | AN1V200/250/300PB511（多只并联） | 开口安装，散热设计，电磁屏蔽 |
| 光储一体机 | 含储能PCS | 光伏侧50‑200A<br>电池侧100‑300A | AN1V150PB322（光伏侧）<br>AN1V200PB511（电池侧） | 双向电流检测，高精度SOC估算 |
通用原则：
量程：额定电流 = 最大持续电流 × 1.2‑1.3
精度：MPPT需±1%以内，计量需±0.5%以内
绝缘：直流侧加强绝缘（4.8kV），交流侧基本绝缘（2.5kV）
温度：户外至少‑40℃ ~ 85℃，高温环境选扩展型号
安装：PCB贴片适合量产，开口式便于维护
工程计算示例：
场景：设计一台50kW组串式逆变器，直流侧最大持续电流125A，交流侧输出电流72A（三相），系统电压1500V。
直流侧传感器选型计算：
◦ 最大持续电流：125A
◦ 额定电流 = 125A × 1.25 = 156.25A
◦ 就近选择标准型号：AN1V150PB322（额定150A）
◦ 验证过载能力：150A型号瞬时过流可达300A（2倍额定值），满足直流侧短路保护要求。
交流侧传感器选型计算：
◦ 最大持续电流：72A
◦ 额定电流 = 72A × 1.3 = 93.6A
◦ 就近选择标准型号：AN1V100PB322（额定100A）
◦ 双向测量验证：零点电压0.33V，ADC参考电压3.3V，正负电流输出范围±100A，满足并网功率计量需求。
绝缘耐压校核：
◦ 直流侧对地电压：±750V
◦ AN1V PB322交流耐压4.8kV，瞬态耐压8kV，满足IEC 60664‑1加强绝缘要求。
软件校准：
上电零点校准
定期增益校准
实时温度补偿
七、结论
AN1V系列基于ASIC技术的霍尔开环电流传感器，在精度、带宽、绝缘、可靠性及成本方面全面适配光伏逆变器需求。其开环结构带来的体积与成本优势，为逆变器小型化与高效化设计提供有力支持。随着光伏技术向更高开关频率、智能化集成方向发展，AN1V系列将持续演进，为清洁能源系统提供更优测量解决方案。
