据欧洲光伏协会预测，2025年全球光伏新增装机规模将达到655GW，同比增长10%。2024年中国以329GW的新增装机位居全球首位，同比增长30%，占当年全球新增装机容量的55%。全球环保研究网2025年的报告中显示，中国光伏组件产量占据全球85%份额。这些数据无疑说明着近几年我国可再生能源领域就已经处于领先地位。然而这光鲜喜人的数字背后，也有些无法逃避的现实问题，比如发电效率损耗和运营安全风险，影响着光伏电站收益。
光伏逆变器是直流转交流电的核心设备，其效率直接影响电站收益，据有关测试显示，行业平均逆变器效率为96.2%，但实际运行中有很电站因效率损失导致年发电量减少8%以上。
影响逆变器效率低的主要原因
硬件层面
开关损耗：逆变器中的IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）在开关过程中会产生导通损耗和关断损耗，特别是在高频开关时，损耗更为显著。导通损耗：器件在导通状态下的电阻或电压降会导致能量损失，尤其是在大电流工作时。有实验室测试表明，工作温度超过65℃时，硅基IGBT导通电阻增加30%，导致效率下降1.8个百分点。
滤波电路：用于减少谐波的滤波电感和电容也会引入额外的损耗。电解电容在高温环境下每工作2000小时容量衰减5%，导致滤波效果下降。
电路拓扑：不同的逆变器拓扑（如全桥、半桥、多电平等）对效率的影响不同。复杂的拓扑可能增加开关次数或器件数量，从而增加损耗。
控制策略
PWM（脉宽调制）策略：PWM的调制频率、占空比和死区时间设置不当，会导致开关损耗增加或输出波形失真，降低效率。
MPPT（最大功率点跟踪）跟踪偏差：如果MPPT算法不精确，逆变器无法实时跟踪光伏阵列的最大功率点，导致能量转换效率下降。多云天气下跟踪误差可达12%。
环境因素
温度：逆变器内部温度过高会导致器件性能下降，增加损耗。
湿度和灰尘：恶劣的环境条件（如高湿度、灰尘积累）会影响散热和绝缘性能，间接降低效率。
其它因素
其它影响逆变器效率的还有很多，但都不是主要的，像器件老化，连接松动等，不在本文讨论范围内。
提高逆变器效率建议
选用高效器件：采用低导通电阻的MOSFET或低饱和压降的IGBT，如碳化硅（SiC）或氮化镓（GaN）器件。
改进散热设计：通过优化散热结构（如散热片、风扇、热管）降低器件温度。
定期维护：清洁灰尘，检查连接器和老化器件，确保逆变器在最佳状态运行。
优化控制算法：采用先进的MPPT算法，如扰动观测法、电导增量法，以及优化PWM策略，比如南航提出的断续模式控制策略，使轻载效率提升5%。优化MPPT算法具体可以通过电流传感器优化MPPT算法，主要是利用霍尔传感器的高精度、快速响应和隔离测量特性，实时监测光伏阵列的电流和电压，从而精确调整工作点。下面是技术路径和优化机制：
1. 霍尔电流传感器优势

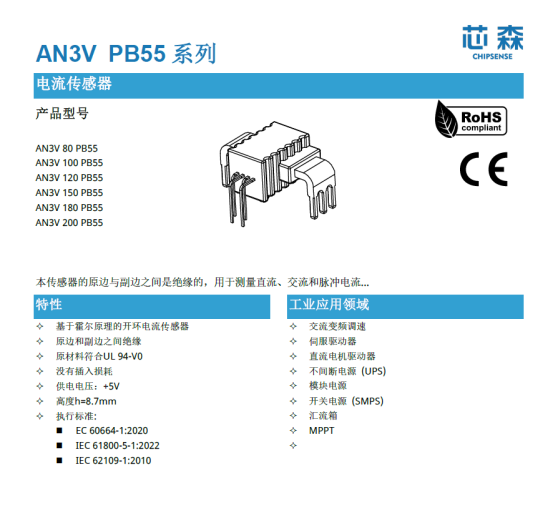

高精度测量：霍尔传感器能非接触式测量直流/交流电流，精度可达±0.5%以内，避免了分流电阻带来的功率损耗和温漂影响。例如，AN3V等基于ASIC的霍尔电流传感器，可直接焊接在PCB上，实现高集成度和低噪声测量。
宽带宽与快速响应：能实时跟踪高频电流变化（如PWM调制引起的电流波动），为MPPT算法提供毫秒级的数据更新。
电气隔离：通过磁场耦合实现高压侧与低压侧的隔离，提高系统安全性和抗干扰能力。
2. MPPT算法的数据输入优化
实时电流/电压采样：

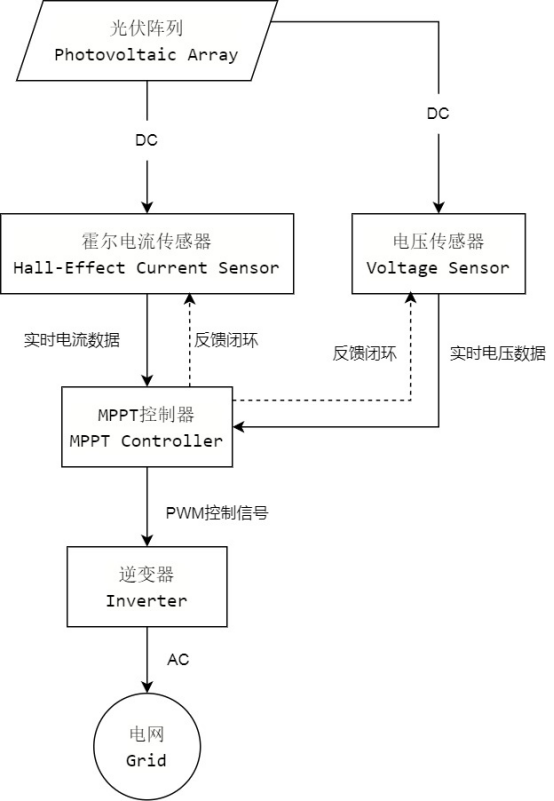

霍尔传感器与电压传感器配合，实时采集光伏阵列的I-V曲线数据，为MPPT算法提供精确的工作点反馈。例如，在“扰动观测法（P&O）”中，通过微小扰动电压并测量电流变化，判断功率变化趋势，调整占空比。
减少采样误差：
霍尔传感器的低温漂和高线性度，降低了环境温度和老化对测量的影响，提高MPPT的稳定性。
3. 先进MPPT算法的实现
a. 扰动观测法（P&O）优化
传统P&O的局限：在快速变化的光照条件下，易在最大功率点附近振荡，降低效率。
霍尔传感器的改进：通过高采样率（如10kHz以上）实时监测电流变化，动态调整扰动步长，减少振荡。结合电导增量法（InC），利用霍尔传感器测得的dI/dV（电导）直接计算功率变化率，提高收敛速度。以下是一个基于霍尔电流传感器数据的扰动观测法（P&O）MPPT算法的Python代码示例：
import numpy as np
import matplotlib.pyplot as plt
class MPPT_PO:
def __init__(self, initial_duty=0.5, delta_duty=0.01, v_ref=0, i_ref=0):
self.duty = initial_duty # 初始占空比
self.delta_duty = delta_duty # 扰动步长
self.v_ref = v_ref # 参考电压（由霍尔传感器测量）
self.i_ref = i_ref # 参考电流（由霍尔传感器测量）
self.p_ref = 0 # 参考功率
def update(self, v, i):
# 更新参考值
p_current = v * i
if p_current > self.p_ref:
# 功率增加，继续扰动
self.duty += self.delta_duty * np.sign(self.duty - self.duty_prev) if hasattr(self, 'duty_prev') else self.delta_duty
else:
# 功率减少，反向扰动
self.duty -= self.delta_duty * np.sign(self.duty - self.duty_prev) if hasattr(self, 'duty_prev') else self.delta_duty
# 限制占空比在0-1之间
self.duty = np.clip(self.duty, 0, 1)
self.duty_prev = self.duty
self.p_ref = p_current
self.v_ref = v
self.i_ref = i
return self.duty
b. 模糊逻辑/神经网络MPPT
数据驱动优化：
霍尔传感器提供的高精度I-V数据，可用于训练模糊逻辑控制器或神经网络模型，实现自适应MPPT。例如，在部分阴影条件下，霍尔传感器能检测到多个局部最大功率点，算法可根据实时数据选择全局最优点。
c. 混合算法
结合P&O与InC：
利用霍尔传感器的快速响应，在稳态时使用InC（效率高），在动态变化时切换到P&O（鲁棒性强）。
风险与注意事项
传感器校准：霍尔传感器需定期校准，避免磁场干扰或老化导致的偏移。
成本权衡：高精度霍尔传感器成本较高，需根据系统需求选择合适的型号（如开环/闭环霍尔传感器）。
总结
从以上可以看出，霍尔电流传感器的高精度、快速响应和隔离测量，为MPPT算法提供了可靠的数据基础，使得逆变器能在复杂环境下（如部分阴影、高温、快速光照变化）实现更快的收敛速度、更高的跟踪精度和更低的振荡。结合先进的算法（如混合P&O+InC或AI驱动的MPPT），可以将光伏系统的整体发电效率提升1%~3%。
