移动终端核心供电新标杆 矽力杰 SY8824B 为紧凑型大电流系统而生

导语：

随着智能手机、MID（移动互联网设备）及各类便携终端对核心算力（SoC、GPU）要求不断飙升，主板留给电源的面积被极限压缩，而瞬态电流需求却一路狂飙。作为设备的“动力心脏”，电源管理芯片的体积、功耗与瞬态响应速度，直接决定了整机的性能释放与用户的续航体验。

作为矽力杰官方授权一级代理商，主营矽力杰、英集芯、南芯、国民技术、华润微等全系精品电源 IC 的 佰祥电子，本期为大家带来矽力杰专为大电流、小体积场景原生打造的同步降压稳压器 —— SY8824B，以六大差异化硬核设计，破解紧凑型设备核心供电痛点。

一、原生适配：专为紧凑型大电流场景量身定制

SY8824B 并非传统降压芯片的简单魔改，而是立足移动端全场景需求的原生设计，完美适配智能手机、MID 及各类对空间极度敏感的便携终端，在极致小体积、超低功耗、大电流输出与智能数字调控之间实现最优平衡。

二、六大核心亮点，重新定义便携式降压性能

1. 极致功率密度，TSOT23 挑战 4A 满血输出 打破小封装发热瓶颈，在仅约 2.9mm x 2.8mm 的微型封装内，内置超低导通内阻的功率 MOSFET：

（1）上管 RDS(ON) 低至 70mΩ

（2）下管 RDS(ON) 仅为 40mΩ

无需庞大散热铜皮，在 2.6V-5.5V 输入下即可稳稳支持 4A 持续大电流输出。

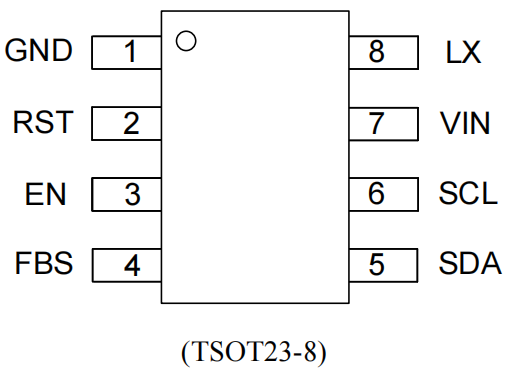

图注：精简的 TSOT23-8 封装设计，极具优势的体积与优秀的引脚隔离使其成为轻薄移动设备的理想选择。

2. 1.8MHz 超高频，极简 BOM 降本增效 采用 1.8MHz 固定开关频率，大幅缩小储能元器件体积：

（1）仅需搭配一颗 0.33µH 的极小尺寸功率电感

（2）搭配普通的 22µF 陶瓷电容（MLCC）即可稳定工作

外围器件的大幅减少，极致节省 PCB 占板空间与整机 BOM 成本。

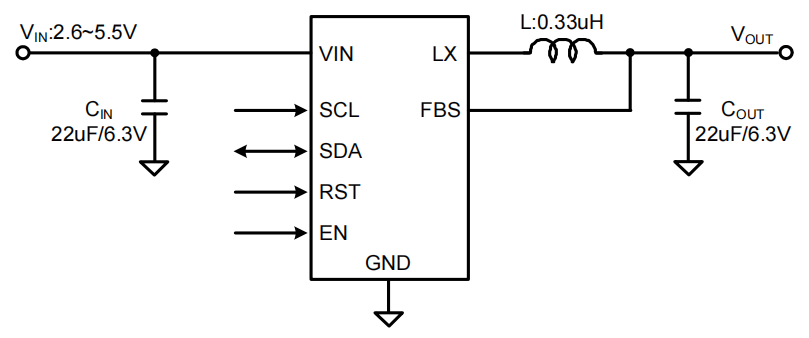

图注：SY8824B 典型应用电路，外围极致精简，有效降低系统整体成本，便于采购备料与研发走线。

3. 智能双模式切换，静态功耗低至 80μA 支持 I2C 寄存器 MODE 位配置，实现全场景供电的无缝切换：

（1）重载满血状态：工作于 1.8MHz 强制 PWM 模式，确保输出纹波极小。

（2）轻载待机状态：自动切入 PFM（脉冲频率调制）模式，静态电流（Quiescent Current）被严格压榨至 80μA。

远优于传统大电流方案，显著延长设备息屏静置时的续航时间。

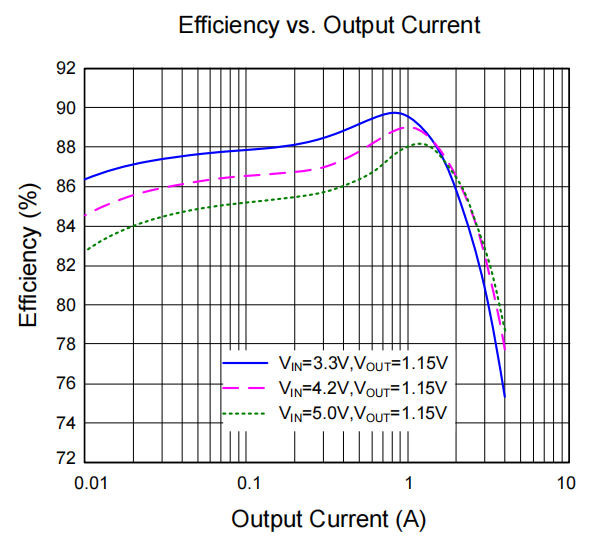

图注：全负载区间实测效率曲线，轻载效率不跳水，重载峰值效率轻松突破 90%。

4. I2C 动态调压 (DVS)，精准匹配 CPU 变频 内置标准 I2C 数字接口（支持高达 3.4MHz 时钟速度），完美配合现代 SoC 的 DVFS（动态电压频率调节）需求：

（1）输出电压可从 0.7625V 至 1.55V 动态平滑调节。

（2）高达 64 档精密调压，步进精度 12.5mV/step。

（3）压摆率（Slew Rate）精准控制在 100mV/μs，确保系统拉升电压平滑顺畅，无致命过冲。

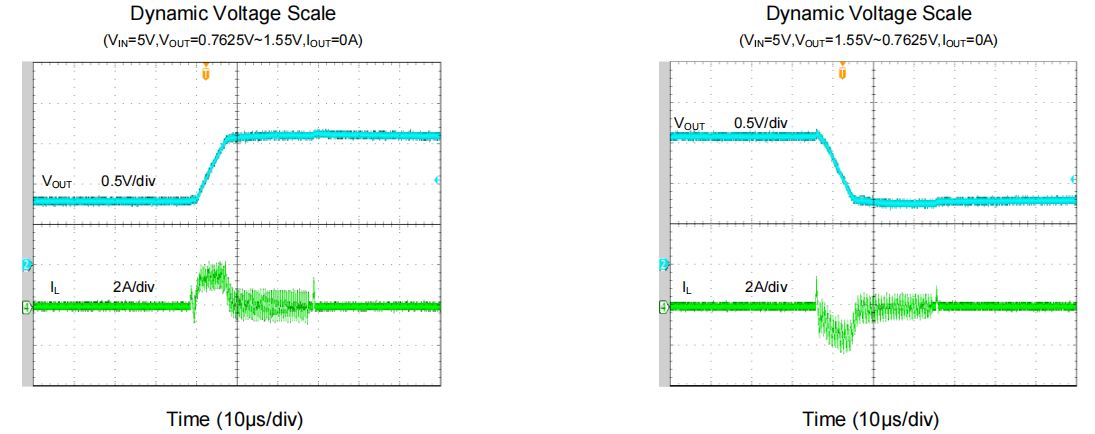

图注：I2C 动态调压实测波形，电压爬升高度线性可控，满足核心对数字供电的苛刻要求。

5. Ripple-Based 架构，狂暴瞬态响应杜绝宕机 创新采用纹波反馈控制（Ripple-Based）架构，具备超高环路带宽：

（1）完美应对主控单元从休眠状态瞬间被唤醒至满载的极端跃变。

（2）在 1A 跃变至 4A 的阶跃负载下，电压跌落（Undershoot）被抑制在极小范围，并能以微秒级极速恢复，杜绝系统重启断电。

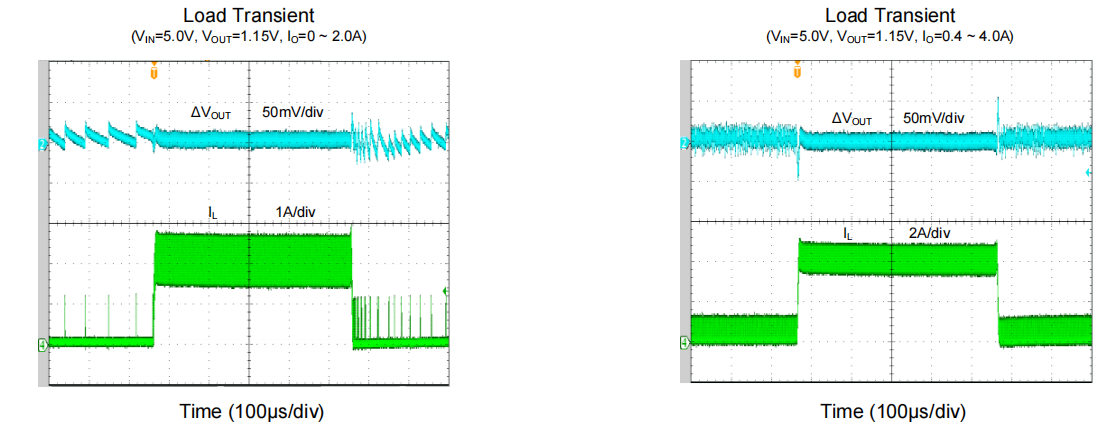

图注：大电流阶跃负载瞬态波形，展现出底层控制架构极高的响应速率与带载稳定性。

6. 完备的全方位“铠甲”，全场景安全守护 内置严苛的安全保护机制，杜绝异常工况引发核心器件连锁损坏：

（1）双重限流：5.5A 高边峰值限流与 4A 谷值限流。

（2）输入防线：6.15V 输入过压保护（OVP），自带 20μs 防抖滤除杂波毛刺。

（3）基础守护：欠压保护（UVLO）与 150°C 过温热关断（OTP）。

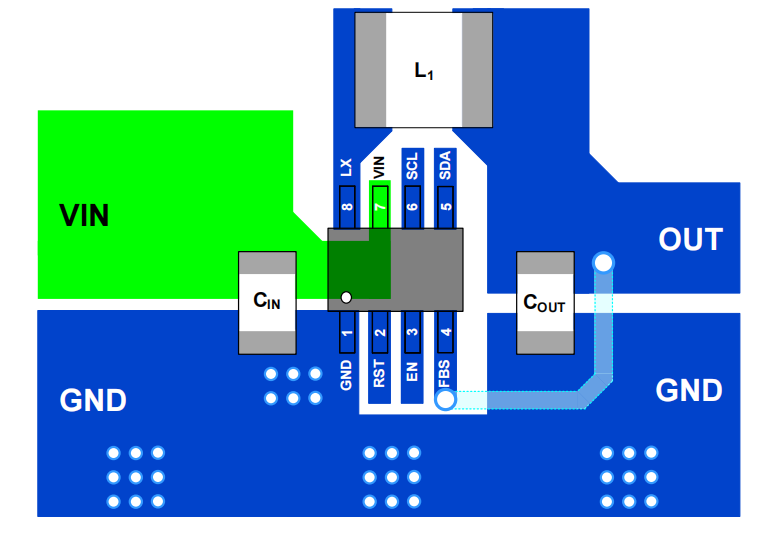

图注：官方优化的 PCB Layout 布局范本，大面积敷地与敏感信号的精准隔离是保障大电流稳定输出的最后防线。

总结

总体来看，SY8824B 并非简单堆砌参数的普通降压芯片，而是在功率密度、瞬态响应、数字智能调控与系统低功耗之间做出了非常均衡的顶级设计取舍，体现了矽力杰在便携式大电流电源管理领域的深厚积累。

作为矽力杰的合作代理商，佰祥电子也将持续结合实际应用场景，为客户提供精准的器件选型、PCB Layout 审查指导与系统级技术支持，助力高质量降压方案在各类智能终端中实现更可靠、更高效的落地。

面向智能设备快速迭代的紧凑型大电流供电市场，SY8824B 以原生设计、超低功耗、微型体积与数字智能调控，成为移动终端核心低压供电的优选方案。
