SL18N20 N沟道功率MOSFET技术解析

SL18N20 N沟道功率MOSFET技术解析：200V/18A，TO252封装，开启电压3V以内

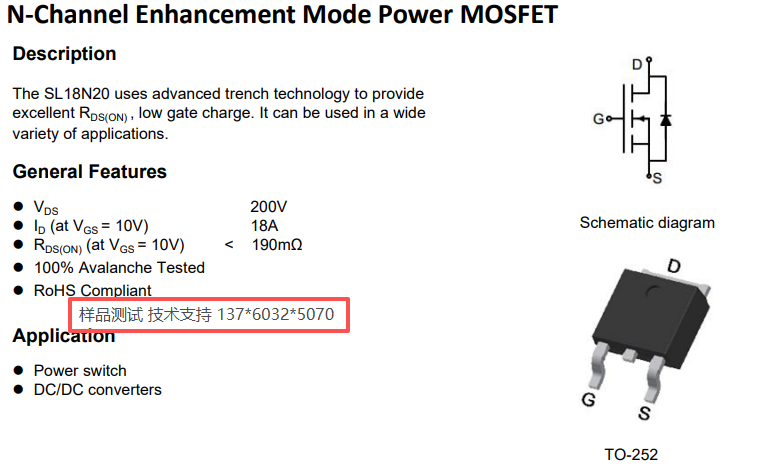

一、器件概述

SL18N20是一款采用先进沟槽工艺制造的N沟道增强型功率MOSFET。该器件在TO252贴片封装内实现了200V的漏源击穿电压和18A的连续漏极电流能力，栅极开启电压控制在3V以内。器件全批次完成雪崩可靠性测试，支持-55℃至150℃的超宽工作温度范围，满足环保无铅生产标准。

二、低阈值驱动：简化栅极驱动设计

SL18N20最突出的设计特点在于其栅极开启电压上限不超过3V。这一参数对电源设计有实质性影响：

- 直接匹配主流PWM控制器：多数DC-DC PWM控制器的输出电平可直接驱动SL18N20，无需额外配置电平转换电路或升压驱动级。

- 兼容低压逻辑控制：在4.5V低压驱动下器件仍能保持稳定导通，可兼容低压MCU与专用电源芯片的直接控制。

- 精简外围电路：省去驱动级元器件意味着更小的PCB布局面积和更低的整机调试复杂度。

此外，栅源极耐受±20V电压，有效抵御开关尖峰与静电冲击，提升了电源系统的抗干扰能力。

三、导通特性与损耗控制

SL18N20通过沟槽导电通道优化实现了具有竞争力的导通电阻指标：标准工况典型值129mΩ，最大阻值严格控制在190mΩ。

在DC-DC长期导通工况下，这一内阻水平带来的实际效益包括：

- 导通损耗显著削减：低RDS(on)直接降低导通功耗，抑制器件发热，提升电源整体转换效率。

- 热特性稳定：重载及负载突变条件下内阻增幅平缓，不会出现急剧温升与性能衰减，可降低散热器件规格要求。

- 功率密度优化：低发热特性助力DC-DC模块实现轻薄化和高功率密度设计。

四、开关性能与高频适配

优化后的栅极电荷参数使SL18N20在开关延时和升降沿时序方面表现良好，支持数百kHz高频PWM工作。

低栅电荷带来的设计收益体现在两个层面：

- 驱动回路功耗降低：减轻驱动芯片的负载，减少驱动级功耗。

- EMI特性改善：均衡的极间电容配置削弱了米勒效应引发的振荡，降低了电磁干扰，减少了滤波与缓冲器件的用量。

高频开关能力可缩小电源电感、电容的体积，适配紧凑型快充、便携工控电源等对体积有严格要求的应用场景。

五、TO252封装优势

TO252封装搭载大面积金属散热焊盘，结壳热阻低，PCB铺铜后可快速导出热量。相比直插器件，TO252可节省一半以上的布线空间，适配全自动贴片产线。

峰值脉冲电流可达72A，能承受DC-DC启动及负载跳变带来的瞬时大电流冲击。引脚采用行业通用标准，同规格器件可直接兼容现有PCB设计，降低产品改版成本。

六、典型应用场景

SL18N20的中高压耐受能力、低阈值驱动特性及TO252贴片封装使其适用于以下电源设计领域：

- 高压DC-DC变换器：72V/96V锂电储能升降压电源

- 隔离型电源：工业与通信设备的反激/正激电源

- 车载电源：新能源车高压降压转换系统

- 快充与适配器：大功率快充、工业适配器高压变换及同步整流回路

森利威尔SL18N20以3V以内的栅极开启电压为核心设计亮点，在200V耐压与18A电流的规格框架下，为硬件工程师提供了一个在驱动兼容性、导通损耗和开关效率之间取得平衡的功率开关选择。
