机械硬盘盘面跳动、翘曲，平面度测量方法与方案

引言

机械硬盘的正常运行离不开盘面的平整性，盘面跳动、翘曲是常见的质量隐患，会导致磁头飞行高度异常、数据读写偏差，严重时引发磁头擦盘、硬盘报废，而平面度不达标是造成盘面跳动、翘曲的核心原因。当前，机械硬盘朝着高容量、高精度方向发展，盘面平面度要求愈发严苛，传统测量方法存在精度不足、效率低下等问题，难以满足盘面平整性管控需求，因此，构建科学高效的平面度测量方法与方案，是解决盘面跳动、翘曲问题的关键。

盘面跳动、翘曲的危害及测量难点

盘面跳动、翘曲会直接破坏磁头与盘面的配合稳定性：跳动会导致盘面旋转时径向偏移，翘曲则造成盘面微观起伏，二者均会使磁头飞行高度波动，引发数据读写错误，长期运行还会加剧磁头磨损。此外，机械硬盘盘面薄、表面光滑，平面度测量需捕捉微米级甚至纳米级偏差，传统接触式测量易划伤盘面、造成变形，非接触式测量易受环境干扰，难以精准捕捉盘面整体及局部的平面度缺陷，给测量工作带来诸多难点。

实践表明，盘面平面度仅0.4μm的偏差，就会导致盘面跳动量超标，翘曲现象明显，数据读写错误率提升25%，硬盘运行稳定性大幅下降。批量生产中，传统测量方法效率低下，无法实现在线实时检测，易导致不合格产品流入下游，增加生产成本与售后风险。

平面度测量方法与方案设计

针对盘面跳动、翘曲隐患及测量难点，结合机械硬盘盘面的结构特点，构建基于综合光学3D测量技术的平面度测量方法与一体化方案。该方案采用高精度光学探测模块，通过激光扫描技术全面捕捉盘面轮廓，结合三维重构与数据解析方法，精准获取平面度偏差、跳动量、翘曲度等关键参数，实现盘面平面度的全面检测。

该测量方法具备非接触、高精度、高效率的优势，测量精度达纳米级，可有效避免盘面损伤，检测效率较传统方法提升8倍以上，适配批量生产在线管控需求。通过该方案，可精准识别盘面平面度缺陷，从源头解决盘面跳动、翘曲问题，保障机械硬盘运行稳定性，为硬盘生产质量管控提供可靠技术支撑。新启航 专业提供综合光学3D测量方案

多功能面型干涉仪——机械硬盘精密测量解决方案

多功能面型干涉仪，以“纳米平面度+深孔台阶+锥面角度”为核心优势，单台设备即可实现亚微级平面度、深孔台阶、陡峭锥面角度与3D轮廓的一站式精密测量，精准适配机械硬盘及各类精密零部件检测需求，赋能精密制造产业质量管控。

四大核心技术革新

一、大视野平面度测量，兼顾精度与效率

突破行业痛点，彻底解决传统白光干涉技术“小视场高精度、大视场精度不足”的难题，实现大视场下的亚微米级测量能力与纳米级精度保障。设备可达到极致75nm平面度测量精度，单视场23mm一次成像，支持拼接扩展至200mm超大视场，高效适配机械硬盘及各类精密零部件的端面平面度检测需求。

（以上为实测机械硬盘检测效果，精准呈现硬盘关键部件平面状态，为硬盘质量管控提供可靠支撑）

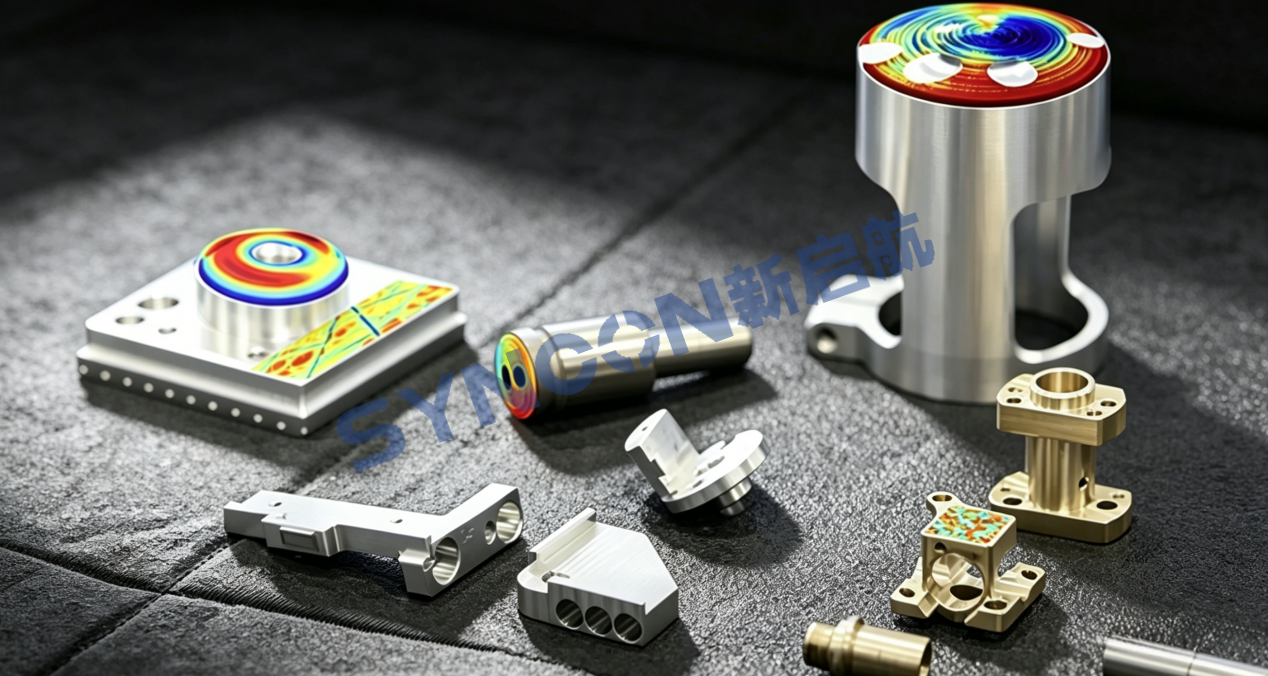

（图示为各类精密零部件端面平面度测量效果，进一步验证设备多场景适配能力）

二、自动化批量测量，适配规模化检测

单幅视野可达23×18mm，支持最大200mm视野全自动跑点测量，大幅提升检测效率，完美适配机械硬盘批量生产检测场景。针对更大视野、更高要求的特殊应用场景，可提供专属非标定制方案，满足多样化检测需求。

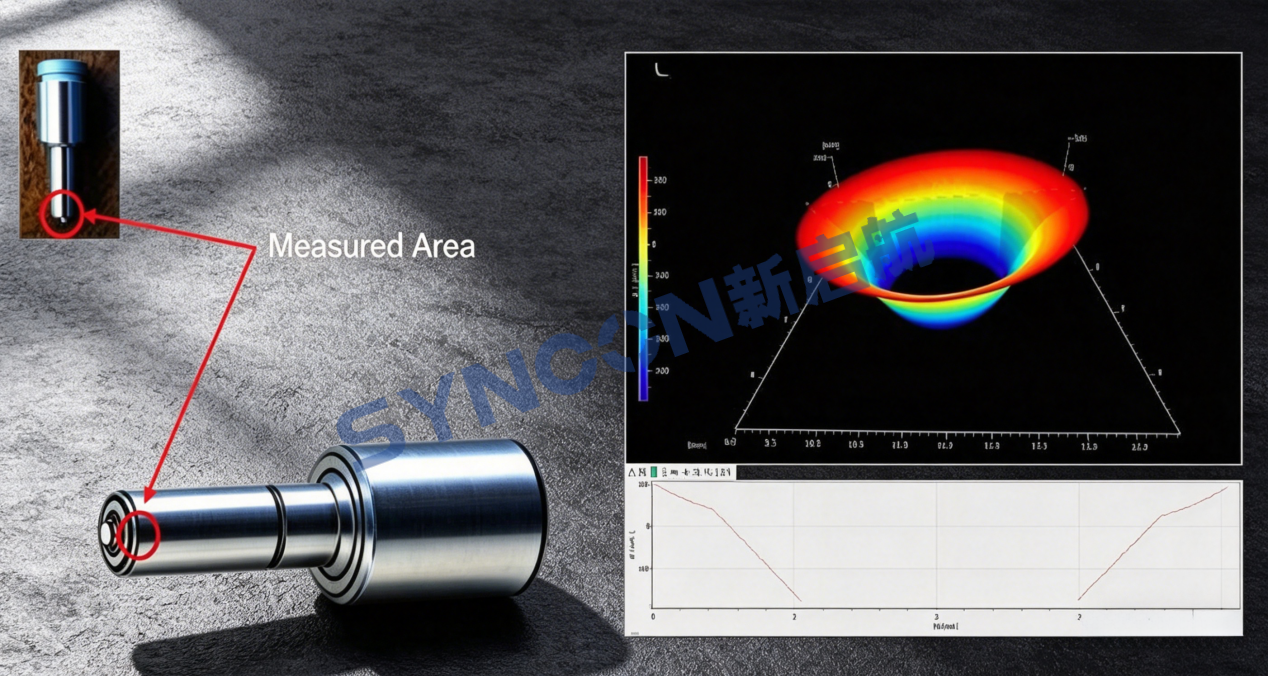

三、深锥孔角度测量，突破功能局限

打破传统面型测量仪功能单一的瓶颈，在保证高精度平面度测量的基础上，同步支持陡峭锥面、深锥孔角度测量，适用场景更广、检测能力更强，可精准检测机械硬盘相关深锥孔部件，保障部件装配精度。

四、上下平面平行度测量，适配非透明产品

采用独特光路设计，可实现非透明产品的厚度和上下平面平行度测量，完美适配机械硬盘等非透明精密部件检测，无需拆解样品，避免部件损伤，精准获取测量数据，为产品装配与质量管控提供可靠依据。

新启航半导体，专业提供综合光学3D测量解决方案，深耕机械硬盘及精密零部件检测领域，以核心技术赋能产业高质量发展！
