盛夏空调长期满载运行，外机高温、压缩机启停干扰、市电浪涌、安规难达标等问题频发，极易造成通讯失灵、主板烧毁、制冷异常。光耦作为空调主板强弱电隔离、电源反馈、内外机通信的核心器件，品质直接决定整机稳定性。奥特AT3H7B 晶体管光耦完美契合空调严苛工况，是主控电源、内外机通讯、风机驱动电路的核心隔离器件。
一、AT3H7B 在空调三大核心的电路应用
空调整机三处电路必须用光耦隔离，AT3H7B 完美适配全场景需求：
开关电源反馈电路（室内机主控电源）
AT3H7B凭借优异的高耐压安规特性，完美适配各类开关电源反馈电路，可稳定用于空调室内机主控电源。 其线性传输特性优异，能精准反馈输出电压信号，保障电源环路稳压精准。 充足隔离绝缘能力有效区分强弱电，满足家电整机安规要求，长期运行稳定可靠。
室内外机双向通信隔离（变频空调核心）
变频空调室内、外机主板长距离通讯，24V 通讯回路与 5V 控制回路完全电气隔离是硬性要求。
AT3H7B 依靠纯光电信号传输，无物理导线连通，彻底阻断外机压缩机、风机带来的电磁干扰，上下行指令不丢帧，不会出现外机不启动、温度调节失灵、故障误报等问题。
风机与过零检测
室内外风机、四通阀继电器通断瞬间会产生反向高压尖峰，极易倒灌损坏 MCU。AT3H7B BVCEO=80V 耐高压输出端，吸收瞬时电压冲击；同时用于市电过零检测，精准控制风机调速、加热模块通断，降低整机噪音，实现恒温节能。
二、盛夏高温工况，AT3H7B 四大独家适配优势
1.-55℃~+110℃超宽温域，外机暴晒不衰减
AT3H7B 采用耐高温塑封芯片，110℃极限高温下电流传输比波动极小，全天连续制冷工况参数稳定，杜绝高温停机、制冷异常；
2.高耐压安规：
AT3H7B 具备 3750Vrms 高隔离耐压，搭配超 7mm 爬电距离与加厚绝缘层，满足严苛加强绝缘安规标准。可靠隔绝强电与弱电回路，有效阻断高压窜扰，大幅降低设备漏电、击穿风险，轻松通过家电、工业电源整机安规检测。
3.贴片小型封装:
SSOP4体积小巧，适配高密度主板，适配自动化SMT生产，降低加工成本;
4.参数一致性高:
B档CTR适配空调电路，批量生产无需反复调试，饱和压低、整机发热更少

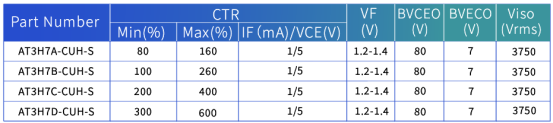

三、AT3H7的特性参数
作为隔离器件的核心指标，AT3H7系列的隔离电压达到3750Vrms，远超常规应用需求，能有效隔离高低压电路，避免高压侧干扰侵入低压控制回路，为系统安全筑牢第一道防线。同时，其集电极-发射极击穿电压BVCEO≥80V，确保在复杂电压环境下不会出现击穿失效，提升了电路的容错率。
电流转换比（CTR）是光耦信号传输效率的关键参数。信号传输精准高效，且提供A、B、C、D多档位选择，工程师可根据不同负载需求灵活匹配，避免因CTR选型不当导致的动态性能差、系统不稳定等问题。
夏季空调长期高温满载运行，对器件稳定性要求严苛。AT3H7B光耦凭借耐高温、高绝缘、参数稳定、易量产的核心优势，有效解决空调高温衰减、通讯干扰、安规难通过等痛点，保障内外机通讯与电源电路稳定运行，大幅降低整机返修率。是空调新品研发、批量生产的优质隔离方案，助力终端设备更稳定、更耐用。
