【芯方案】中微爱芯称重式煮茶器解决方案

2小时前
135
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

AiP8F3532(中文)_B9.pdf

共1个文件

应用背景 Application Background

茶文化一直是中华民族优良的传统文化,随着时代发展,喝茶已经不是中老年人的专属,越来越多年轻人因为“围炉煮茶”和“罐罐烤奶”等新中式社交风潮也爱上喝茶,煮茶器这一工具也逐渐成为人们家里或者办公室必备的电器。面对这个庞大的市场,中微爱芯推出称重式煮茶器方案,该方案为双炉设计,加入称重模块,可实现更智能煮茶方式,满足各种客户的需求。

产品参数 Product parameters

  • 工作电压:AC220V 50Hz
  • 最大功率:1800W
  • 煮水功率:1500W
  • 消毒功率:600W
  • 双加热炉:一个煮水炉,一个消毒炉
  • 工作温度:-20℃-80℃
  • 操控方式:触摸按键
  • 显示面板:LED + 数码管
  • 保护功能:NTC短路开路保护,干烧保护
  • 其他功能:支持缺水自动补水,满水自动停水,水位显示
方案特色 Program Features

该方案采用显示板和电源板一体设计,电源采用开关电源方案,为芯片提供稳定的5V和12V电压,主控芯片选用中微爱芯AiP8F3532,采用触摸按键控制,外接LED和数码管进行显示,采用三极管可控硅来控制水泵和发热丝加热,采用双NTC来检测温度,实现精确控温。传统的煮茶器方案会加入上下水位浮球,来检测高水位和低水位,实现自动加水,但这种方案在用户只倒掉一半水的时候是检测不出来的,只有水位低到最低水位才能检测出来,中微爱芯的方案加入称重模块,可实时读出壶的重量,从而测出当前水位,实现缺水自动补水,满水自动停水,还能根据不同的茶叶控制不同的水位,实现针对性的煮水功能。

芯片选型 Chip selection

采用中微爱芯AiP8F3532芯片,AiP8F3532是一款触摸型8051内核MCU芯片,内置32KB Flash、256B IRAM、1KB XRAM,最多支持20个ADC和29个触摸按键,搭配中微爱芯触摸库,可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试。可根据需求,改用AiP8F3516芯片,空间降为16KB,但成本也会降低,适合功能需求少的项目。

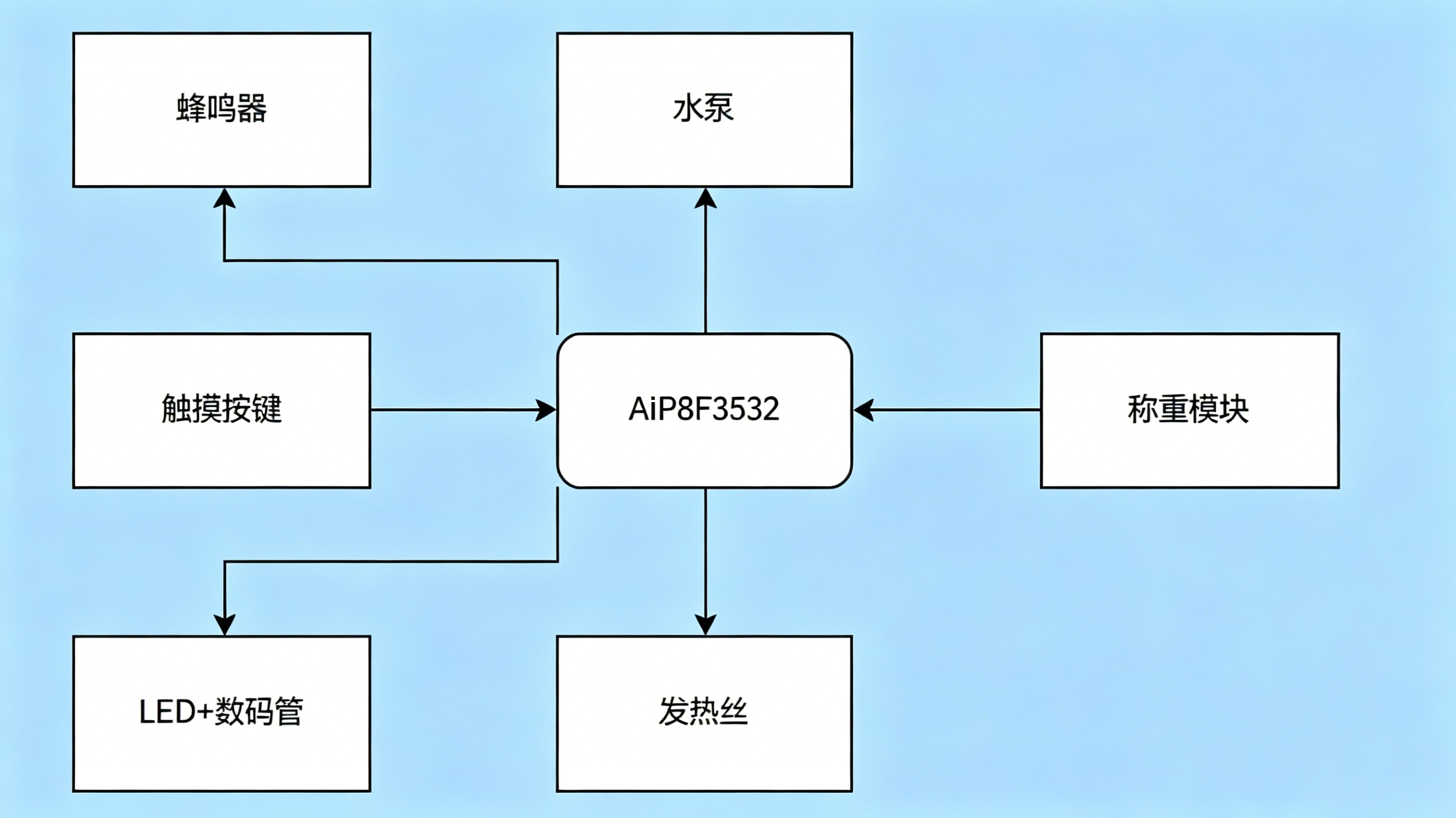

程序框图 Program flowchart

方案实物/PCB Scheme physical object / PCB

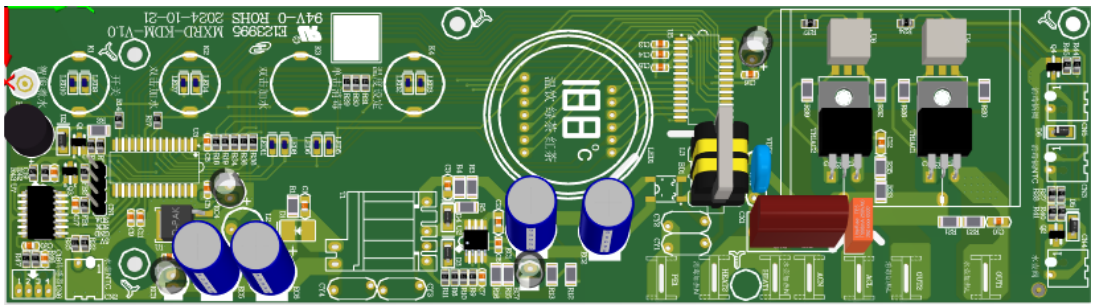

煮茶器PCB

芯片资源 Chip resources

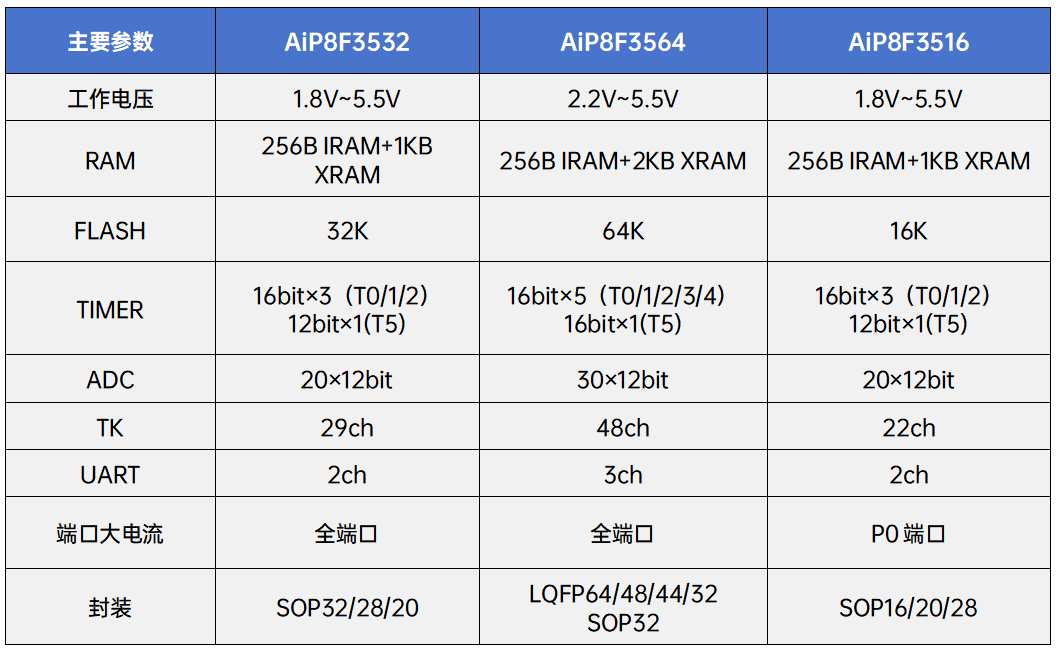

中微爱芯AiP8F35XX电路均可用于该方案,具体参数如下表所示:

  • AiP8F3532(中文)_B9.pdf
    下载
