远翔类比FP130A高端电流检测运算放大器

芯片概述：

FP130A是一款高端电流检测运算放大器，由于其工作耐压和共模检测耐压一样，都是28V。这意味着它可以直接从电池取电，不需要额外加降压电路。芯片自身的静态功耗就是它带来的全部损耗，整体上比需要降压供电的方案更低。

FP130A内部集成差分输入运算放大器与带发射极输出的 NPN 三极管；搭配3 颗外部电阻，即可将电流信号转换为放大后的电压信号从芯片输出，且可通过修改三颗外围电阻阻值灵活调整增益。

低输入失调电压使得FP130A可以检测很小的电压，所以可以使用比较小的电流检测电阻，降低了电流检测电阻的功耗。

宽输入电压范围，高精度和宽工作温度范围使得FP130A非常适合工业控制和电源管理应用。可应用于低功耗或者电池供电的场合。

FP130A采用5管脚的SOT-23封装。

性能特点：

工作电压范围：2.7V 到 28V

输入失调电压：最大1毫伏

电源抑制比(PSRR)：120db

工作电流：10ma-50A

工作温度范围： -20°C 到 +125°C

封装形式：SOT-23-5

产品无铅，满足rohs指令，不含卤素

产品应用：

太阳能供电系统

电流检测或测量应用电池监控

电机控制

过流检测和故障检测照明电路

主要参考图示：

典型应用电路原理图

功能模块

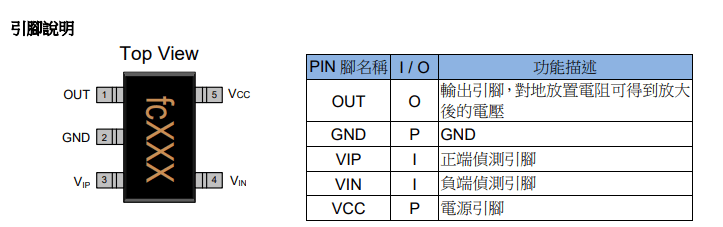

封装及脚位定义

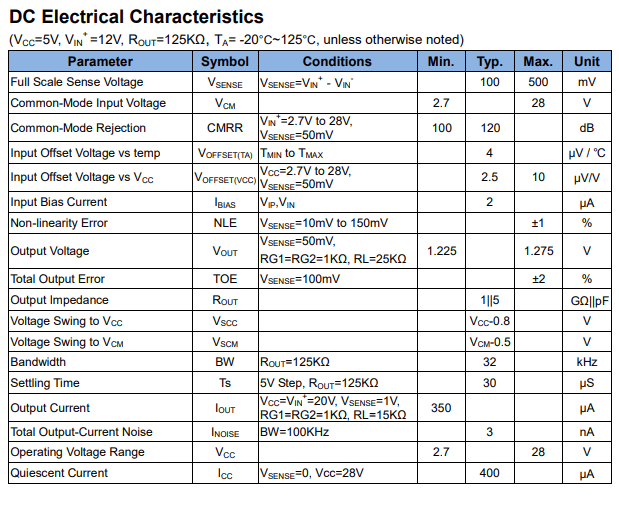

电气特性：

产品授权书

FP130A采用与共模检测耐压相同的工作电压架构，直接从电池取电、无需额外降压电路，将系统功耗压缩至自身静态损耗，特别适合低功耗与电池供电场景。

内部集成差分输入运放与NPN三极管，搭配3颗外部电阻即可实现灵活可调的电流—电压转换，配合低输入失调电压和小尺寸检测电阻，进一步降低了采样损耗。宽输入电压范围、高精度与-20℃~+125℃宽温域工作能力，使其能够胜任太阳能供电系统、电池监控、电机控制和过流检测等多种应用场景。SOT-23-5封装兼顾小型化与工程便捷性，提供了实用可靠的电流检测解决方案。
