FP5207异步升压控制IC在太阳能控制器中的应用

导语：

随着社会经济的发展，能源危机与生态环境问题日趋严重，大力发展可再生能源已经成为当今世界的必然趋势。太阳能作为取之不尽、清洁干净的资源，已成为世界各国研究开发的热点。光伏发电具有技术成熟、产业化程度高的特点，受到世界各国的高度关注和重视。

光伏发电系统主要分为并网光伏发电系统和离网光伏发电系统，而离网光伏发电系统分为户用型和非户用型。户用离网型光伏发电系统非常适合为我国西藏等偏远地区居民提供日常所需用电。随着户用离网型光伏发电技术的发展，太阳能控制器得到广泛应用。所以，接下来我给大家介绍一套搭载异步升压恒压外置MOS的FP5207控制芯片在太阳能控制器中的应用方案。

一、太阳能控制器组成

该太阳能控制器的组成部分可以分为显示器，外壳，还有PCB板。

其中该装置中占领主导位置的是PCB板，该PCB板主要由单片机，FP5207升压芯片，开关按键，显示灯，以及其他的一些外部组件构成。

系统框架图如下：

二、太阳能控制器FP5207芯片升压模块优势

通过上述系统框架图，我们可以知道升压模块中FP5207是承载着升压的任务，接下来我就给大家介绍一下升压芯片FP5207。

FP5207是台湾远翔设计生产的全新一代异步升压控制IC，在太阳能控制器的运用中具有以下优势:

低启动电压 2.8V；

工作电压范围 5V~24V；

反馈电压 1.2V (±2%)；

关机耗电流小于 3μA；

可调工作频率 100kHz~1000kHz；

内置软启动；

输入低电压保护(UVP)；

可调过电流保护(OCP)；

过温保护(OTP)；

PCB周围元器件较少，成本更低。

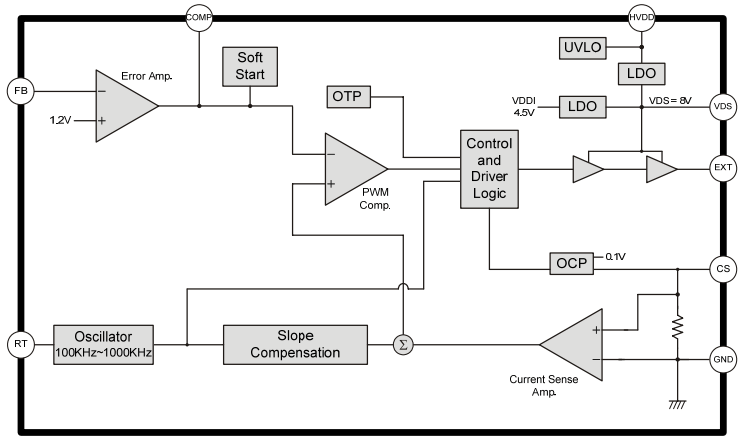

三、FP5207升压芯片内部方块介绍

根据FP5207内部方块图我们可以知道，当5V的电池输入电压施加给FP5207时，输入电压经过电感滤波后进入FP5207芯片的输入端，芯片内部的开关频率振荡器将输入电压转化为一系列脉冲宽度和频率可变的PWM信号，然后再经过芯片内部的升压开关管进行开关控制，并通过电感进行隔离和存储能量，在输出端产生高电压，将高电压经过二极管等元件进行滤波，将纹波压降到最小值，最终将稳定的高电压输出。

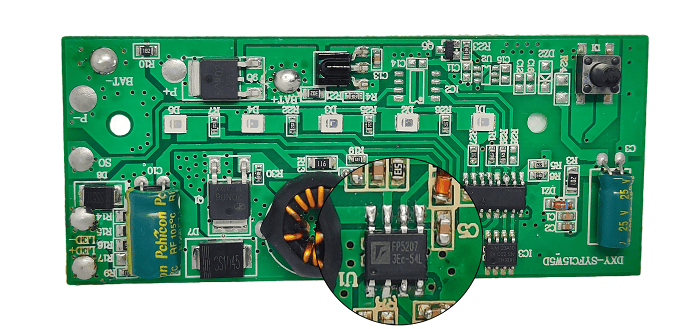

FP5207升压芯片在PCB板中的位置如下图所示：

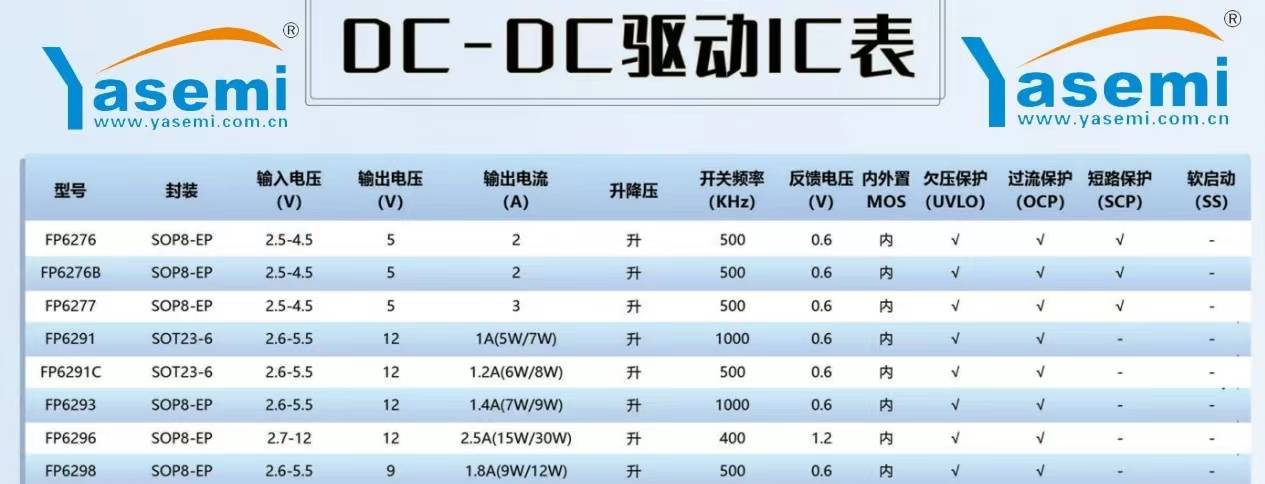

下面是和FP5207相同类型的升压芯片选型表：
