EtherCAT 转 Profinet 网关：倍福 CX5130 控西门子 G120 输送带电机

一、项目背景

某大型饮料生产企业的一条灌装生产线，原有控制系统采用基于ProfiNet协议的现场总线，现场分布着多台ProfiNet从站设备（包括变频器、远程IO模块、流量计等）。近年来，企业计划将生产线控制系统升级为基于EtherCAT协议的高性能PLC，以提高数据采集速度和系统响应能力。由于ProfiNet设备数量较多且运行稳定，企业希望保留原有ProfiNet从站设备，通过协议转换网关实现新旧系统无缝对接。

本文详细介绍了采用远创智控型号为YC-PNM-ECT的网关，实现EtherCAT协议PLC与ProfiNet从站设备之间实时数据交互的完整过程。

二、系统组成与设备选型

2.1 控制系统核心设备

- EtherCAT主站PLC：德国倍福（Beckhoff） 型号CX5130，集成EtherCAT主站功能，用于生产线逻辑控制与数据处理。

- 协议转换网关：远创智控型号YC-PNM-ECT，负责EtherCAT与ProfiNet两种协议的桥接。

2.2 ProfiNet从站设备（保留原有设备）

- 分布式远程IO模块：西门子（Siemens） 型号ET200SP（接口模块为IM 155-6 PN），用于采集现场传感器信号和控制阀门。

- 变频器：西门子（Siemens） 型号G120（控制单元CU250S-2 PN），驱动灌装输送带电机。

- 电磁流量计：Endress+Hauser型号Promag 55S，ProfiNet接口，实时监测灌装流量。

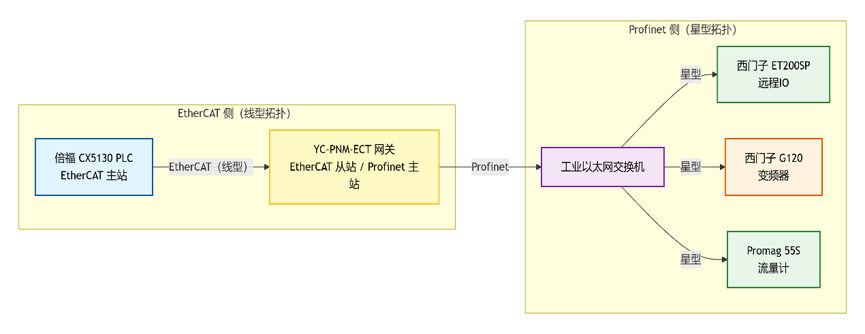

三、网络拓扑与网关角色

系统整体采用星型+线型混合拓扑：

- EtherCAT侧：倍福CX5130 PLC作为EtherCAT主站，YC-PNM-ECT网关作为EtherCAT从站，两者通过标准以太网线连接。

- ProfiNet侧：YC-PNM-ECT网关作为ProfiNet主站，西门子ET200SP、G120变频器及Promag 55S流量计作为ProfiNet从站，通过工业以太网交换机组成星型网络。

网关双重角色：

- 对EtherCAT网络而言，YC-PNM-ECT是从站设备，接受CX5130的配置与数据交换。

- 对ProfiNet网络而言，YC-PNM-ECT是主站设备，主动扫描并管理所有ProfiNet从站。

四、项目实施详细步骤

4.1 硬件连接与准备

网关供电：YC-PNM-ECT采用24V DC供电，接入现场开关电源（正极接L+，负极接M）。

EtherCAT通信口：网关的ECAT IN口通过屏蔽网线连接倍福CX5130的EtherCAT端口（Port A）。

ProfiNet通信口：网关的PN口通过网线连接至工业交换机，交换机再分别连接ET200SP、G120变频器、Promag 55S的ProfiNet端口。

检查指示灯：上电后网关PWR灯常亮，SYS灯闪烁表示系统正常。

4.2 EtherCAT侧配置（倍福TwinCAT 3）

安装网关ESI文件：从远创智控官网下载YC-PNM-ECT的ESI（EtherCAT Slave Information）文件，复制到TwinCAT 3安装目录下的`Config\Io\EtherCAT`文件夹。

扫描设备：打开TwinCAT 3，选择“I/O”->“Devices”->“Scan”，系统自动识别到YC-PNM-ECT网关，显示型号与序列号。

设置EtherCAT从站参数：

- 分配PDO映射：根据ProfiNet侧数据长度，在网关的“TxPDO”和“RxPDO”中分别映射128字节输入和128字节输出。

- 设置分布式时钟（DC）为“Auto”，使网关与PLC时钟同步。

激活配置：将配置写入CX5130，网关ECAT RUN灯变为绿色常亮，表示EtherCAT通信建立。

4.3 ProfiNet侧配置（使用远创智控Gateway Config Tool）

导入设备GSD文件：分别从西门子和Endress+Hauser官网获取ET200SP、G120、Promag 55S的GSDML文件，通过Gateway Config Tool导入。

添加ProfiNet从站：

- 在软件拓扑视图中，右键“ProfiNet Master”->“Add Device”，依次添加三个从站设备。

- 设置每个从站的设备名称（如“ET200SP_Station1”、“G120_Drive”、“FlowMeter_01”）和IP地址（保持与原有ProfiNet网络一致，如192.168.1.10~1.12）。

配置IO映射表：

- 将ET200SP的数字量输入（地址I0.0~I15.7）映射到网关内部缓存区偏移0~2字节。

- 将G120变频器的控制字和速度设定值（输出地址QW0~QW4）映射到缓存区偏移64~68字节。

- 将Promag 55S的瞬时流量值（输入地址IW100）映射到缓存区偏移16~18字节。

生成配置文件：点击“Download”，将配置通过网线写入YC-PNM-ECT网关。网关PN ACT灯闪烁后常亮，表示ProfiNet主站已与所有从站成功建立连接。

4.4 数据映射与PLC编程

建立TwinCAT变量链接：在TwinCAT 3中，打开YC-PNM-ECT网关的“Box”配置页，查看已自动生成的输入输出变量（如`WcState`、`Input_Byte[0..127]`、`Output_Byte[0..127]`）。

编写PLC程序：

- 读取流量计数据：将`Input_Byte[16]`~`Input_Byte[18]`组合成32位浮点数，得到实时流量值（单位：L/min）。

- 控制变频器：向`Output_Byte[64]`~`Output_Byte[67]`写入西门子标准报文1的控制字（047E→启动，047F→停止），向`Output_Byte[68]`~`Output_Byte[69]`写入速度百分比（0~16384对应0~100%）。

- 采集IO状态：直接读取`Input_Byte[0]`的低8位，对应灌装阀门限位开关状态。

调试与验证：

- 强制启动变频器：在TwinCAT中置控制字为0x047F，观察G120面板频率上升，输送带开始运转。

- 模拟流量值：使用信号发生器向流量计输入4-20mA信号，PLC读取数值与理论值误差小于0.5%。

- 循环时间测试：通过TwinCAT的“Online”监控显示，网关数据刷新周期稳定在1ms以内，满足灌装生产线的实时性要求。

五、应用效果与总结

通过部署远创智控YC-PNM-ECT网关，该饮料企业成功实现了倍福EtherCAT PLC与原有西门子系列ProfiNet设备的互联互通，无需更换任何现场设备，节省了约60%的升级成本。网关在双协议转换中表现出低延迟（<1ms）、高稳定性（连续运行30天无丢包）的特点，且配置过程清晰直观。
